Sensor HT de amplio rango de medición BP170 Sensor de transmisor de presión para control de procesos
Product Details
| Modelo no.: | BP170 | personalizado: | personalizado |
|---|---|---|---|
| Se ha puesto fuera: | 4 a 20 mA | Materiales para la vivienda: | Las demás: |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Especificación: | Sensor de presión de silicio |
| Marca registrada: | El sensor HT | Origen: | China. |
| El tipo: | BP170 Sensor de transmisión de presión | Rango de presión: | 0 kPa~10 kPa...40 MPa |
| Resaltar |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
Sensor HT de amplio rango de medición BP170 Sensor de transmisor de presión para control de procesos

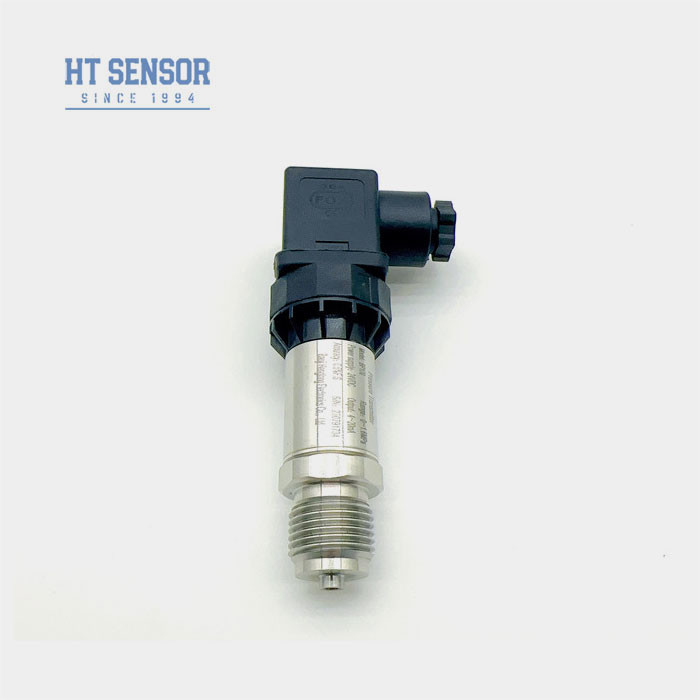

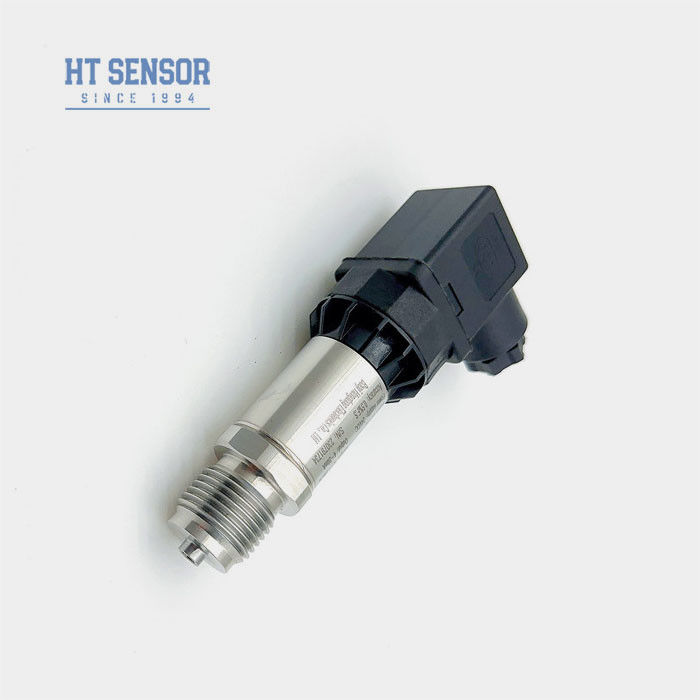

Transmisor de presión BP170
El sensor de transmisión de presión:
El sensor del transmisor de presión BP170 utiliza el núcleo del sensor de la serie HT aislado de silicio lleno de aceite como el elemento de medición de la señal.un PCB de alta precisión desarrollado por el propio fabricante para convertir la señal del sensor en la señal de salida estándar requerida por los clientes.Los productos terminados son estrictamente probados y seleccionados para el envejecimiento, prestaciones estables y fiables, adecuadas para pruebas de presión en diversas ocasiones
Características del producto del sensor del transmisor de presión:
- 1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
- 2Diseño compacto y ligero
- 3. Alta precisión, toda la estructura de acero inoxidable
- 4.Cero y escala completa ajustables
Aplicaciones del sensor del transmisor de presión:
- 1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
- 2Aplicado en las industrias marítima y de aviación
- 3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- 4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento del sensor del transmisor de presión | |
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.1% FS |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,25 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Selección Ejemplos de sensores de transmisores de presión |
| Consejos para ordenar |
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3. Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
6La longitud predeterminada del cable es de 1,5 m y hay tres tipos de materiales para elegir. Si no hay instrucciones especiales, se pueden utilizar materiales de cable de polietileno.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
7En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.
| Guía de pedido del sensor del transmisor de presión | |||||||||
| BP170X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
1- ¿ Qué?¿Es usted una empresa de fabricación?
A: ¿Qué quieres decir?Somos fabricantes con más de 29 años de experiencia..
2P: ¿ PuedoProductos personalizados?
R: Sí, es cierto.Proporcionamos servicios de OEM y diseño personalizado.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
