Hengtong 4-20mA Sensor de presión de salida diversa Transmisor de presión piezoresistivo lleno de aceite
Product Details
| Model NO.: | Se trata de un sistema de control de las emisiones de gases de escape. | Estabilidad a largo plazo: | +-0,2%F.S/Año (tipo) |
|---|---|---|---|
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Especificación: | Sensor de presión de silicio | Marca Registrada: | El sensor HT |
| Origen: | China | grado de precisión: | 0.5g |
| Rango de presión: | 0kpa ~ 10kpa... 100MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Resaltar |
4-20mA oil-filled pressure transmitter,piezoresistive pressure sensor transmitter,diverse output pressure sensor |
||
Product Description
Sensor de presión de salida diversa de 4-20mA Hengtong, transmisor de presión piezorresistivo lleno de aceite. Descripción del producto

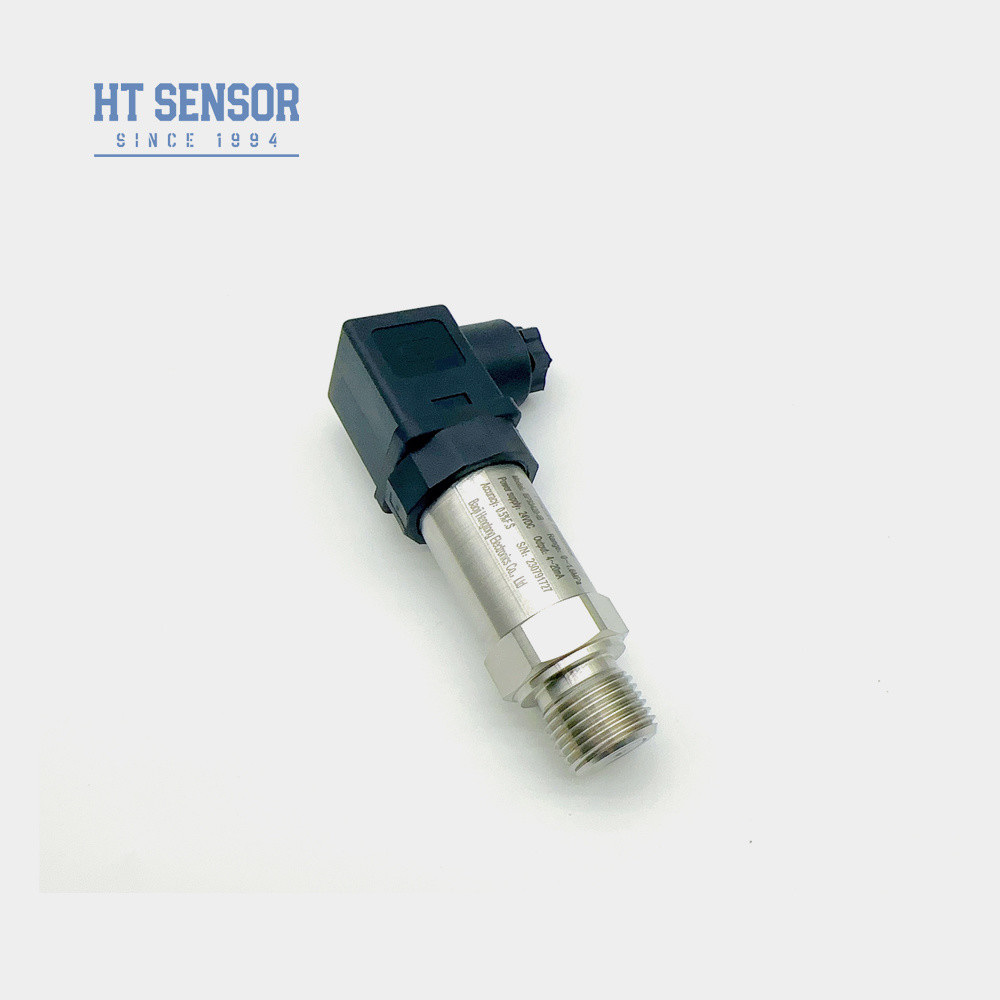

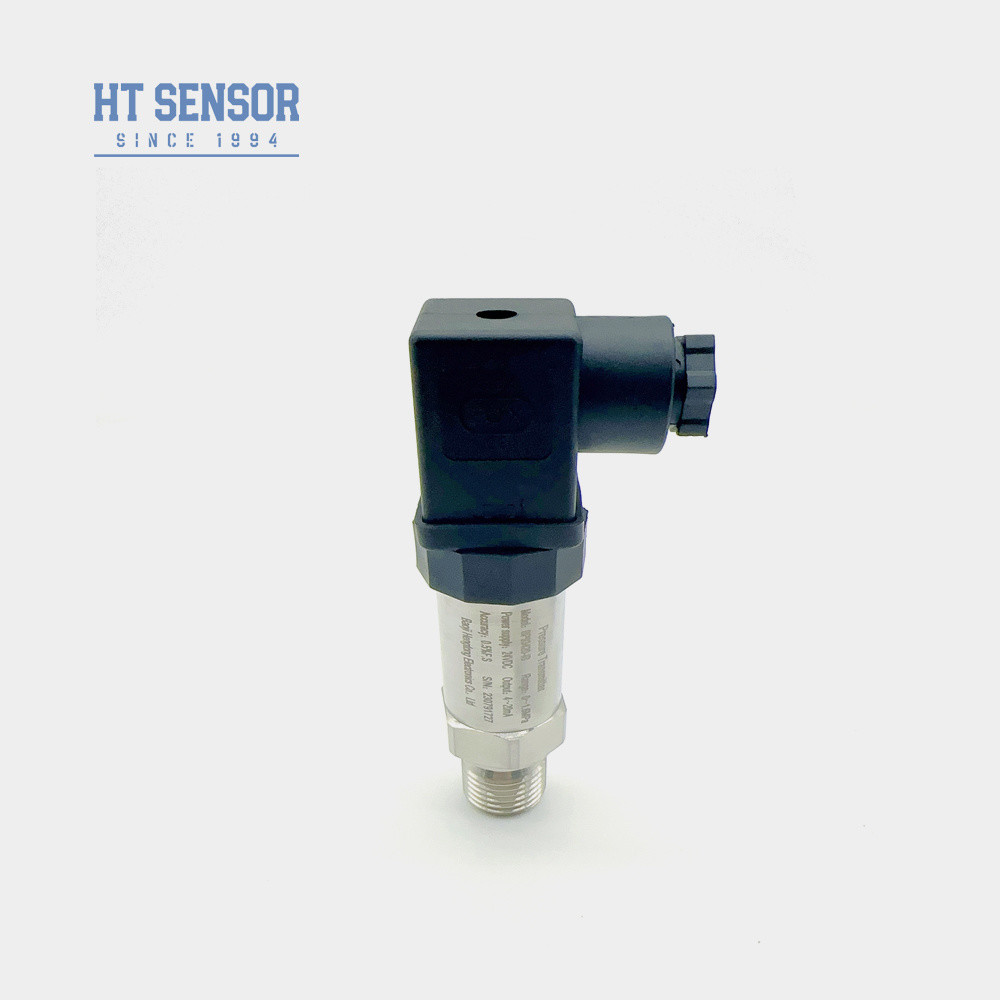

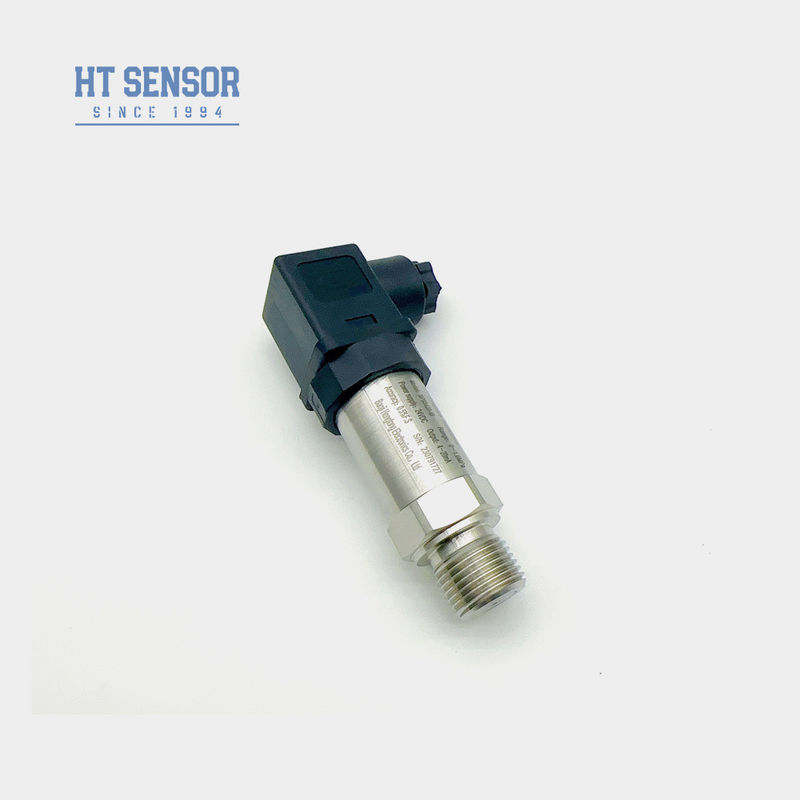

Transmisor de presión BP93420IB
Introducción:
El transmisor de presión BP93420IB adopta el núcleo de aislamiento de silicio por difusión de la serie HT lleno de aceite como elemento de medición de señal. El circuito de procesamiento de señal está ubicado dentro de una carcasa de acero inoxidable, convirtiendo la señal del sensor en una señal de salida estándar. El producto ha sido sometido a rigurosas pruebas y envejecimiento para componentes, productos semiacabados y productos terminados, garantizando un rendimiento estable y fiable.
Características del producto:
1. Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Diseño compacto y ligero
3. Cero y escala completa ajustables
4. Alta precisión, estructura totalmente de acero inoxidable
5. Cero y escala completa ajustables
Aplicaciones:
1. Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2. Aplicado en las industrias marina y de aviación
3. Utilizado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología
4. Utilizado en sistemas de control hidráulicos y neumáticos
| Parámetros de rendimiento: | |
| Rango de medición | -100kPa…0kPa ~ 10kPa…100MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | 0.1%FS |
| Histéresis | 0.1%FS |
| Estabilidad a largo plazo | ±0.1%F.S/Año(Típico) ±0.2%F.S/Año(Máximo) |
| Deriva de temperatura del punto cero | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| Temperatura de compensación | 0-70ºC(≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex ia IIC T6 Ga |
| Grado de protección | IP65 |
| Junta tórica | Caucho de flúor |
| Peso | ~0.25kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Consejos para pedidos |
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
3. Al pedir transmisores con un cabezal de visualización LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
4. Para garantizar un funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén correctamente conectados a tierra.
5. La longitud del cable predeterminada es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si requiere un material de cable diferente, especifíquelo en el pedido.
7. Para requisitos especiales como vibraciones fuertes, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de radiofrecuencia, informe a nuestra empresa y especifíquelos en el pedido.

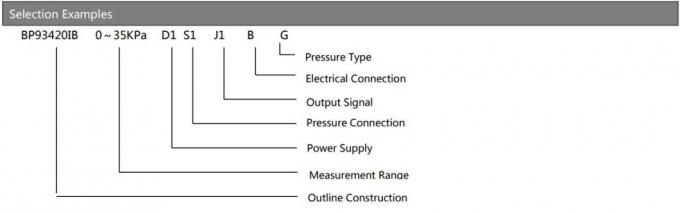

| Guía de pedidos | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del esquema | |||||||
| IB | Transmisor de presión general | IX | Transmisor de presión con pantalla | |||||
| IE | Transmisor de presión de aviación resistente a golpes | IIC/III | Transmisor de presión general/con pantalla industrial | |||||
| IF | Transmisor de presión a prueba de humedad | IIE/IIIE | Transmisor de presión general/con pantalla | |||||
| IN | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| IQ1/IQ2 | Diafragma grande / Transmisor de presión de alta temperatura | |||||||
| Rango de medición | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

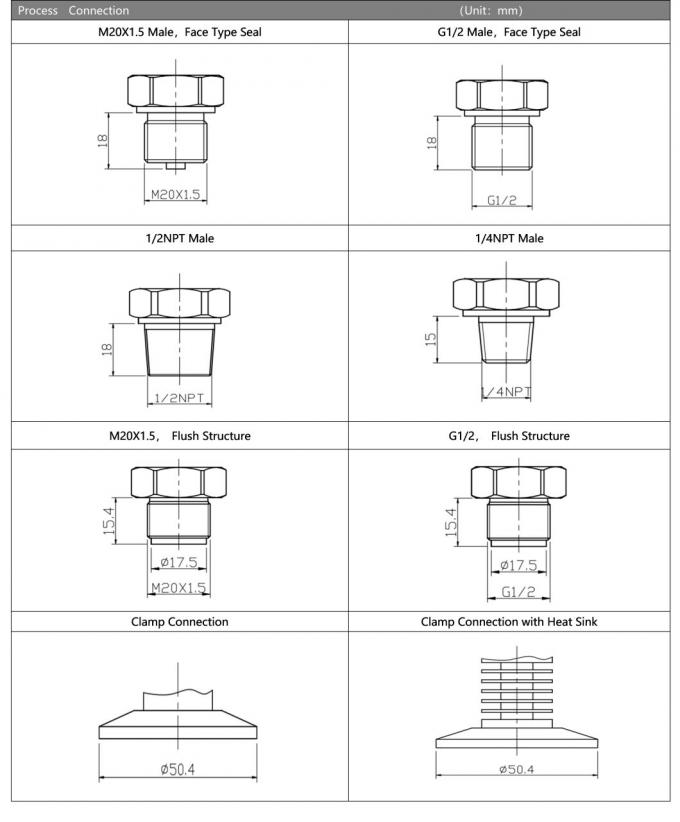

| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||

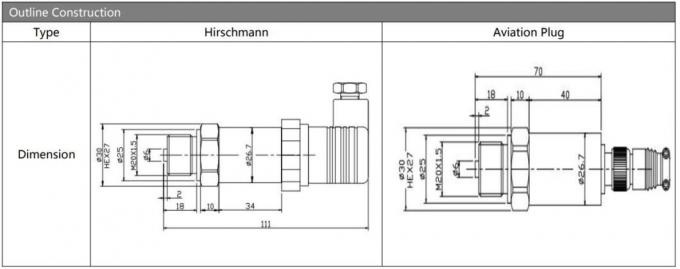

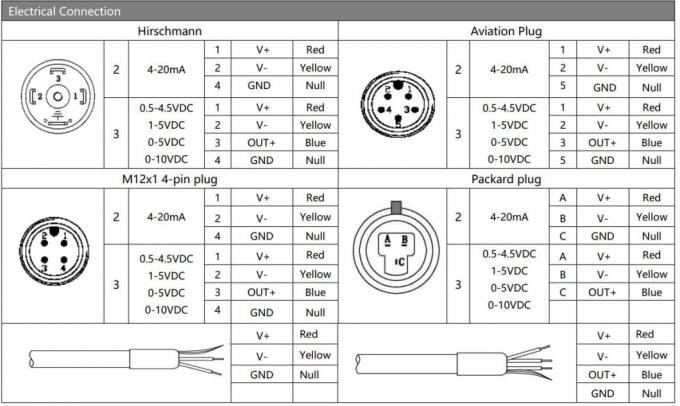

| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellado | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
4. P: ¿Cuál es el plazo de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC está siempre disponible.
