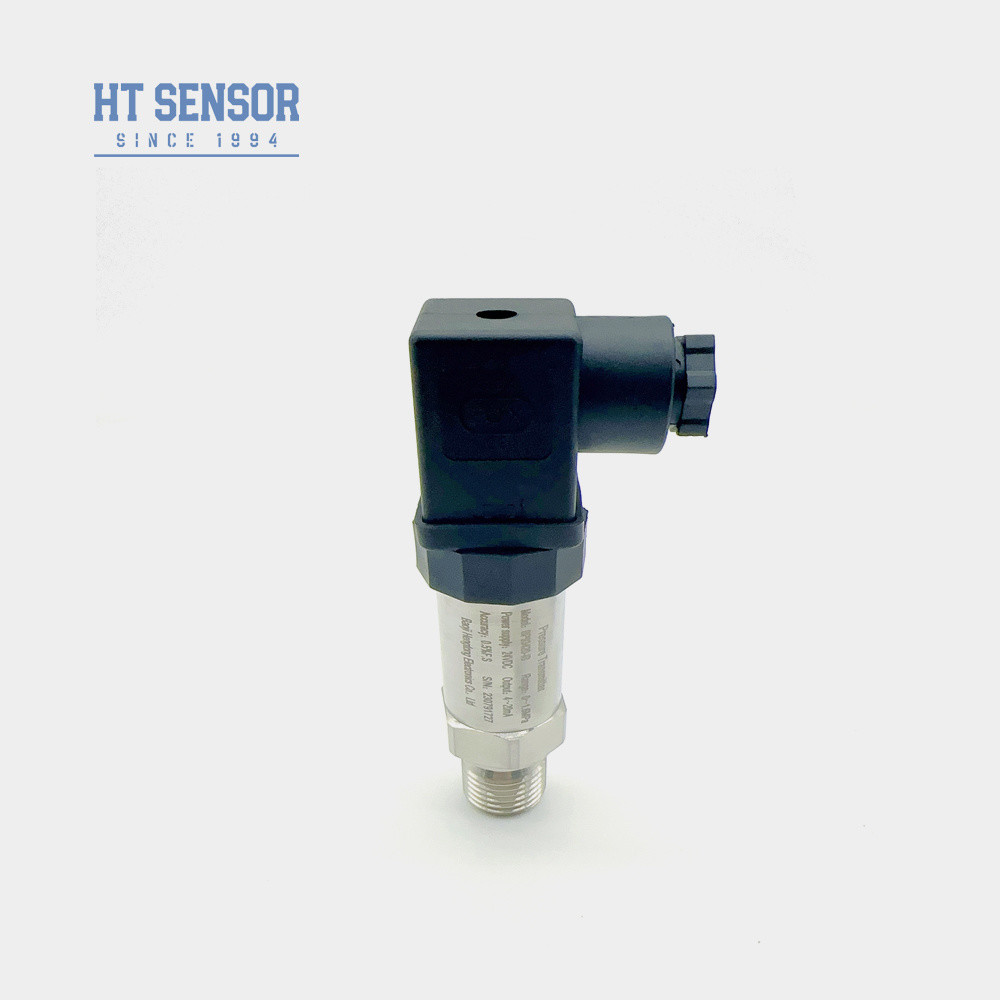

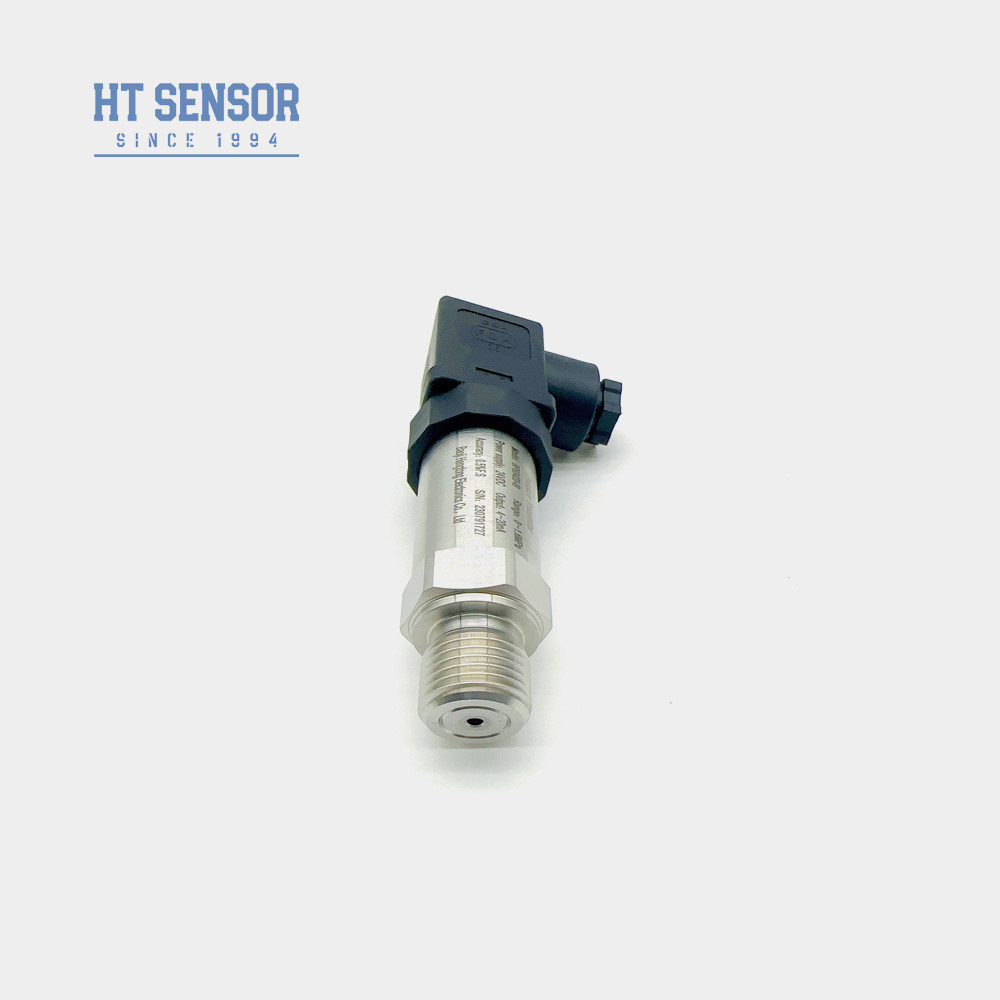

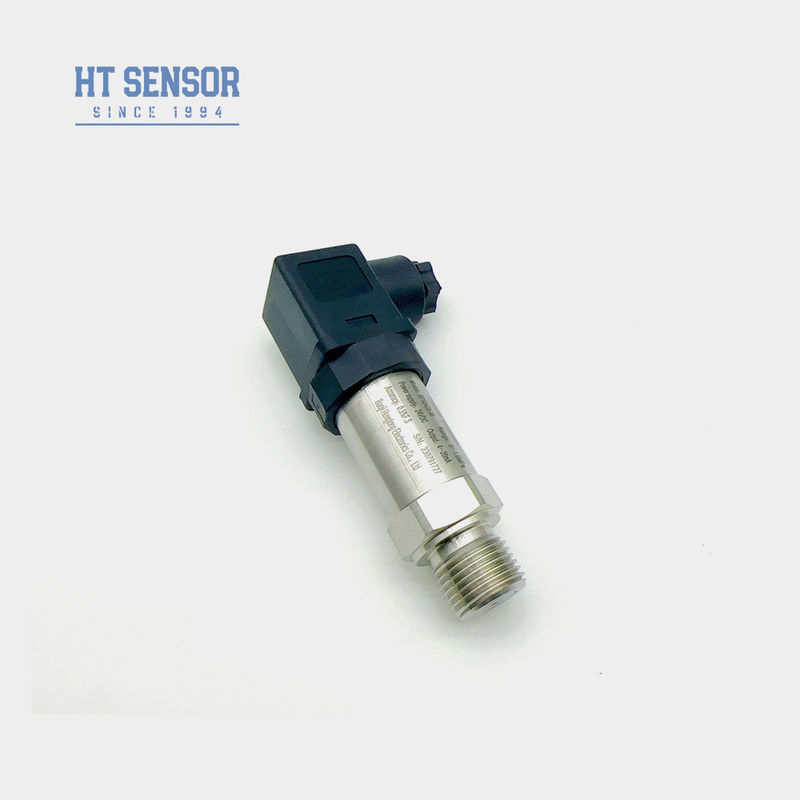

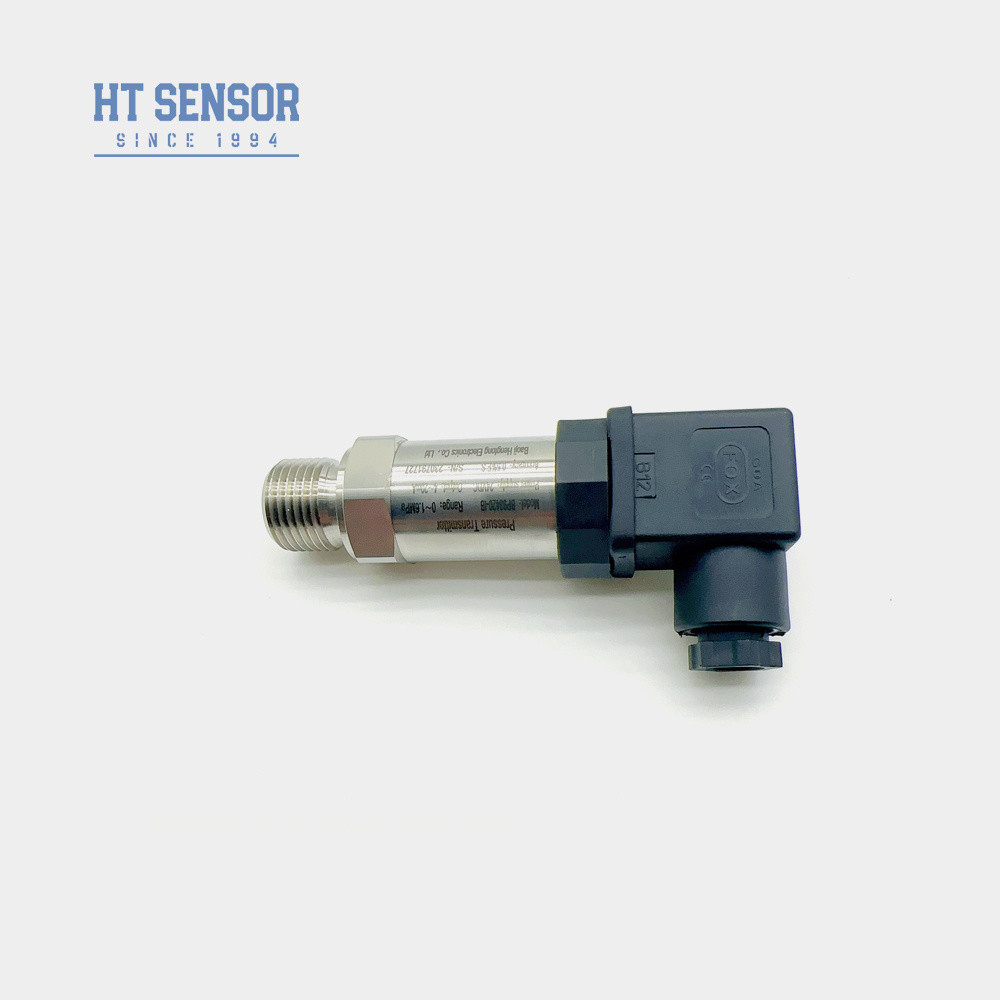

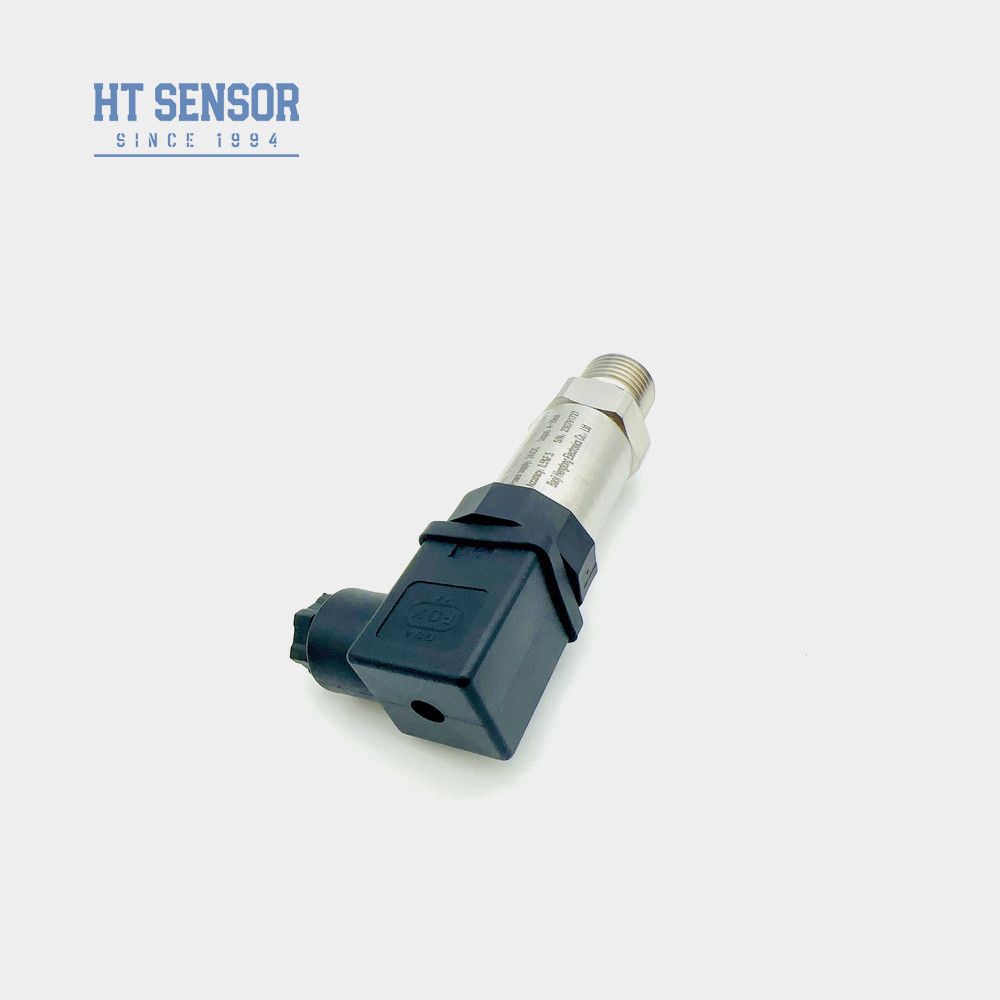

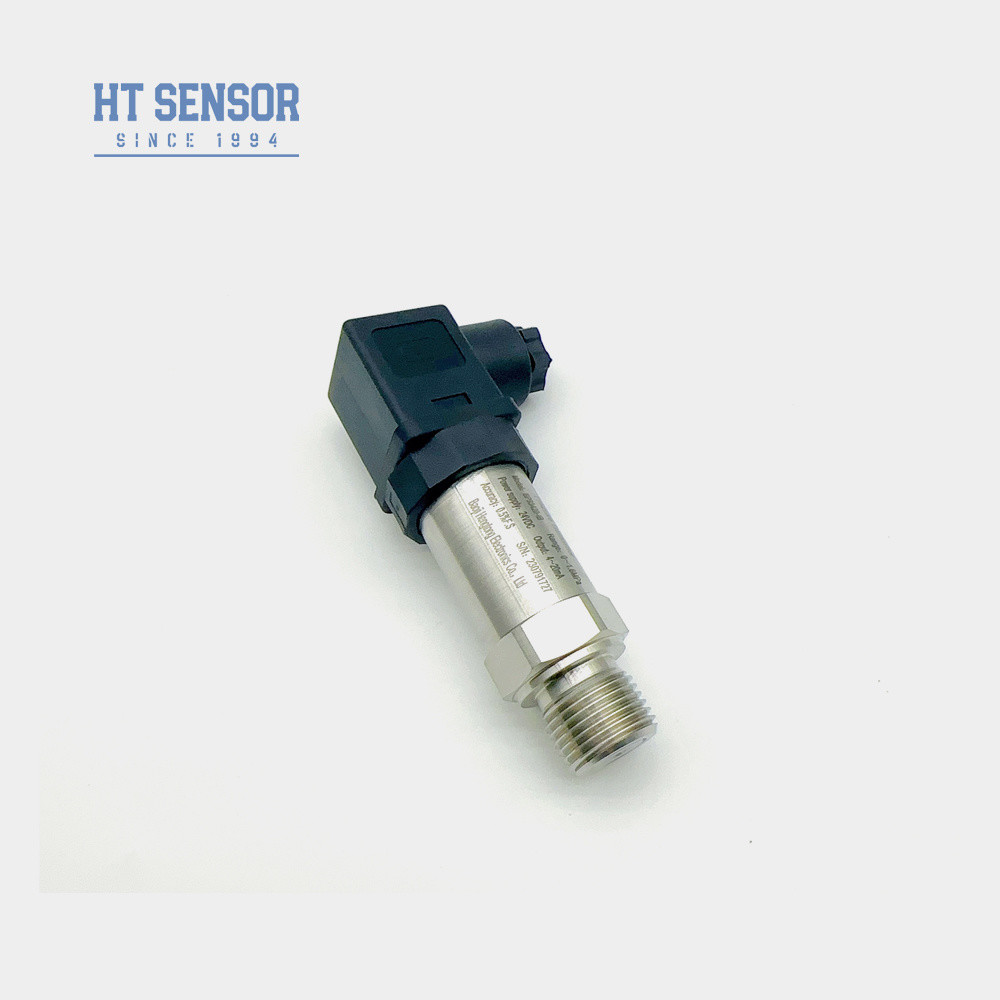

Transmisor de presión BP93420IB
Introducción:
El transmisor de presión BP93420IB utiliza una célula de detección llena de aceite aislada de silicio de difusión de la serie HT como su elemento de medición de señal principal.El circuito de procesamiento de señales está alojado dentro de una caja de acero inoxidable, donde convierte la señal del sensor en una señal de salida estandarizada. Todos los componentes, subconjuntos y productos terminados se someten a rigurosas pruebas y procesos de detección de envejecimiento,garantizar un rendimiento estable y fiable.
Características del producto:
1Amplio rango de medición con construcción totalmente de acero inoxidable y opciones de interfaz de presión versátiles.
2Diseño compacto y ligero.
3Ajuste independiente de cero y de tramo.
4Alta precisión obtenida a través de una estructura totalmente integrada de acero inoxidable.
5Calibración flexible tanto del punto cero como de la escala completa.
Aplicaciones:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento: |
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
0.1% FS |
| La histeresis |
0.1% FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,125 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Asegúrese de que el medio medido es compatible con todas las partes mojadas antes de seleccionar el producto.
2. Tenga en cuenta: las cabezas de visualización digital no están incluidas con las variantes a prueba de explosión al ordenar.
3En el caso de los transmisores equipados con pantalla LCD o LED, la tensión de alimentación deberá ser de al menos 20 VDC.
4Para un funcionamiento fiable del producto, se recomienda a los usuarios que instalen una protección contra rayos adecuada en el sitio de instalación y se aseguren de que tanto el producto como la fuente de alimentación estén correctamente conectados a tierra.
5. El anillo O de caucho fluoro estándar está diseñado para temperaturas de -20oC a 250oC. Para temperaturas de funcionamiento inferiores a -20oC, debe seleccionarse un anillo O de EPDM.
6El cable predeterminado tiene una longitud de 1,5 m y está disponible en tres opciones de material; se suministra polietileno a menos que se especifique lo contrario.
7Por favor, informe a nuestra empresa y detalle cualquier requisito especial, como vibración severa, choque transitorio, interferencia electromagnética fuerte o interferencia de radiofrecuencia, directamente en su pedido.
| Guía de pedidos |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| Cuadro de datos sobre el coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- No hay nada.1. . .0 ~ 0.01... 100MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
