Hengtong BP156 Transmisor de presión OEM de diseño compacto hecho en China Sensor de transmisor de presión
Product Details
| Model NO.: | BP156 | Personalizado: | Personalizado |
|---|---|---|---|
| Grado de protección: | Protección IP65 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Especificación: | Sensor de presión de silicio | Marca Registrada: | El sensor HT |
| Código del SH: | 9026209090 | Tipo: | Transmisor de presión normal |
| Tipo de estructura: | Transmisor de presión de silicio difuso | Medium de medición: | Líquido |
| Resaltar |
compact OEM pressure transmitter,China made pressure sensor,BP156 pressure transmitter sensor |
||
Product Description
Transmisor de presión OEM de diseño compacto Hengtong BP156 Fabricado en China Sensor de transmisor de presión
Descripción del producto

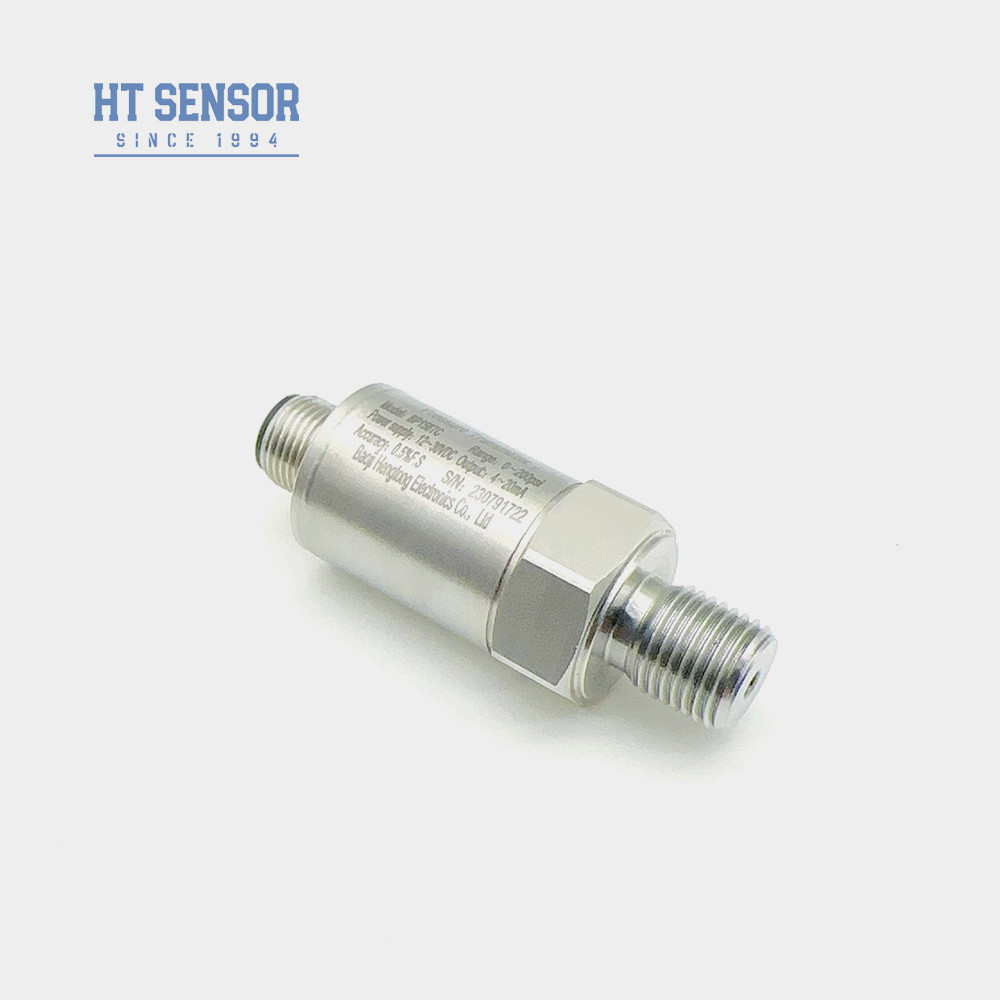

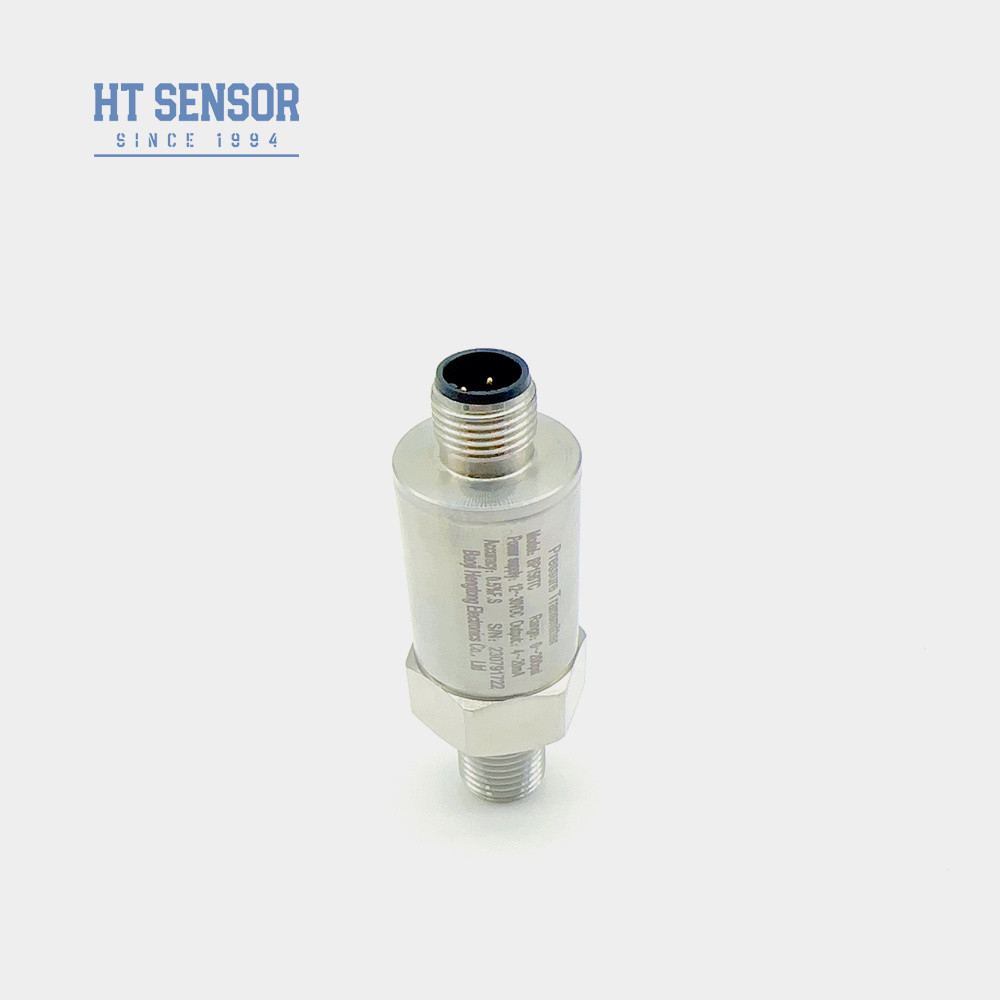

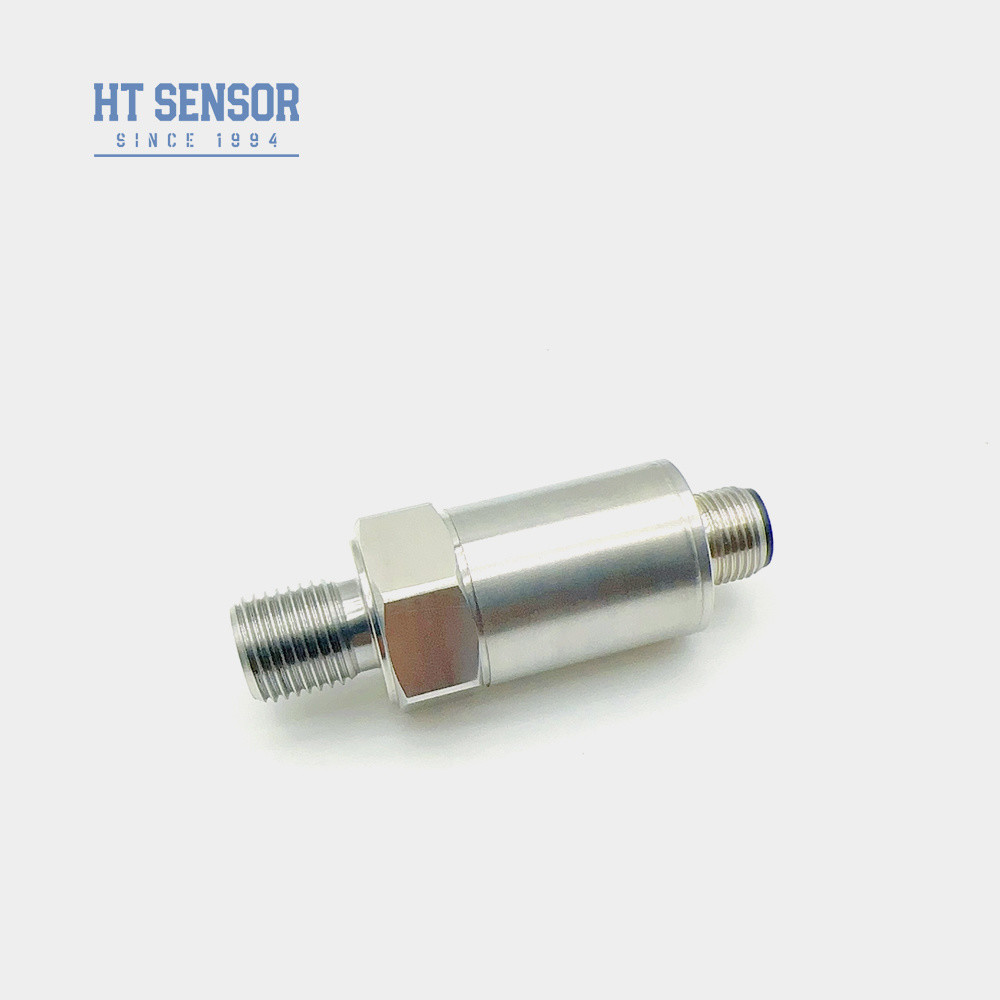

Transmisor de presión BP156
Introducción:
El transmisor de presión BP156 utiliza el núcleo de aislamiento resistente a la presión de silicio de la serie HT y el núcleo lleno de aceite como elemento de medición de señal. El circuito de procesamiento de señal se encuentra dentro de una carcasa de acero inoxidable, convirtiendo la señal del sensor en una señal de salida estándar. El producto ha sido sometido a rigurosas pruebas y cribado de envejecimiento de componentes, productos semiacabados y productos terminados para garantizar un rendimiento estable y confiable.
Características del producto:
1. Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Estructura de acero inoxidable con clasificación de protección IP65
3. Cero y escala completa ajustables
4. Alta precisión, estructura totalmente de acero inoxidable
Aplicaciones:
1. Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2. Aplicado en las industrias marina y de aviación
3. Utilizado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología
4. Utilizado en sistemas de control hidráulicos y neumáticos
| Parámetros de rendimiento: | |
| Rango de medición | 0kPa ~ 10kPa…5MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25 ºC | ±0,25% (típ.) ±0,5% (máx.) |
| Repetibilidad e histéresis | 0,02% F.S (típ.) 0,05% F.S (máx.) |
| Estabilidad a largo plazo | ±0,1% F.S/Año (típ.) ±0,2% F.S/Año (máx.) |
| Deriva de temperatura del punto cero | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Deriva de temperatura a escala completa | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Respuesta de frecuencia | 2,4 Khz |
| Compensación de temperatura | 0-70 ºC (≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20 ºC~80 ºC |
| Temperatura de almacenamiento | -40 ºC~120 ºC |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la carcasa | 304, 316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex ia IIC T6 Ga |
| Clasificación de protección | IP65 |
| Peso | ~0,2 kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |

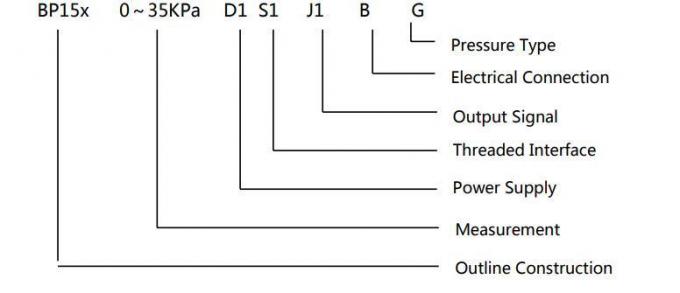

| Ejemplos de selección |
| Consejos para pedidos |
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
3.Para garantizar un funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos in situ y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
5. El rango de temperatura de trabajo nominal de la junta tórica de goma de flúor es de -20 ºC a 250 ºC. Cuando la temperatura de funcionamiento del producto es inferior a -20 ºC, es necesario elegir un sello de junta tórica EPDM.
6. La longitud del cable predeterminada es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si requiere un material de cable diferente, especifíquelo en el pedido.
7. Para requisitos especiales como vibraciones fuertes, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de radiofrecuencia, informe a nuestra empresa y especifíquelos en el pedido.
| Guía de pedidos | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||

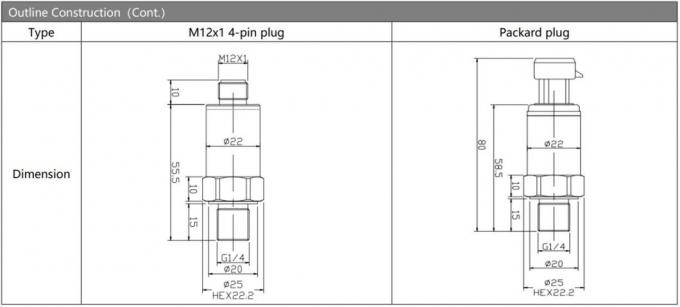

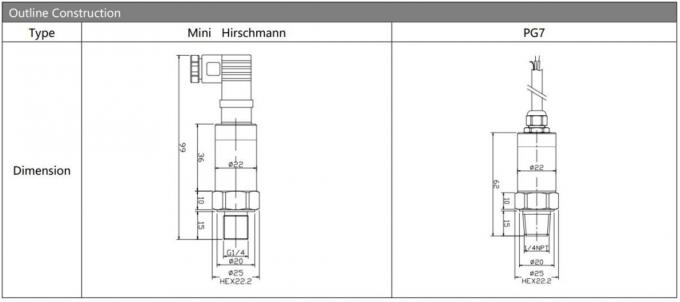

| Código | Construcción del contorno | ||||||||
| 5 | Enchufe Packard | 6 | Cable de salida directa sellado de 1,5 metros | ||||||
| 7 | Mini conector Hirschmann | 8 | Conector Hirschmann grande | ||||||
| Rango de medición | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa o MPa |
X: Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Otro | ||||||||
| Código | Señal de salida | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||

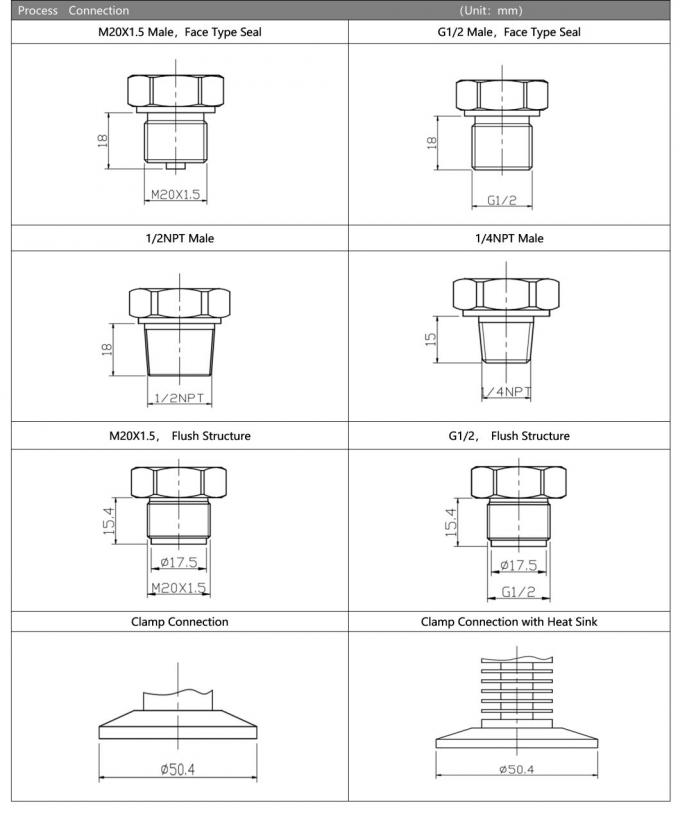

| Código | Conexión de presión | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Otros (brida de 50,4 mm) | ||||||||

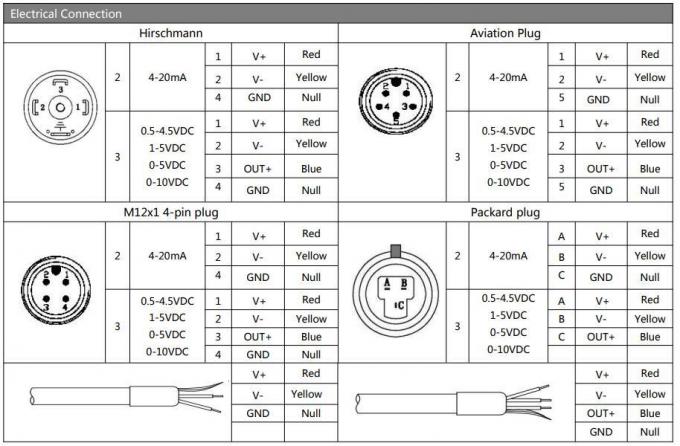

| Código | Conexión eléctrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Salida de cable sellada de 1,5 metros | ||||||||
| B4 | Otro | ||||||||
| Código | Tipo de presión | ||||||||
| G | Presión manométrica | ||||||||
| A | Presión absoluta | ||||||||
| S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
4. P: ¿Cuál es el plazo de entrega habitual?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC estásiempre disponible.
