BP156-M12 4 Transductor de presión de 20 ma Sensor de presión de silicio difuso para aceite, aire y agua
Product Details
| Modelo NO.: | BP156-M12: el contenido de la sustancia | personalizado: | OEM y Odm |
|---|---|---|---|
| Material de la carcasa: | Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las | Clasificación de protección: | IP65 |
| Temperatura de compensación: | 0 ~ 60 ℃ | Tipo: | Sensor de presión piezoresistivo de silicio |
| Medio de medición: | Líquido, gas y demás. | Grado de precisión: | 0.25% |
| Rango de presión: | 0kpa~10kpa...20MPa | ||
| Resaltar |
BP156-M12 4 Transductor de presión de 20 ma,Transductor de presión para aire 4 20 ma,Sensor de presión de silicio difuso para petróleo |
||
Product Description
Transmisor de presión Hengtong 4 20ma BP156-M12 Sensor Transductor para aceite, aire y agua

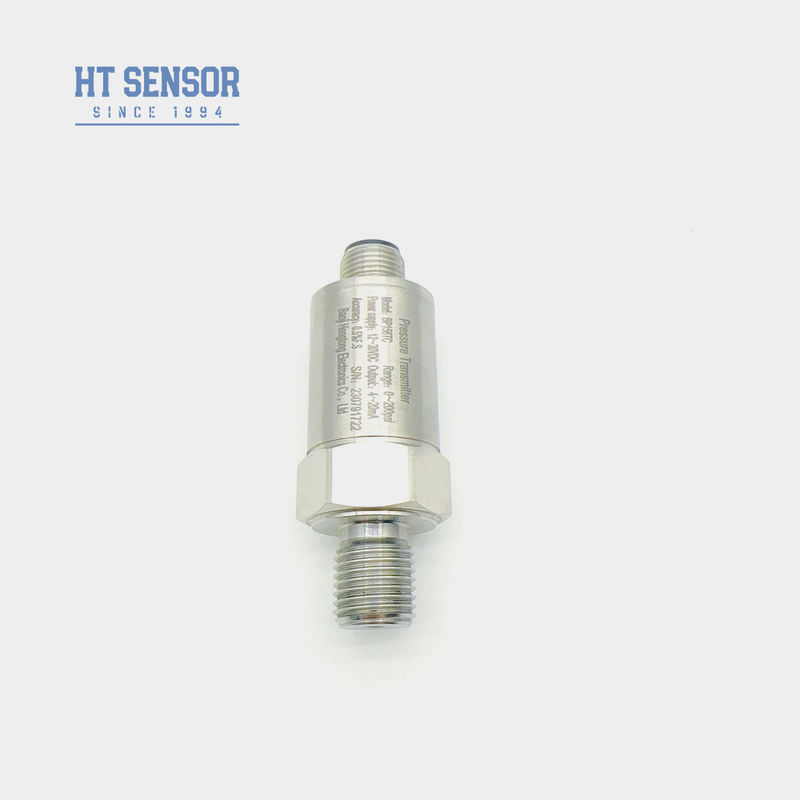

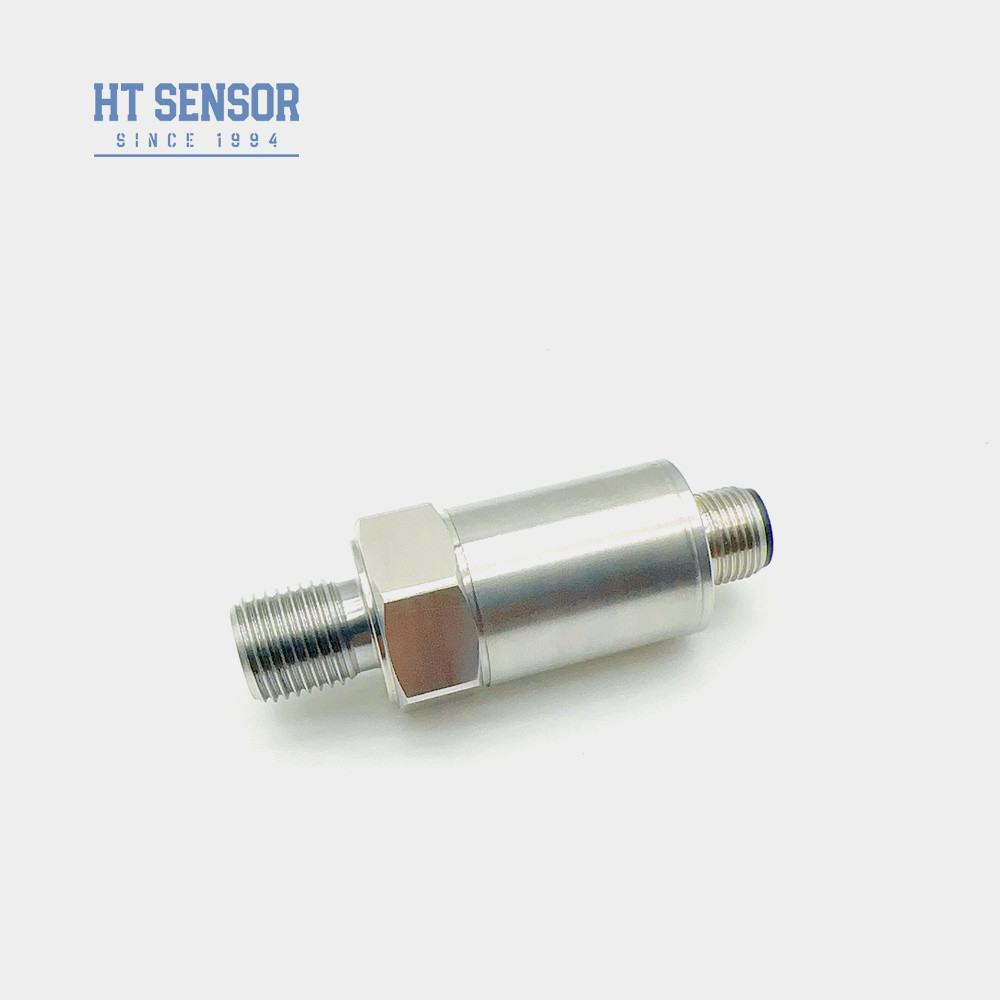

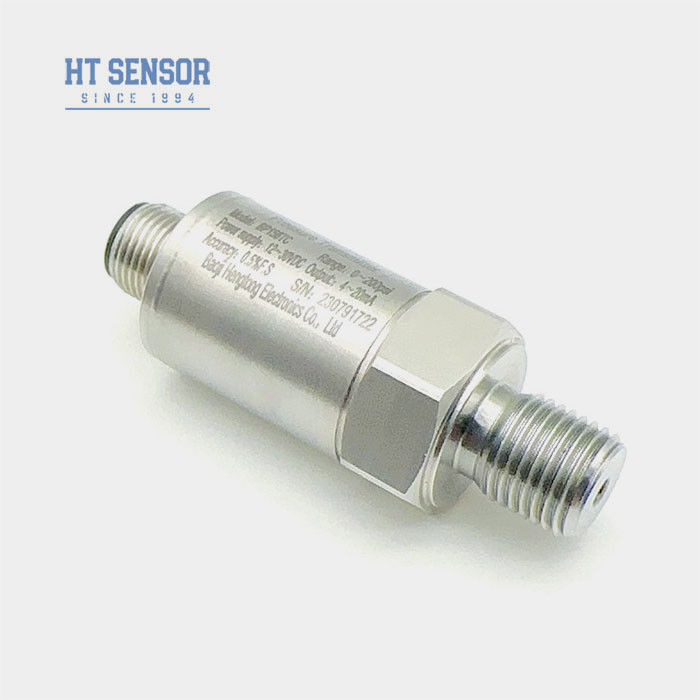

Transmisor de presión BP156-M12
Introducción del sensor transmisor de presión:
El transmisor de presión BP156-M12 adopta el núcleo de aceite de película de aislamiento de presión de silicio de la serie HT como elemento de medición de señal. Asegura un rendimiento estable y confiable. Con un diseño compacto y facilidad de instalación, este sensor de presión de silicio difuso es una opción confiable para medir la presión en espacios reducidos. La robusta construcción de este sensor de presión de silicio difuso le permite soportar entornos hostiles, lo que lo hace adecuado para su uso en una variedad de aplicaciones exigentes.
Características del producto del sensor transmisor de presión:
1. Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Estructura de acero inoxidable con clasificación de protección IP65
3. Alta precisión, estructura completamente de acero inoxidable
Aplicaciones del sensor transmisor de presión:
1. Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2. Aplicado en las industrias marina y de aviación
3. Utilizado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología
4. Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento del sensor transmisor de presión: | |
| Rango de medición | 0kPa ~ 10kPa…20MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típico) ±0.5% (Máx.) |
| Repetibilidad y histéresis | 0.02%F.S (Típico) 0.05%F.S (Máx.) |
| Estabilidad a largo plazo | ±0.1%F.S/Año (Típico) ±0.2%F.S/Año (Máx.) |
| Deriva de temperatura del punto cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | 0-70ºC(≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex db IIC T6 Gb |
| Clasificación de protección | IP65 |
| Sello de junta tórica | Caucho de flúor |
| Peso | ~0.2kg |

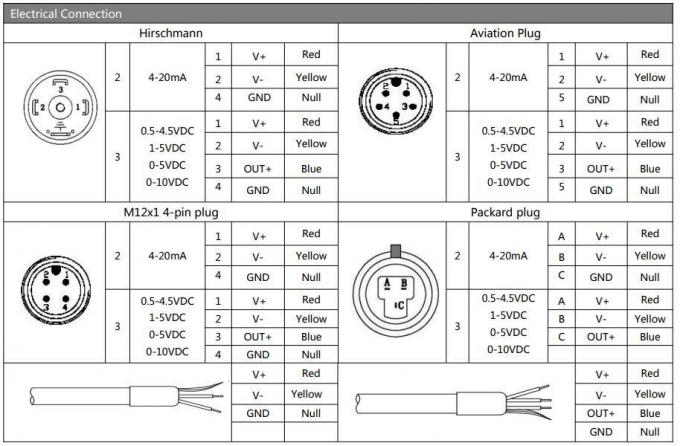

| Señal de salida | Voltaje de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

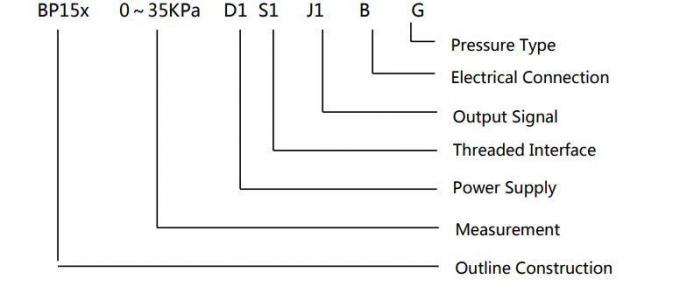

| Ejemplos de selección |
| Consejos de pedido del sensor transmisor de presión |
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosiones no incluyen cabezales de visualización digital.
3. Para garantizar el funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos in situ y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
4. El rango de temperatura de trabajo nominal de la junta tórica de caucho de flúor es de -20ºC a 250ºC. Cuando la temperatura de funcionamiento del producto es inferior a -20ºC, es necesario elegir un sello de junta tórica de EPDM.
5. La longitud de cable predeterminada es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si requiere un material de cable diferente, especifíquelo en el pedido.
6. Para requisitos especiales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o de radiofrecuencia fuerte, informe a nuestra empresa y especifíquelos en el pedido.
| Guía de pedido del sensor transmisor de presión | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||

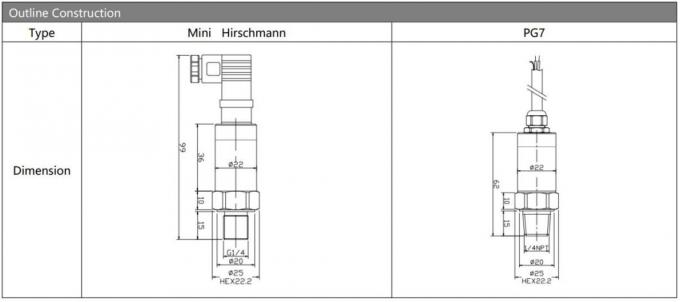

| Código | Construcción del contorno | ||||||||
| 5 | Conector Packard | 6 | Cable de salida directa sellado de 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann grande | ||||||
| Rango de medición | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa o MPa |
X: Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Otro | ||||||||
| Código | Señal de salida | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

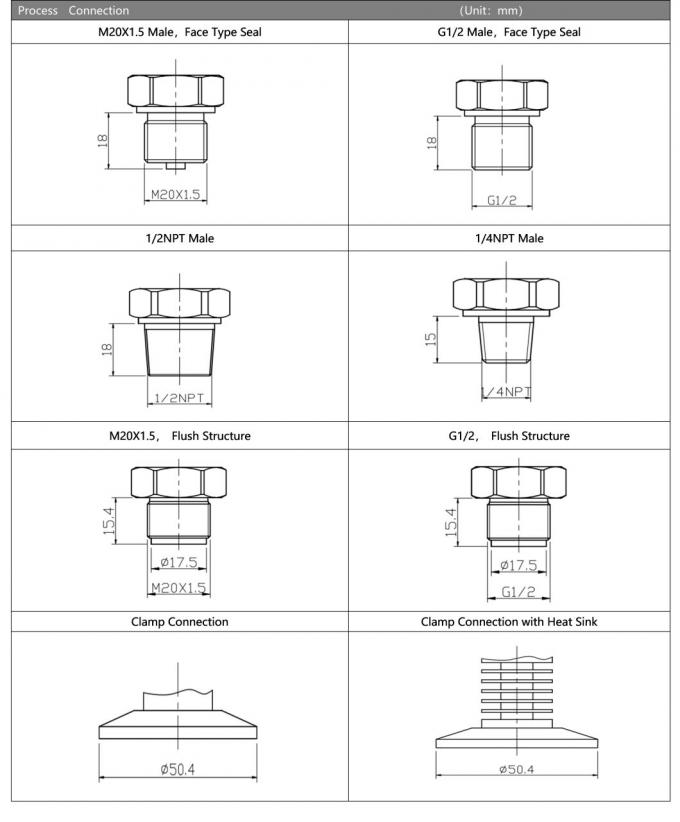

| Código | Conexión de presión | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Otros (brida ¢50.4) | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Salida sellada por cable de 1,5 metros | ||||||||
| B4 | Otro | ||||||||
| Código | Tipo de presión | ||||||||
| G | Presión manométrica | ||||||||
| A | Presión absoluta | ||||||||
| S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega fluidas.
4. P: ¿Cuál es el período de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC está siempre disponible.
