Gas líquido Transmisor de presión de aceite de silicio BP170 4 20mA Sensor de transmisor
Product Details
| Modelo no.: | BP170 | Grado de la protección: | Protección IP65 |
|---|---|---|---|
| Señales de salida: | 4-20ma | Peso: | 0.3 kg |
| Materiales para la vivienda: | 304 S.S | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Paquete de transporte: | Embalaje estándar para exportación con cartón | Código del SH: | 9026209090 |
| Capacidad de la fuente: | 2000PCS/Month | Mediano de medición: | gas o líquido |
| Grado de precisión: | 00,25%, 0,5%,00,3% | Rango de presión: | 0kpa~10kpa...10MPa |
| Presión sobrecarga: | 2X del rango nominal | ||
| Resaltar |
Transmisores de presión de aceite de silicio RoH,Transmisor de presión de aceite 20 mA,BP170 4 20mA Sensor del transmisor |
||
Product Description

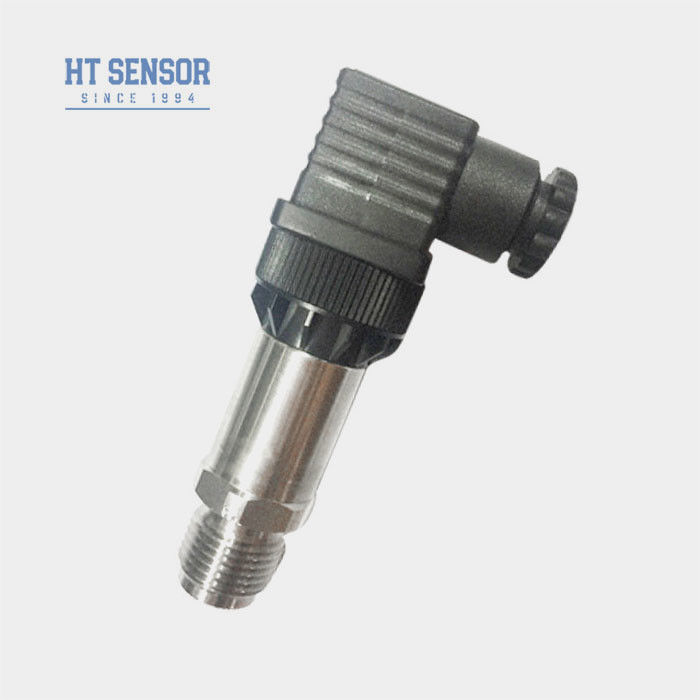

Transmisor de presión BP170
El sensor de transmisión de presión:
El transmisor de presión BP170 utiliza el núcleo lleno de aceite de aislamiento de resistencia a la presión de silicio de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales se encuentra dentro de una carcasa de acero inoxidable, convirtiendo la señal del sensor en una señal de salida estándar. El producto ha sido sometido a rigurosas pruebas y detección de envejecimiento de componentes, productos semiacabados y productos terminados,garantizar un rendimiento estable y fiable.Hecho de materiales de acero de alta calidad con excelente resistencia a la corrosión, adecuado para la medición de diversos medios corrosivos y una variedad de opciones de señal de salida están disponibles,por ejemplo, 4-20mA, 0-5V, etc., para adaptarse a los diferentes requisitos del sistema de control
Características del producto:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2Diseño compacto y ligero
3. Cero y ajustable a escala completa
4. Alta precisión, toda la estructura de acero inoxidable
5.Tiene un buen rendimiento lineal y puede proporcionar resultados precisos de medición de presión
Aplicaciones:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento: | |
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.1% FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 1 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

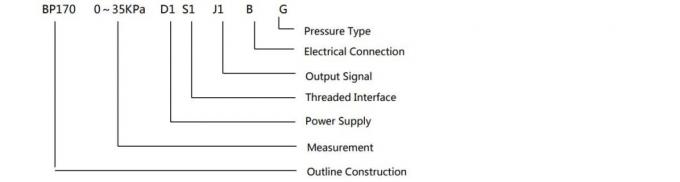

Ejemplos de selección:
Consejos para ordenar:
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
Guía de pedidos:
| BP170X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||

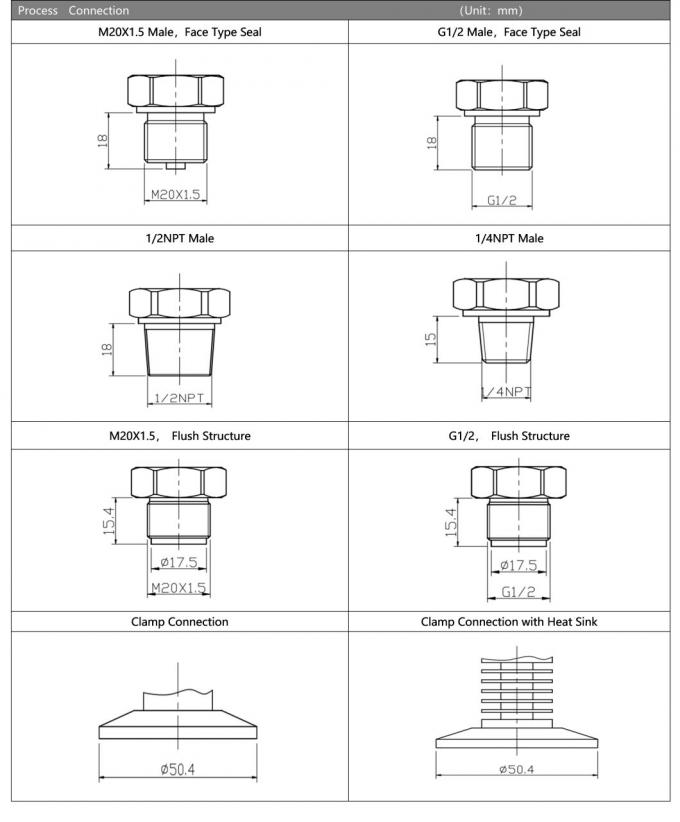

| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
