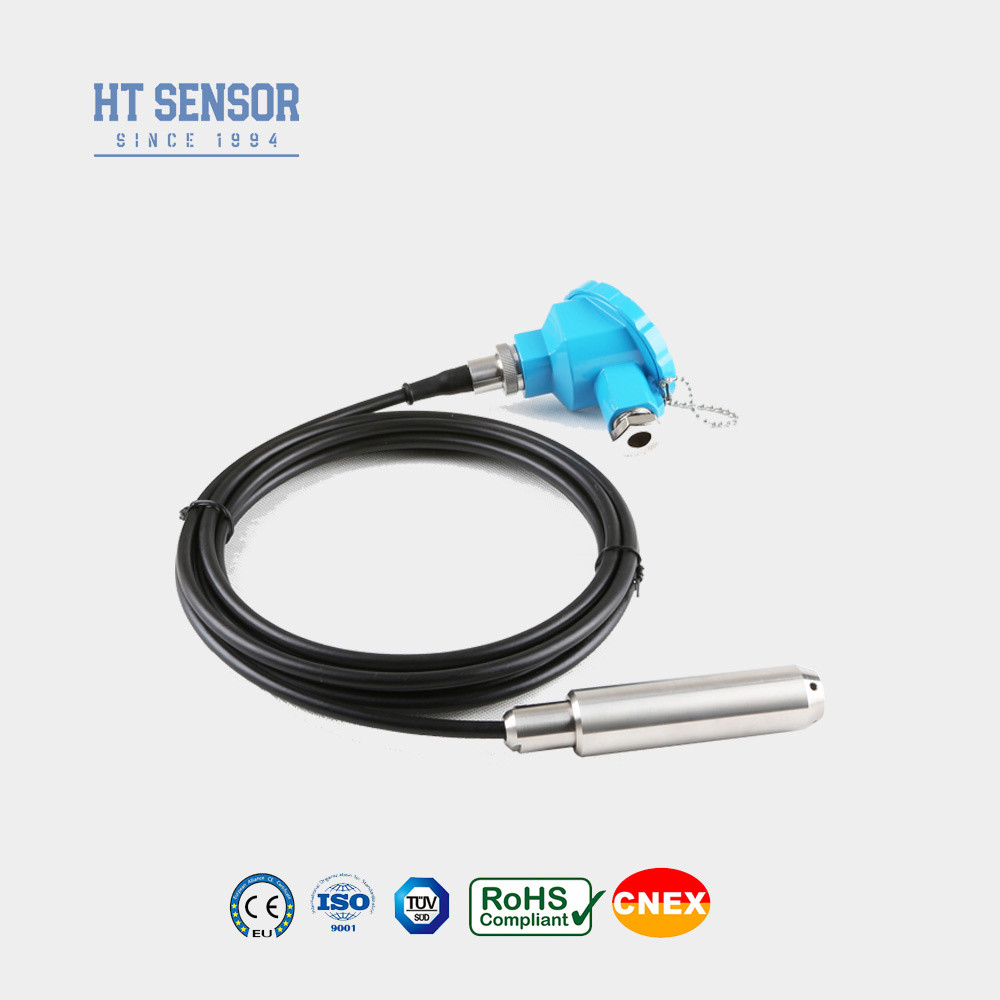

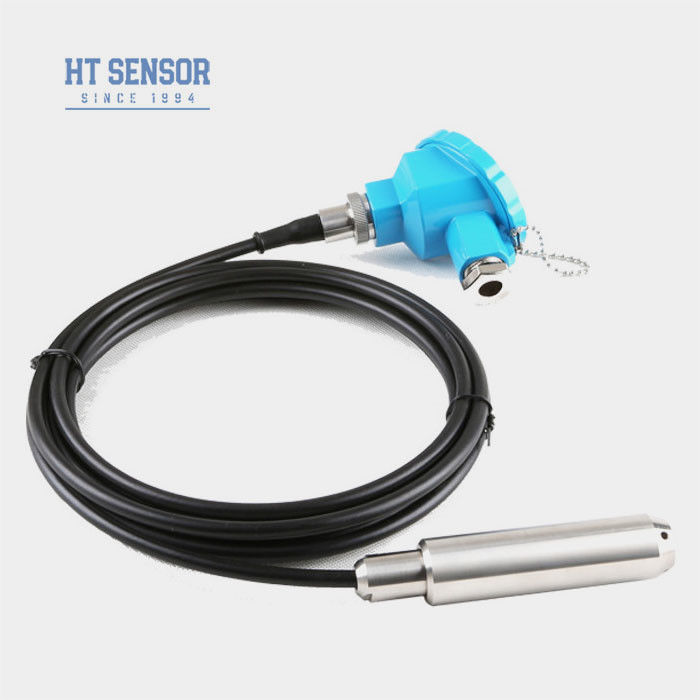

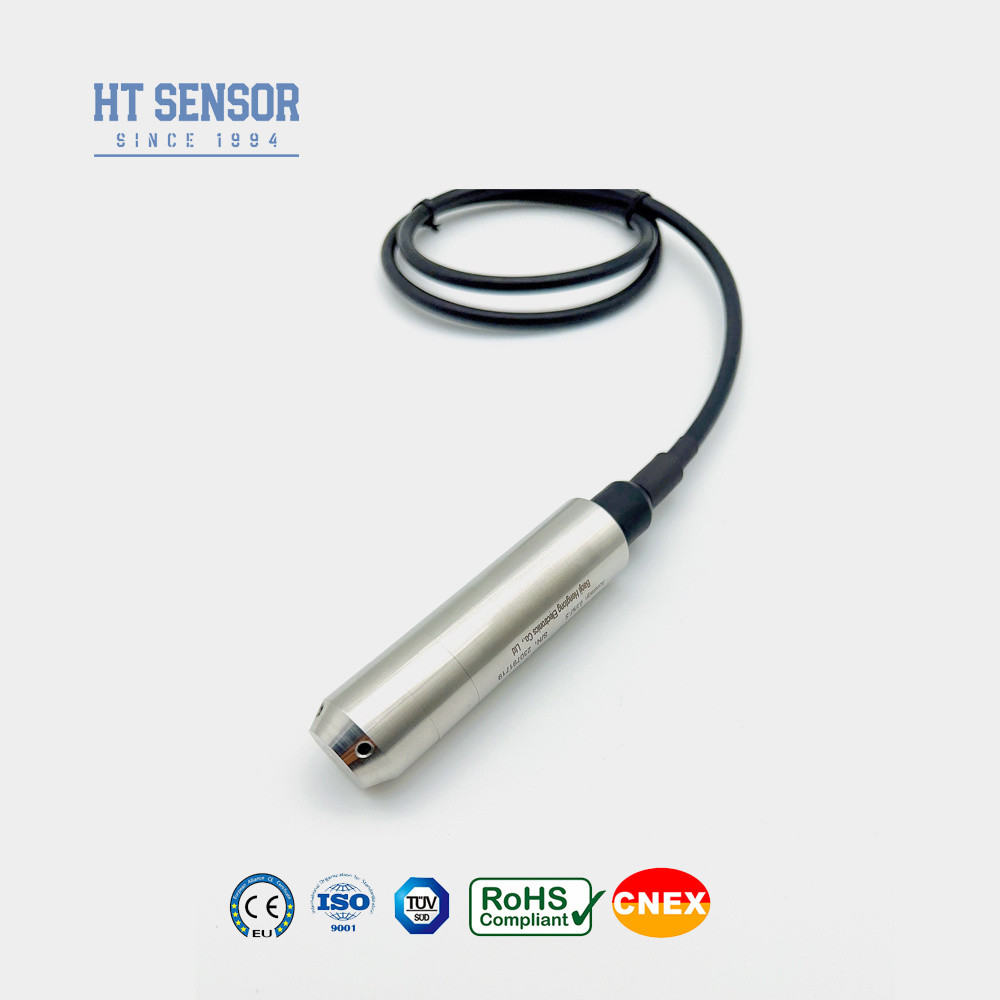

B. El trabajoH.93420IB Transmisor sumergible del nivel de líquido
Introducción del sensor del nivel de líquido:
BH93420-I es un transmisor de nivel de agua que utiliza el sensor de presión de la serie HT y el sensor lleno de aceite como elemento de medición de la señal.La parte de detección del sensor sumergido en agua está completamente sellada con acero inoxidable, y el rendimiento impermeable IP68 es excelente. Con una caja de conexión como salida protectora, y fácil de usar para la instalación y fijación en el campo.Es un transmisor de nivel de líquido de entrada de presión estática (medidor de nivel de líquido) adecuado para la petroquímica, metalurgia, energía, farmacéutica, abastecimiento de agua y drenaje, protección del medio ambiente y otros sistemas e industrias de medición del nivel de líquido en diversos medios.
Características del productocon un sensor de nivel de líquido:
1- Casilla completa de acero inoxidable, adecuada para diversos entornos de ensayo
2- Medición de sonda de inmersión, fácil de instalar
3Opciones de señal de salida diversas
4- Marcado a prueba de explosión: ExiaIICT6
5- Alta protección: IP68
6. cable de PE o PU
Aplicacionescon un sensor de nivel de líquido:
1. Compatible con 316LSS, líquidos no corrosivos
2. Monitoreo de los niveles de agua en diversas aplicaciones como aguas residuales, agua industrial y municipal, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
3- Medición de los niveles de combustible en los tanques de diesel y de combustible
| Parámetros de rendimientocon un sensor de nivel de líquido |
| Rango de medición |
0 ~ 10m... 400m |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
Rango nominal ≤ 2X |
| Precisión @ 25oC |
Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
± 0,2% F.S/año (máximo) |
| Drift de temperatura cero |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamiento |
-20 a 80 oC |
| Temperatura de almacenamiento |
-30 ~ 100oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
1Cr18Ni9Ti |
| Material del diafragma |
Acero inoxidable 316L |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Calificación de resistencia a explosiones |
ExiaIICT6 |
| Calificación de protección |
Protección IP67, IP68 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,3 kg (sin el cable) |
| Material del cable |
Polietileno, poliuretano |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 el alambre |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
1Asegúrese de que el medio medido sea compatible con los componentes del producto en contacto con él durante la selección.
2. Debe especificarse la densidad del medio medido.
3Para interferencias electromagnéticas o de radiofrecuencia, por favor proporcione detalles a nuestra empresa e indique en el pedido.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
| El orden Guía |
| BH93420 |
Código |
Proyecto de construcción |
| |
Yo... |
Transmisor de presión |
| |
Rango de medición |
0 ~ 10m... 400m |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
Se trata de un sistema de seguridad. |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
| |
Código |
El material |
| 01 |
Acero inoxidable 304 |
| 02 |
Acero inoxidable 316L |
| |
Código |
Material del cable |
| C1 |
El PE |
| C2 |
De poliuretano |
