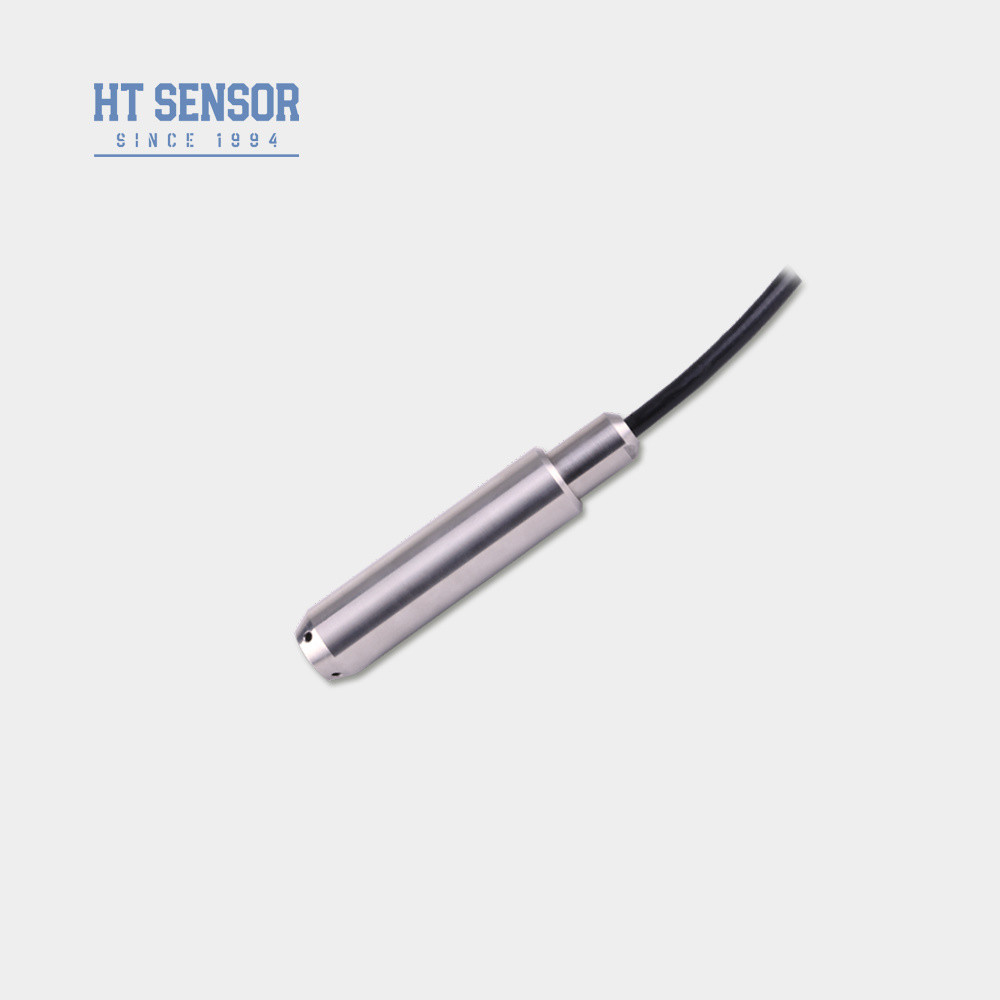

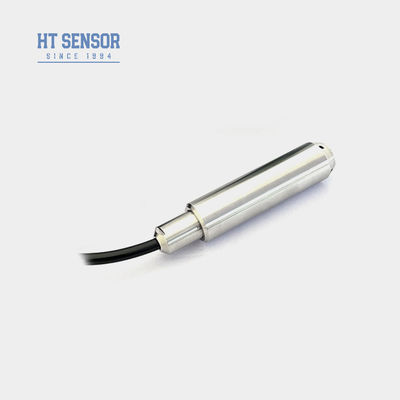

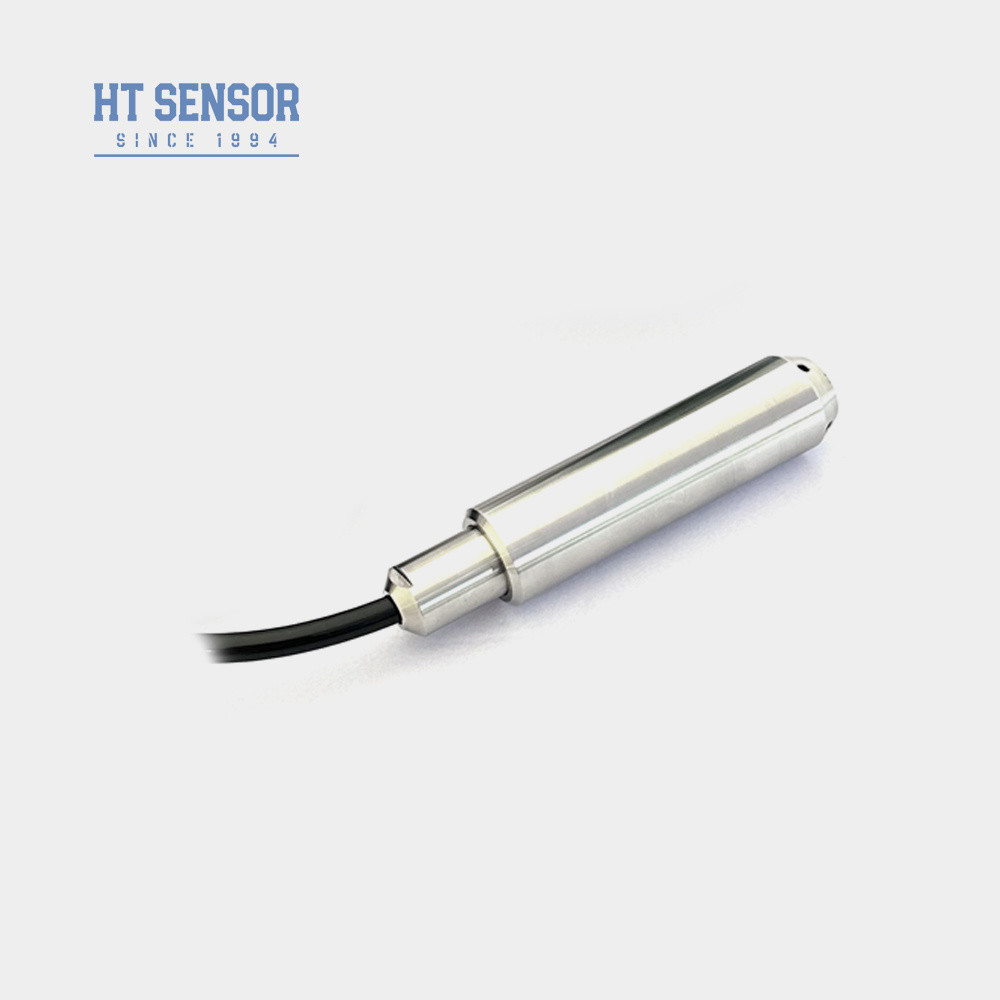

BH93420 I Nivel deagua
sensor
Introducción del transmisor de nivel de líquido:
El transmisor de nivel de líquido tipo BH93420-I tiene la parte líquida del sensor de acero inoxidable 316L con diafragma corrugado. El transmisor de nivel de líquido es la extensión y el desarrollo de la tecnología del transmisor de presión, de acuerdo con el principio de la relación lineal entre la presión generada por el líquido de diferente gravedad a diferentes alturas, para lograr la medición y transmisión precisas del volumen, la altura del líquido y el peso del agua, el aceite y la pasta.Parámetros de rendimientodel transmisor de nivel de líquido:
1. Carcasa de acero inoxidable completa, adecuada para diversos entornos de prueba
2. Medición con sonda de inmersión, fácil instalación
3. Diversas opciones de señal de salida
4. Marcado a prueba de explosiones: ExiaIICT6
5. Alto grado de protección: IP68
6. Cable PE o PUParámetros de rendimientodel transmisor de nivel de líquido
:
1. Compatible con líquidos no corrosivos 316LSS
2. Monitoreo de niveles de agua en diversas aplicaciones como aguas residuales, agua industrial y municipal, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
| 3. Medición de niveles de combustible en tanques de diésel y combustible Parámetros de rendimiento |
| Rango de medición |
0~10m…400m |
| Tipo de presión |
Tipo de presión |
| Presión manométrica, Presión absoluta, Presión sellada |
Sobrecarga |
| ≤ 2X rango nominal |
Precisión @ 25ºC |
| ±0.25% (Típ.) ±0.5% (Máx.) |
Repetibilidad |
| ±0.03% (Típ.) ±0.05%FS (Máx.) |
Histéresis |
| ±0.03% (Típ.) ±0.05%FS (Máx.) |
Estabilidad a largo plazo |
| ±0.2%F.S/año (Máx.) |
Deriva de temperatura de rango |
| ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
Deriva de temperatura de rango |
| ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
Temperatura de compensación |
| 0-50ºC (0-1m. 0-2m ); 0-70ºC |
Temperatura de funcionamiento |
| -20~80ºC |
Temperatura de almacenamiento |
| -30~100ºC |
Vibración |
| 10g,55Hz ~ 2kHz |
Material de la carcasa |
| 1Cr18Ni9Ti |
Material del diafragma |
| Acero inoxidable 316L |
Resistencia de aislamiento |
| >=100MΩ@100VDC |
Clasificación a prueba de explosiones |
| ExiaIICT6 |
Grado de protección |
| IP67, IP68 |
Junta tórica |
| Caucho de flúor |
Peso |
| Material del cable |
Material del cable |
| Señal de salida |
Señal de salida |
Tensión de alimentación |
| Tipo de salida4 |
~20mA12 |
~30VDC |
| 2/3/4 hilos0 |
~10/20mA |
| ~5V 0/1 |
| ~5V 0/1 |
| ~10V0.5 |
5VDC |
| 5VDC |
Protocolo de comunicación RS4853.6 |
~30V / Batería |
Consejos para pedidos
1. En la selección, asegúrese de que el medio probado sea compatible con las partes del producto en contacto con él.
2. Si se requiere medir la altura del líquido, proporcione la densidad del medio medido.
3. Para interferencias electromagnéticas o de RF fuertes, proporcione información detallada a nuestra empresa e indíquelo en el pedido.
|
4. Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable. Guía de pedidos |
| BH93420 |
Código |
Construcción del esquema |
| |
I |
Transmisor de presión |
| |
Rango de medición |
0~10m…400m |
| |
Código |
Fuente de alimentación |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Otro |
| |
Código |
Señal de salida |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de presión |
| G |
Presión manométrica |
| A |
Presión absoluta |
| S |
Presión de referencia sellada |
| |
Código |
Material |
| 01 |
Acero inoxidable 304 |
| 02 |
Acero inoxidable 316L |
| |
Código |
Material del cable |
| C1 |
PE |
| C2 |
PU |
Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
4. P: ¿Cuál es el período de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
