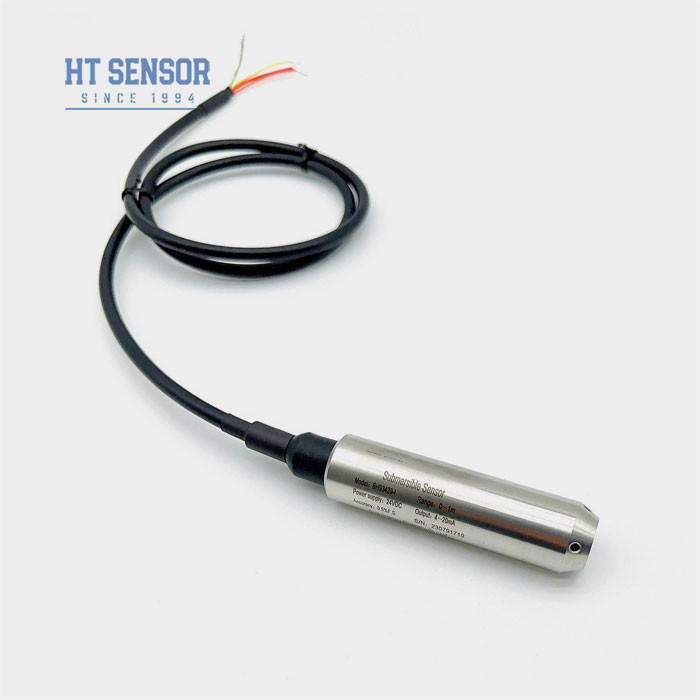

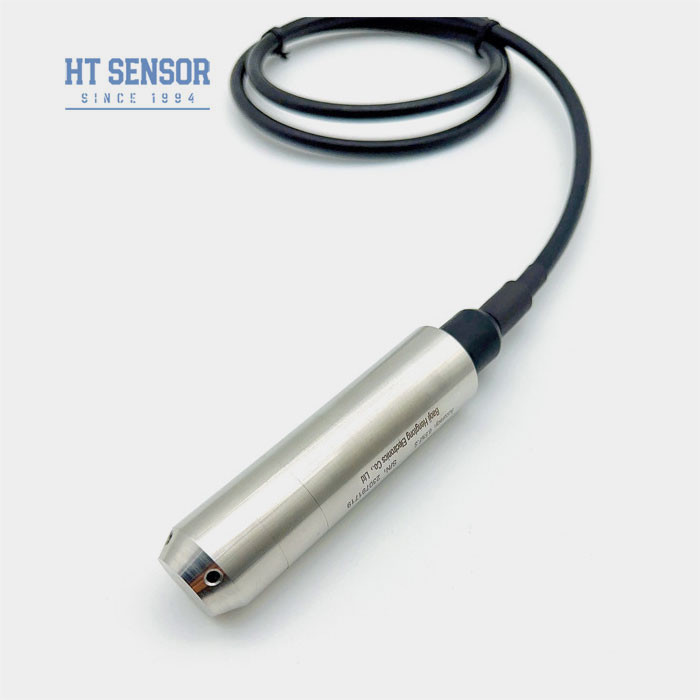

BH93420 I Water nivel SENSOR TRANSMISOR
Introducción del transmisor de nivel de agua:
Sensor de nivel de agua BH93420-I que utiliza silicona difundida de la serie HTnúcleo lleno de aceite de aislamiento como elemento de medición de señal. Está diseñado con un completo carcasa de acero inoxidable y una estructura compacta de una sola pieza. La parte de detección del transmisor que está sumergido en el agua está completamente sellada con acero inoxidable acero, lo que garantiza un excelente rendimiento a prueba de agua. El producto ha sido sometido a rigurosas pruebas de compensación y envejecimiento a altas y bajas temperaturas, lo que resulta en alta fiabilidad y excelente estabilidad.
Características del producto del transmisor de nivel de agua:
1. Carcasa de acero inoxidable completa, adecuada para diversos entornos de prueba
2. Medición de sonda tipo inmersión, fácil instalación
3. Diversas opciones de señal de salida
4. Marcado a prueba de explosiones: ExiaIICT6
5. Alta tasa de protección: IP68
6. Cable PE o PU
Aplicaciones del transmisor de nivel de agua:
1. Compatible con líquidos no corrosivos 316LSS
2. Monitoreo de los niveles de agua en diversas aplicaciones, como aguas residuales, agua industrial y municipal, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
3. Medición de los niveles de combustible en tanques de diésel y combustible
| Parámetros de rendimiento del transmisor de nivel de agua |
| Rango de medición |
0~10m…400m |
| Tipo de presión |
Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga |
≤ 2X rango nominal |
| Precisión @ 25ºC |
±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidad |
±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis |
±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo |
±0.2%F.S/año (Máx.) |
| Deriva de temperatura cero |
±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Deriva de temperatura de intervalo |
±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Compensación de temperatura |
0-50ºC (0-1m. 0-2m ); 0-70ºC |
| Temperatura de funcionamiento |
-20~80ºC |
| Temperatura de almacenamiento |
-30~100ºC |
| Vibración |
10g,55Hz ~ 2kHz |
| Material de la carcasa |
1Cr18Ni9Ti |
| Material del diafragma |
Acero inoxidable 316L |
| Resistencia de aislamiento |
>=100MΩ@100VDC |
| Clasificación a prueba de explosiones |
ExiaIICT6 |
| Clasificación de protección |
IP67, IP68 |
| Junta tórica |
Caucho de flúor |
| Peso |
~0.3Kg (sin cable) |
| Material del cable |
Polietileno, Poliuretano |
| Señal de salida |
Tensión de alimentación |
Tipo de salida |
| 4~20mA |
12~30VDC |
2/3/4 hilos |
| 0~10/20mA |
3 hilos |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6~30V / Batería |
4 hilos |
1. Asegúrese de que el medio medido sea compatible con los componentes del producto en contacto con él durante la selección.
2. Se debe especificar la densidad del medio medido.
3. Para interferencias electromagnéticas o de radiofrecuencia fuertes, proporcione detalles a nuestra empresa e indíquelo en el pedido.
4. Para garantizar el funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
| Pedido Guía del transmisor de nivel de agua |
| BH93420 |
Código |
Construcción del esquema |
| |
I |
Transmisor de presión |
| |
Rango de medición |
0~10m…400m |
| |
Código |
Fuente de alimentación |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Otro |
| |
Código |
Señal de salida |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de presión |
| G |
Presión manométrica |
| A |
Presión absoluta |
| S |
Presión de referencia sellada |
| |
Código |
Material |
| 01 |
Acero inoxidable 304 |
| 02 |
Acero inoxidable 316L |
| |
Código |
Material del cable |
| C1 |
PE |
| C2 |
PU |
Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
4. P: ¿Cuál es el plazo de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
