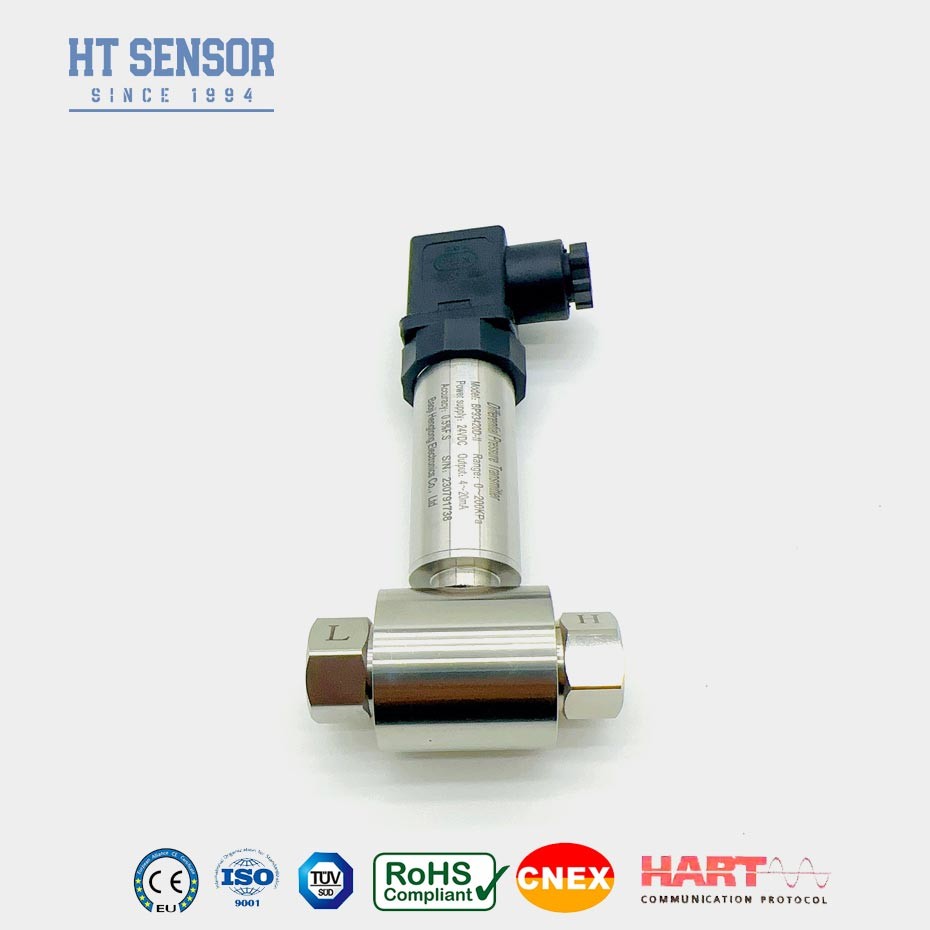

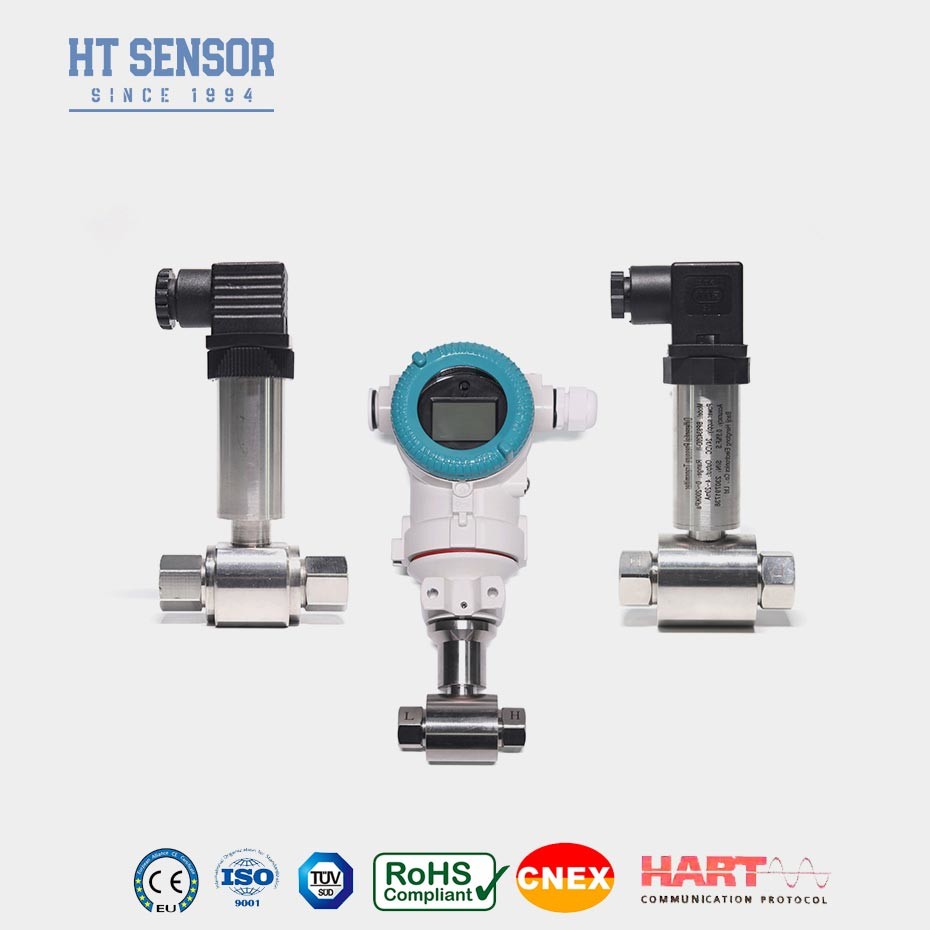

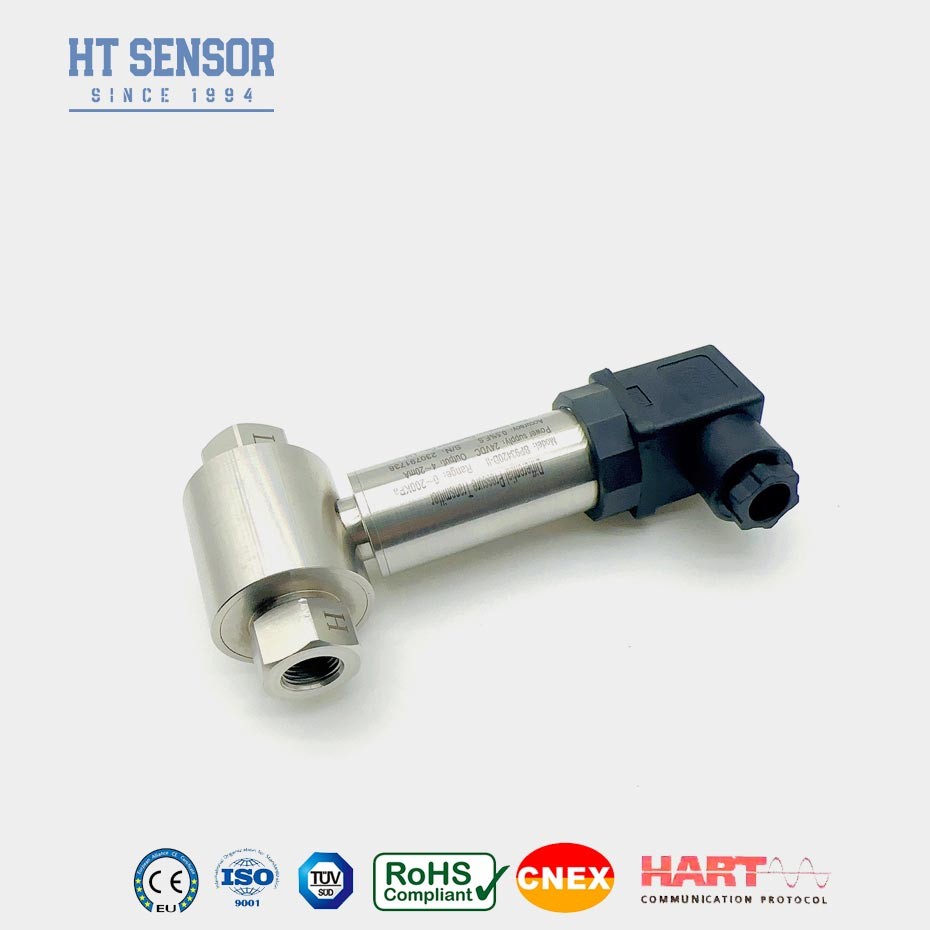

10kpa~2MPa Transductor de presión diferencial 4-20ma Sensor de nivel de presión diferencial
Product Details
| Modelo no.: | BP93420DII | personalizado: | personalizado |
|---|---|---|---|
| Rango de acción: | 10kpa~2Mpa | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Marca registrada: | Sensor de alta velocidad | Código del SH: | 9026201090 |
| El tipo: | Transmisor de presión diferencial | Tipo de estructura: | Transmisor de presión de silicio difuso |
| Mediano de medición: | gas o líquido | Grado de precisión: | 00,25%, 0,5% |
| Rango de presión: | 0-10kpa...~2MPa | ||
| Resaltar |
Transductor de presión diferencial de 2 MPa,Transductor de presión diferencial de 4 a 20 ma,Sensor de nivel de presión diferencial de 4-20ma |
||
Product Description
BP93420DII TRANSMITOR DE PRESIÓN DIFERENCIAL 4-20MA SIGNALOUTPUT hecho en China
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor de silicio difuso piezorresistivo.diafragmas ondulados en ambos extremos del sensor, la señal de salida desde elEl puente de Wheatstone en el chip del sensor muestra una buena relación lineal conla presión diferencial, lo que permite una medición precisa de la presión diferencialEs adecuado para diferentes presiones diferenciales de gases y líquidosmediciones en industrias como el petróleo, la química, la energía y la hidrologíapara aplicaciones en tuberías.
Características del producto:
1. diseño estructural de acero inoxidable, lo que lo hace compacto
2. amplia compensación de temperatura,que garantiza prestaciones estables y fiables
3La conexión electrónica se puede seleccionar como un conector plug-in o DIN43650, M12.
Aplicaciones:
1Apto para medir la presión diferencial de varios gases o líquidos enlas tuberías de industrias como el petróleo, la química, la energía y
la hidrología.
2. Aplicado en procesos industriales in situ como el petróleo, la química,metalurgia, generación de energía y hidrología
3.Medición de la presión en tuberías y cámaras de horno
Parámetros de rendimiento:
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación | La temperatura máxima de la superficie de la cubierta de ensayo será de 0 °C. , 0-70oC, 10-70oC |
| Temperatura de funcionamiento | -30 oC a 80 oC |
| Temperatura de almacenamiento | -40 oC a 100 oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 el alambre |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
Consejos para ordenar:
1. Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido
El orden Guía:
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

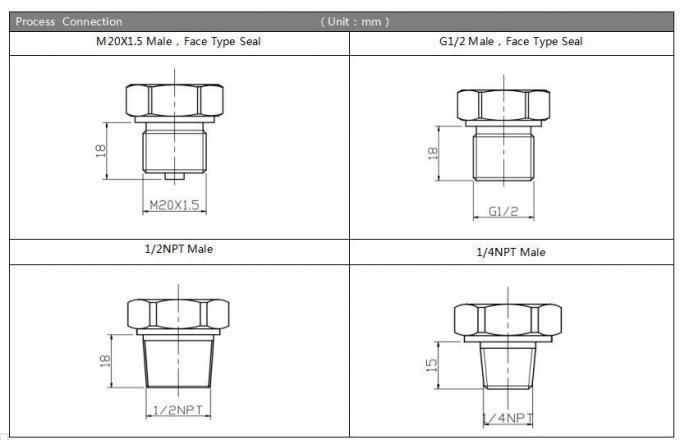

| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
| Pregunta y respuesta |
R: Generalmente, en el embalaje de cajas de cartón.
¿Cuáles son sus términos comerciales y términos de pago que puede aceptar?
R: Términos comerciales: EXW, FOB, CFR, CIF para su conveniencia Términos de pago: 100% T/T o tarjeta de crédito o adelanto de paypal antes del envío
¿Qué hay de su tiempo de entrega?
R: Generalmente, tipo estándar: 6-7 días hábiles después de confirmar el pedido. Tipo no estándar: 8-10 días hábiles después de confirmar el pedido.
P4. ¿Cuál es su MOQ?
R: No tenemos demanda de MOQ, 1 pieza para el propósito de prueba al principio es aceptable.
P5: ¿Cómo se asegura la buena calidad del producto?
R: Tenemos un sistema completo de control de calidad; Todos nuestros productos son completamente revisados por los departamentos de IQC, OQC antes de enviarlos a nuestros clientes.
¿Cuánto tiempo es válida su cotización?
R: Nuestra cotización es válida durante 12 meses.
¿Puede aceptar la marca OEM?
R: Sí, podemos aceptar la marca OEM sin cargo adicional.
¿Cuánto tiempo dura la garantía de su producto?
R: 7 días de reemplazo y 12 meses de reparación gratuita por problema de calidad.
¿Cómo se entrega la mercancía?
R: Podemos enviar mercancías por DHL, TNT, UPS, SF, EMS para el flete prepagado, también puede utilizar su propia cuenta de mensajería para hacer la carga recoger, sólo para su comodidad.
¿Puede producir de acuerdo con las muestras?
R: Sí, podemos producir por sus muestras o dibujos técnicos. A: 7 días de reemplazo y 12 meses de reparación gratuita por problema de calidad.
