Transmisor de presión diferencial de silicio difuso Transmisor de presión piezorresistivo
Product Details
| Modelo no.: | BP93420DII | Personalizado: | Personalizado |
|---|---|---|---|
| Grado de la protección: | Protección IP65 | Peso: | ~ 0,45 kg |
| Detección de presión: | Muerte del sensor NOVA | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Origen: | Baoji, China | Código del SH: | 9026201090 |
| El tipo: | Transmisor de presión diferencial | Mediano de medición: | gas o líquido |
| Rango de presión: | 0-10kpa...~2MPa | ||
| Resaltar |
Transmisor de presión diferencial de silicio difuso,Transmisor de presión diferencial piezorresistivo,Transmisor de presión piezoresistivo de silicio difuso |
||
Product Description

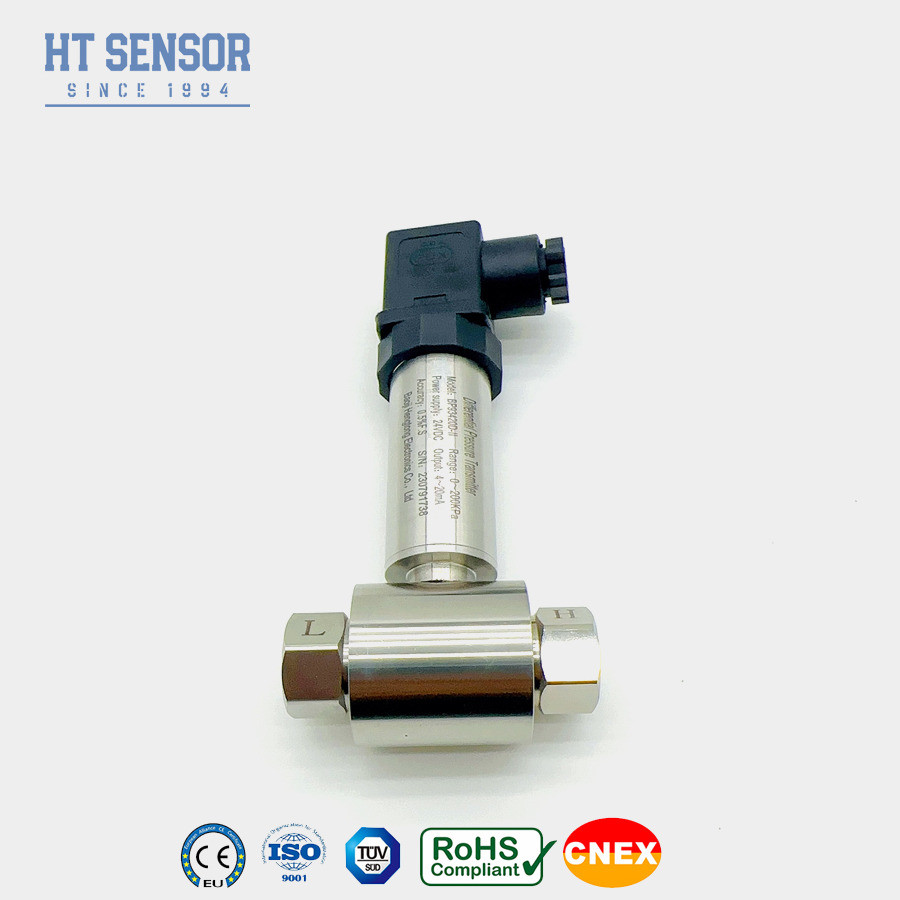

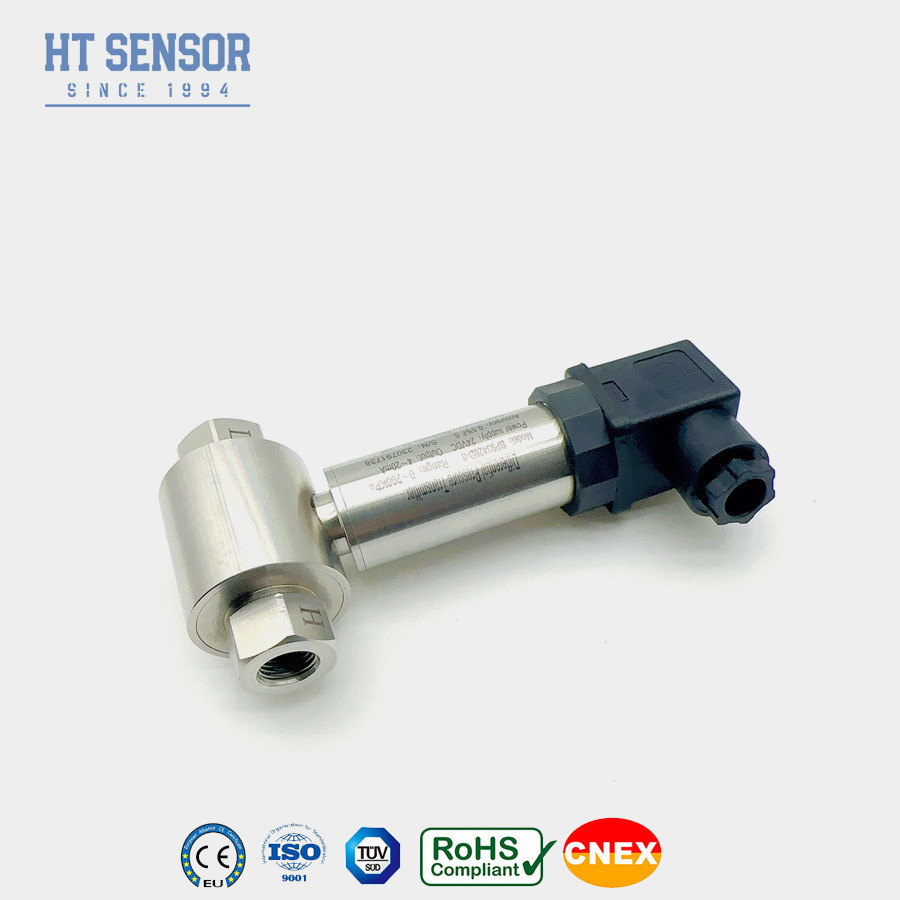

Transmisor de presión diferencial de silicio difuso piezorresistivo
BP93420DII. Las empresasDDiferencialPResurrecciónT.Envío de rescate
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor de silicio difuso piezorresistivo.el aceite de silicona sellado internamente se transfiere al chip sensibleCuando la presión diferencial del medio medido actúa sobre los diafragmas ondulados de ambos extremos del sensor,la señal de salida del puente Wheatstone en el chip del sensor muestra una buena relación lineal con la presión diferencial, que permite una medición precisa de la presión diferencial. Con su alta sensibilidad de salida, buena respuesta dinámica, alta precisión de medición, buena estabilidad, fácil de miniaturizar,pero fácil de ser afectado por la temperatura, para más de 1kpa puede medirse es la primera opción para sensores de rango medio.
Los transmisores de presión diferencial están diseñados para medir la presión diferencial de muchos gases o líquidos como el agua o el aceite.con una presión estática máxima admisible de + 40 bar, el rango de medición de presión diferencial estándar más pequeño ya es de 0 a 0, + 50 mbar.
Características del productodel transmisor de presión diferencial:
1El transmisor cuenta con un diseño estructural de acero inoxidable, lo que lo hace compacto y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y fiable.
3La interfaz eléctrica se puede seleccionar como una opción de conexión o cableado directo.
Aplicacionesdel transmisor de presión diferencial:
1Apto para medir la presión diferencial de varios gases o líquidos enlas tuberías de industrias como el petróleo, la química, la energía y
la hidrología.
2. Aplicado en procesos industriales in situ como el petróleo, la química,metalurgia, generación de energía y hidrología
3.Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimiento | |
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación | La temperatura máxima de la superficie de la cubierta de ensayo será de 0 °C. , 0-70oC, 10-70oC |
| Temperatura de funcionamiento | -30 oC a 80 oC |
| Temperatura de almacenamiento | -40 oC a 100 oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 el alambre |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Consejos para ordenar |
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido
| El orden Guía | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
