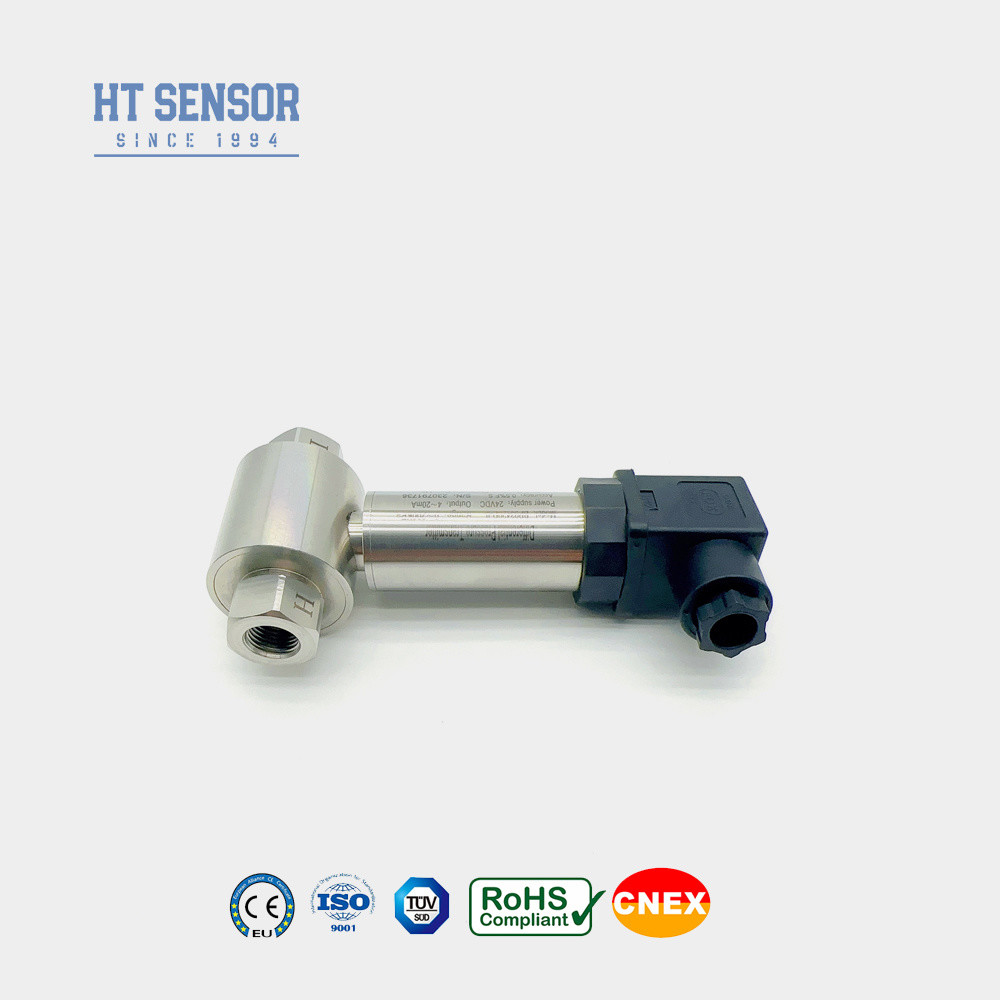

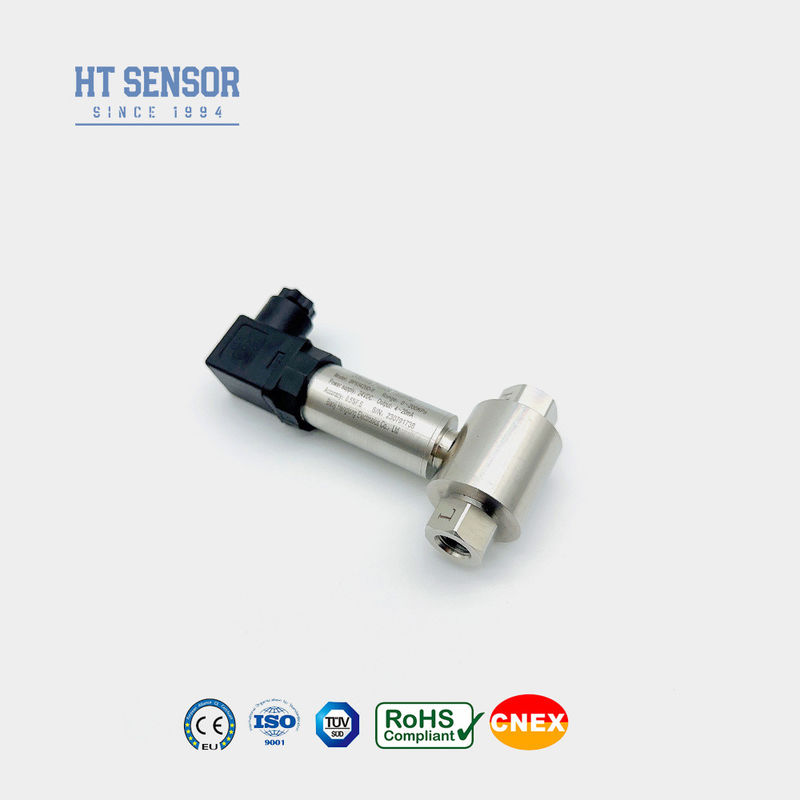

Transmisor de nivel diferencial de tipo de tubería Transmisor de presión de silicio difuso
Product Details
| Modelo no.: | BP93420DII | Grado de precisión: | ≤ 0,5%F.S. |
|---|---|---|---|
| Rango de presión: | 0-10kpa...~2MPa | Personalizado: | Personalizado |
| Peso: | ~ 0,45 kg | Presión estática: | 5X o 7MPa |
| Paquete de transporte: | Embalaje estándar para exportación con cartón | El tipo: | Transmisor de presión diferencial |
| Mediano de medición: | gas o líquido | Clasificación de propiedad intelectual: | Protección IP65 |
| Resaltar |
RoHs de los transmisores de nivel de tipo diferencial de tubería,Transmisor de nivel de tipo diferencial de silicio difuso,Transmisor de presión de silicio difuso de RoHs |
||
Product Description
BP93420DII Transmisor de presión diferencial para la medición de la presión en tuberías
BP93420DII. Las empresasDDiferencialPResurrecciónT.Envío de rescate
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor de silicio difuso piezorresistivo.El sensor adopta tecnología lineal y de compensación de temperatura totalmente automática para garantizar la eficiencia y la calidad de la producción en masa. Diseño de cavidad de aire totalmente sellada e aislada para
El módulo de transmisión de señal adopta la tecnología de calibración original para realizar la configuración de parámetros fácilmente sin herramientas.Es adecuado para diversas mediciones de presión diferencial de gases y líquidos en industrias como el petróleo, química, energía e hidrología para aplicaciones de tuberías.
Características del productode un transmisor de presión diferencial:
1El transmisor cuenta con un diseño estructural de acero inoxidable, lo que lo hace compacto y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y fiable.
3Pruebas de impacto por presión y pruebas de deriva por tiempo para garantizar una calidad constante
4Temperatura de trabajo del medio: -30-80°C
5Certificado de seguridad intrínseca
Aplicacionesde un transmisor de presión diferencial:
1. Adecuado para medir la presión diferencial de varios gases o líquidos en tuberías de industrias tales como el petróleo, química, energía, y
la hidrología.
2Aplicado en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
3.Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimiento | |
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación | La temperatura máxima de la superficie de la cubierta de ensayo será de 0 °C. , 0-70oC, 10-70oC |
| Temperatura de funcionamiento | -30 oC a 80 oC |
| Temperatura de almacenamiento | -40 oC a 100 oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 el alambre |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |

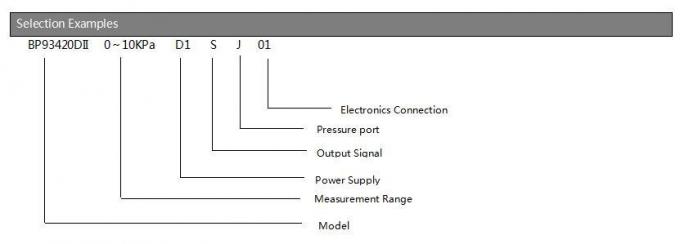

| El orden Guía | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

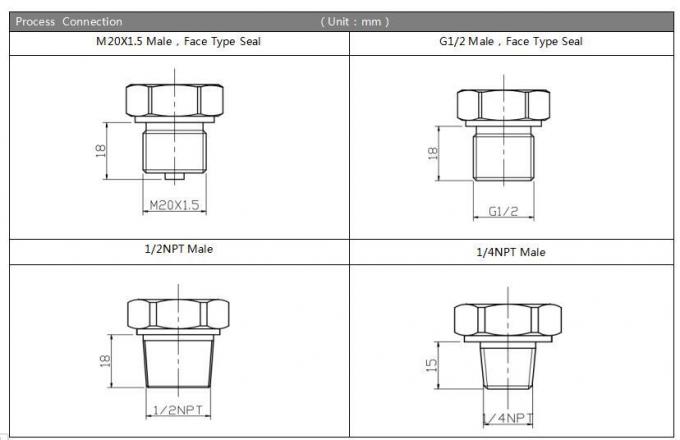

| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||

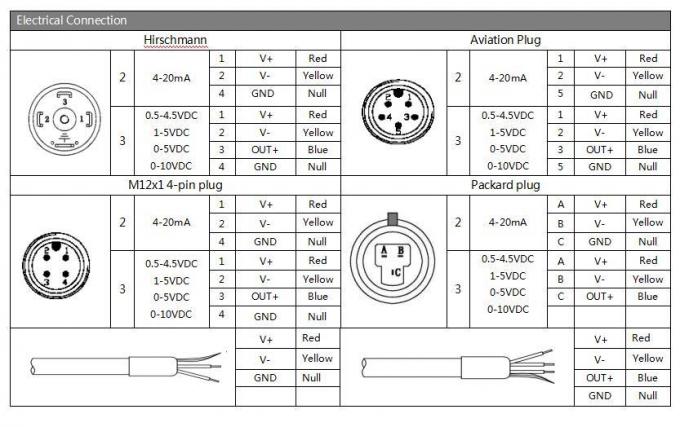

| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
