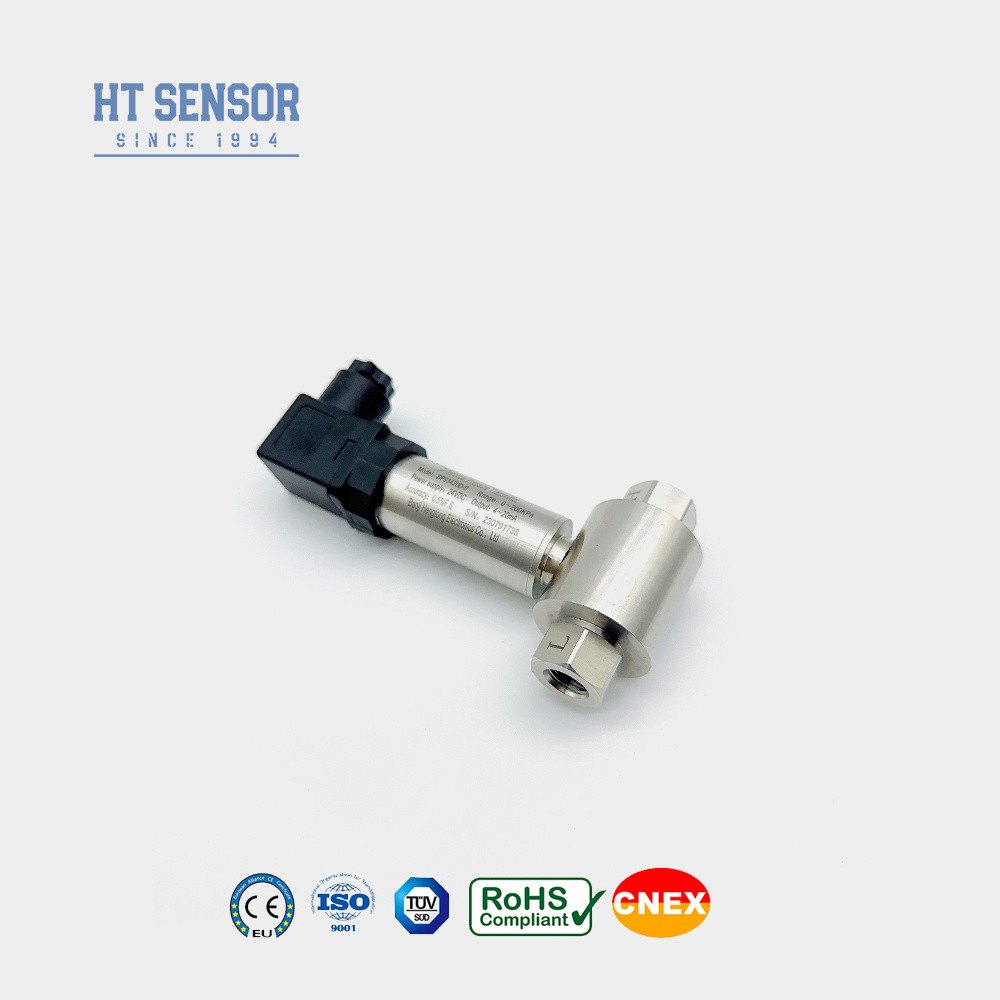

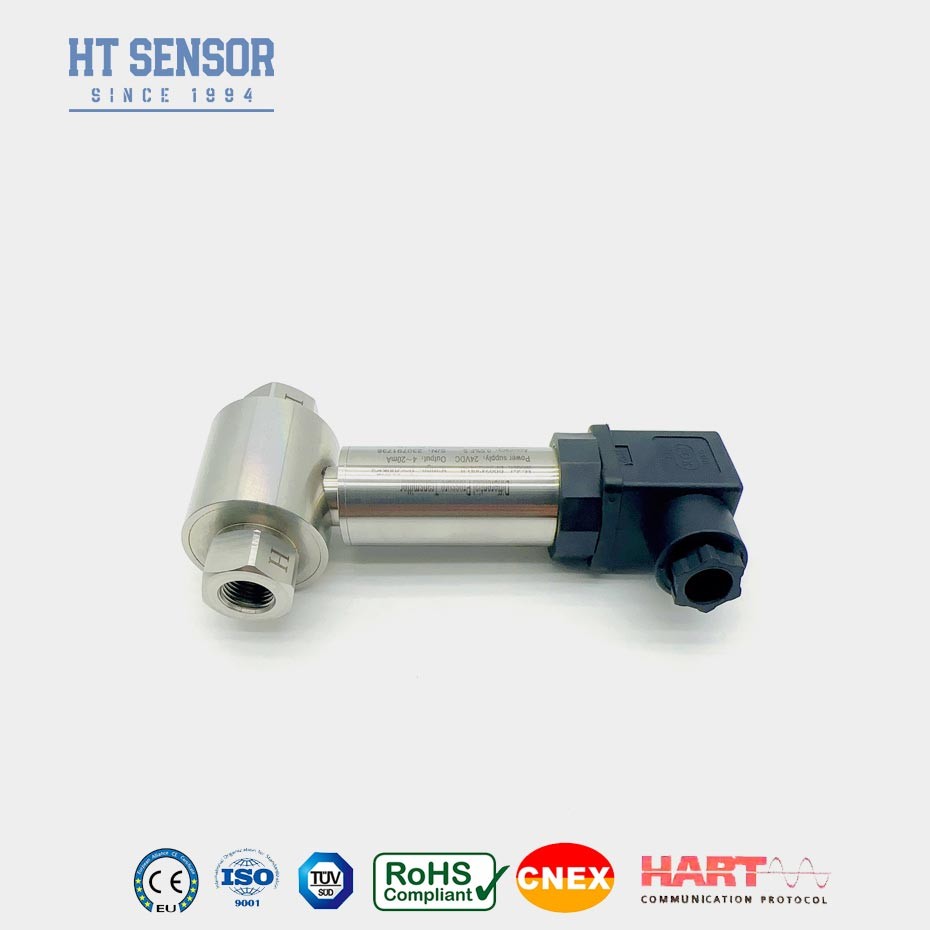

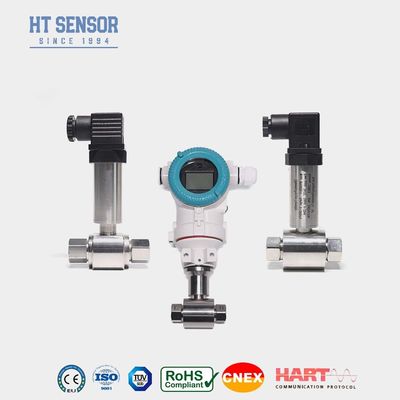

BP93420DII 1/2NPT 4-20mA Transmisor de presión diferencial de tubería
BP93420DII. Las empresasDDiferencialPResurrecciónT.Envío de rescate
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor de silicio difuso piezorresistivo.adecuado para usos científicos e industrialesCon un núcleo de aceite de silicio, este sensor garantiza una medición fiable de la presión diferencial, lo que lo convierte en una herramienta valiosa para los sistemas de control y automatización de procesos.
Características del producto del transmisor de presión diferencial:
1El transmisor cuenta con un diseño estructural de acero inoxidable, lo que lo hace compacto y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y fiable.
3La interfaz eléctrica se puede seleccionar como una opción de conexión o cableado directo.
Aplicacionesde un transmisor de presión diferencial:
1. Adecuado para medir la presión diferencial de varios gases o líquidos en tuberías de industrias tales como el petróleo, química, energía, y
la hidrología.
2Aplicado en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
3.Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimiento |
| Rango de medición |
0-10KPa...~2MPa |
| Tipo de presión |
Presión diferencial |
| Sobrecarga de un solo lado |
≤ 3 veces el rango nominal |
| Presión estática |
El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
| Drift de temperatura cero |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación |
La temperatura máxima de la superficie de la cubierta de ensayo será de 0 °C. , 0-70oC, 10-70oC |
| Temperatura de funcionamiento |
-30 oC a 80 oC |
| Temperatura de almacenamiento |
-40 oC a 100 oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,45 kg |

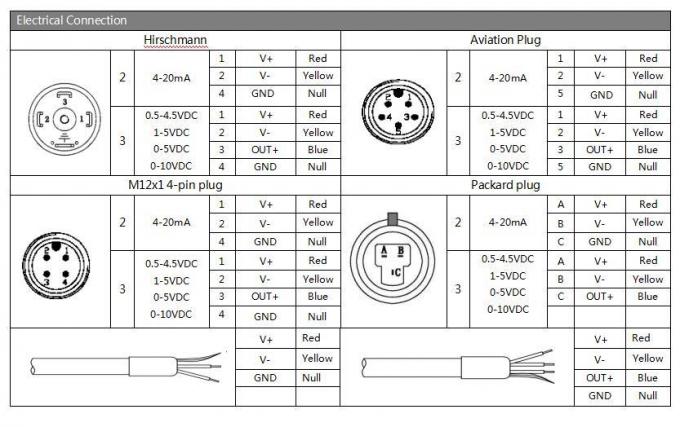

| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 el alambre |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
1. Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido

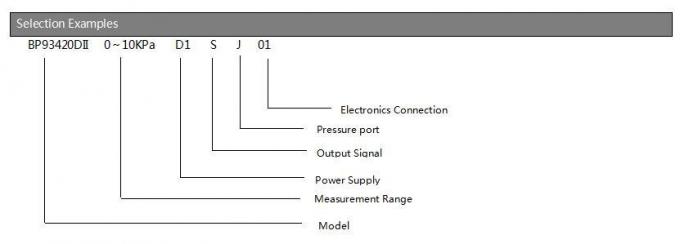

| El orden Guía |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| El DII |
Transmisor de presión diferencial |
| |
Rango de medición |
0-10KPa...~2MPa |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20×1,5 Hombre |
| J2 |
G1/2 Hombre |
| J3 |
G1/4 Hombre |
| J4 |
1/2 NPT Hombre |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| D |
Presión diferencial |
