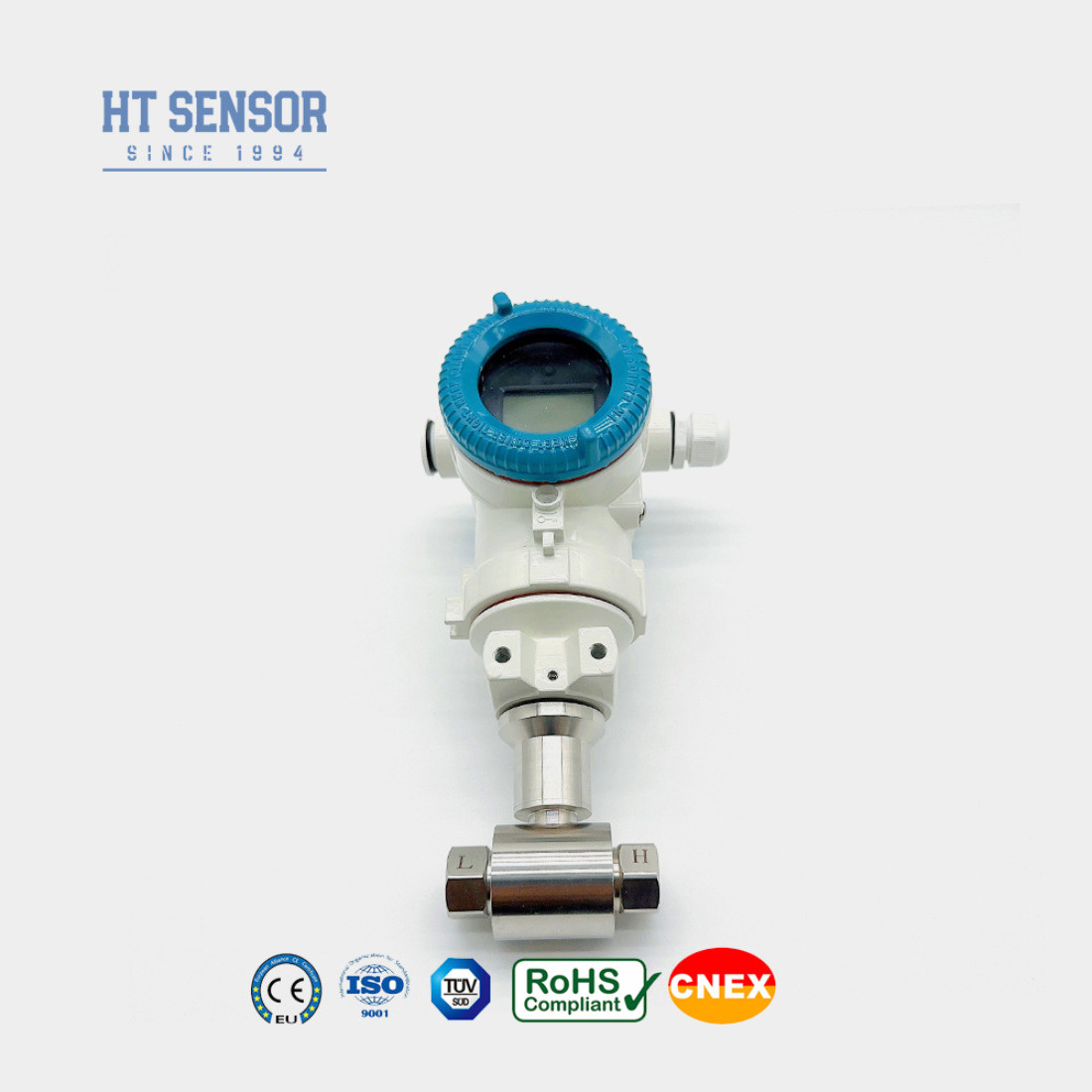

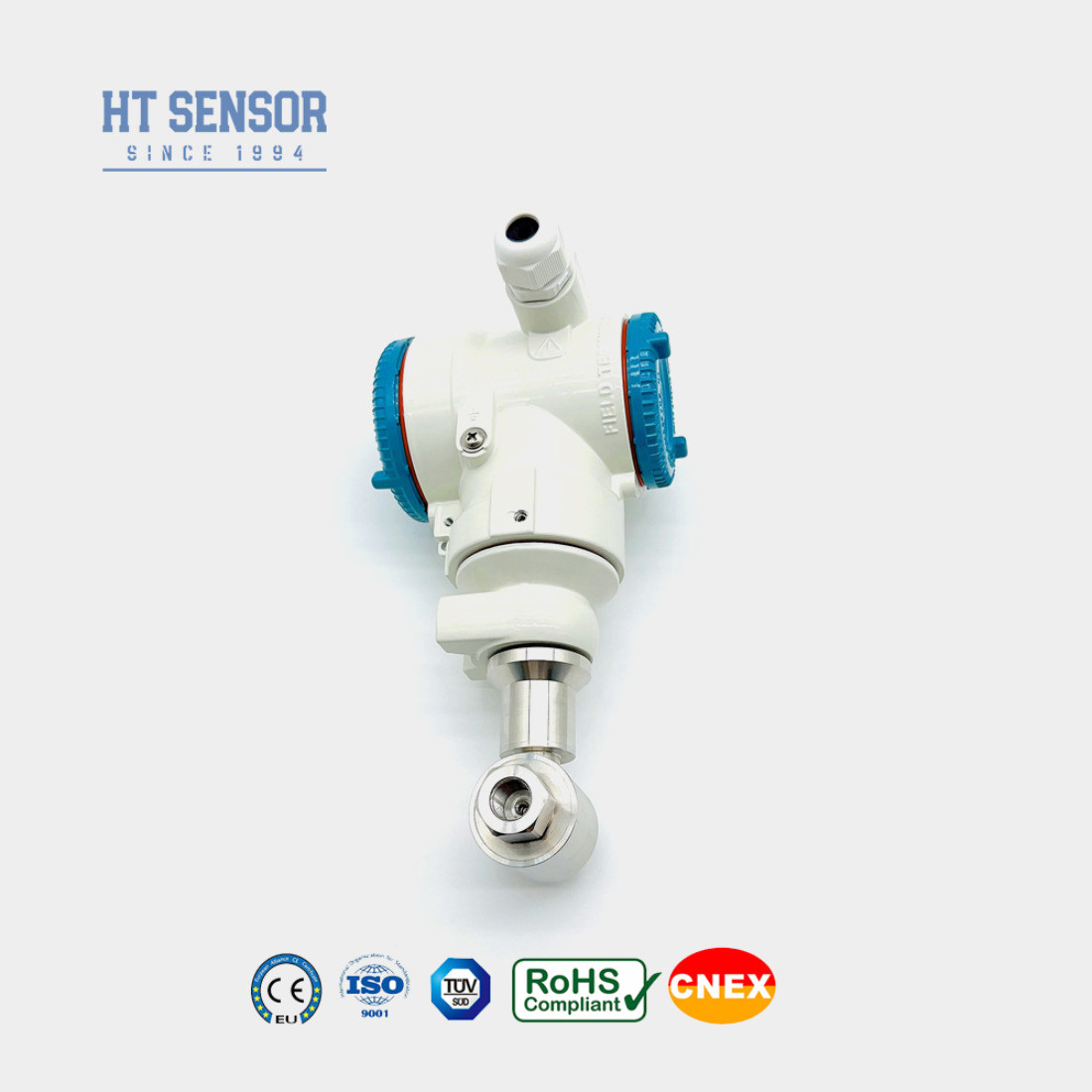

Casilla de aluminio Transmisor de presión Dp Transmisor de presión diferencial de alta precisión
Product Details
| Modelo no.: | Se aplicará el método de clasificación de los productos. | personalizado: | personalizado |
|---|---|---|---|
| Max Range: | 2Mpa | Producción: | 4 a 20 mA |
| rango mínimo: | 10 kPa | Tipo de presión: | Presión diferenciada |
| Paquete de transporte: | Embalaje estándar para exportación con cartón | Especificación: | 10kpa~2Mpa |
| Código del SH: | 9026201090 | El tipo: | Transmisor de presión diferencial |
| Mediano de medición: | gas o líquido | Grado de precisión: | 00,25%, 0,5%,00,3% |
| Resaltar |
Revestimiento de aluminio Dp Transmisor de presión,Dp Transmisor de presión de alta precisión,Transductor de presión diferencial de alta precisión |
||
Product Description
El transmisor de presión diferencial BP93420DIII emplea un sensor de silicio piezorresistivo.el puente Wheatstone en el chip del sensor produce una señal de salida que muestra una excelente linealidad con la presión diferencialEl transmisor es ideal para llevar a cabo mediciones de presión diferencial en diversas aplicaciones de gas y líquido.especialmente en industrias como el petróleo, químico para instalaciones de tuberías.
1Diseño estructural de acero inoxidable, lo que lo hace compacto y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento.
1- Apto para medir la presión diferencial de varios gases o líquidos en
las tuberías de industrias como el petróleo, la química, la energía y la hidrología.
2Aplicado en procesos industriales in situ como el petróleo, la química,
metalurgia, generación de energía y hidrología
3.Medición de la presión en tuberías y cámaras de horno
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna. |
| Temperatura de compensación | La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 100°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304 de acero inoxidable, aluminio fundido |
| Material del diafragma | Acero inoxidable 316L |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~1,4 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera. | Dos/Tres/Cuatro alambres |
| 4 ¢ 20mA con Hart | Dos cables | |
| Protocolo de comunicación RS485 | Cuatro alambres |
Consejos para ordenar:
1, la compensación de temperatura, el sensor de presión de silicio difuso es semiconductor, el semiconductor tiene fuertes características de temperatura, sin compensación de temperatura,el error de medición puede ser relativamente grande.
2, el diafragma de detección del sensor de presión de silicio difuso es sólo unas pocas decenas de metros de espesor, no toque.
3, el voltaje de la fuente de alimentación para que sea estable, el sensor es en realidad un puente, la fluctuación del voltaje de la fuente de alimentación causará los cambios de salida del puente, lo que afecta a la precisión de la medición.
4, para ser utilizado dentro de la tensión nominal, la sobre tensión dará lugar a daños en el sensor.
5, el extremo de salida no cortocircuito.
Guía de pedidos
| BP93420 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| DIII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ¢ 20 mADC | S2 | 4 ¢ 20mADC con Hart | |||||
| S3 | Se trata de un sistema de seguridad. | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
