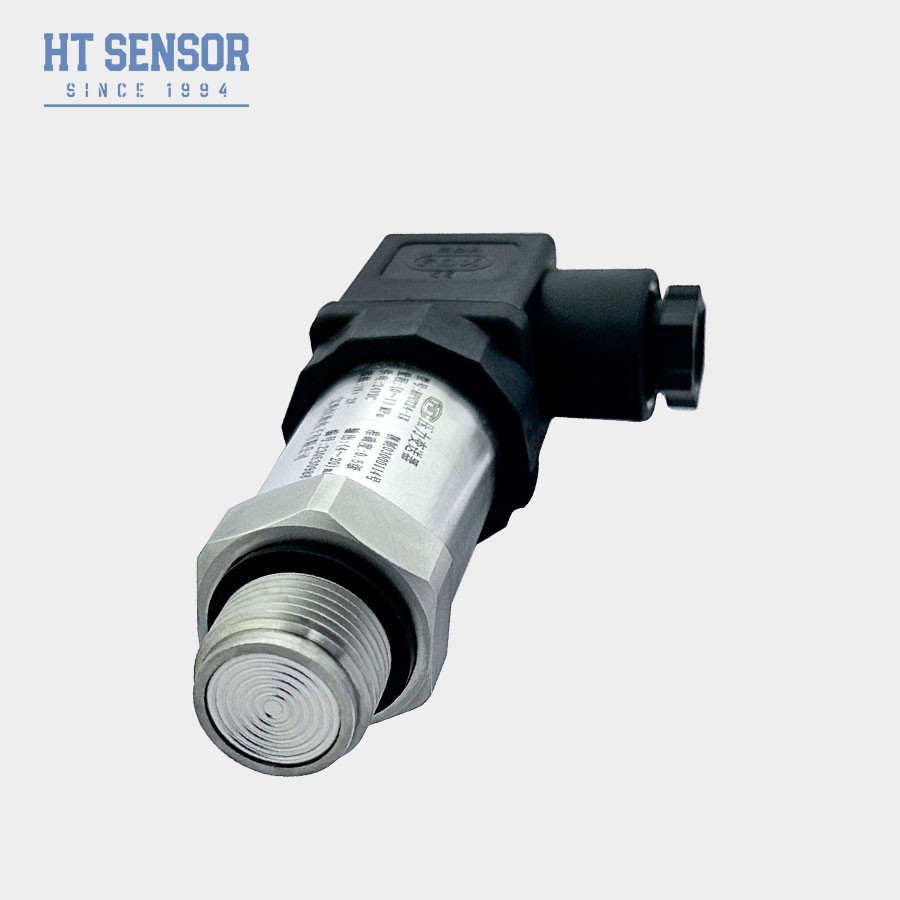

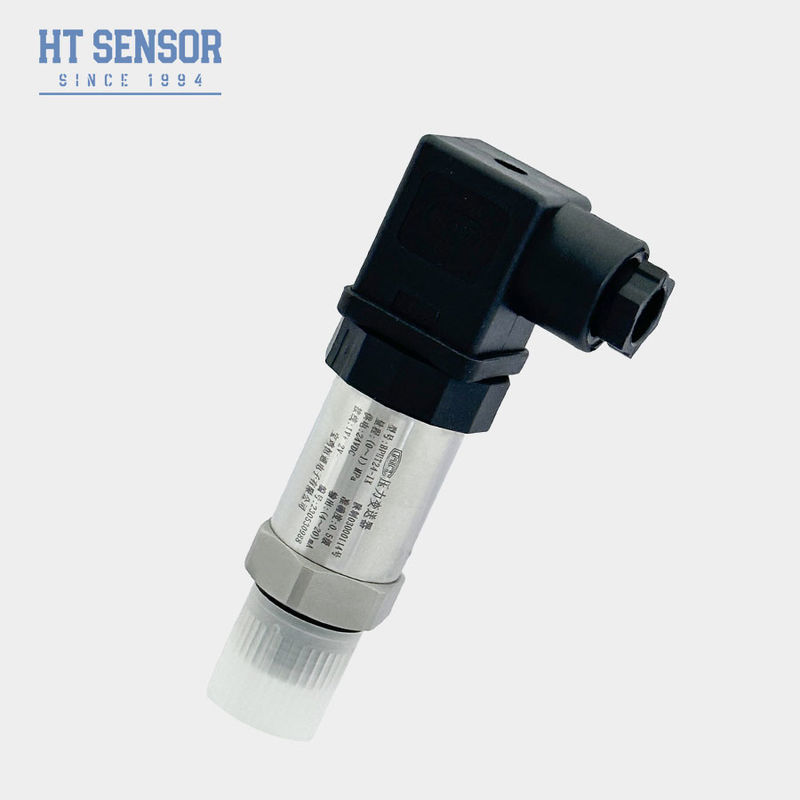

4-20mA Transductor de presión del diafragma de descarga 100MPa Sensor de presión del diafragma de silicio
Product Details
| Modelo no.: | BPHT24 | personalizado: | personalizado |
|---|---|---|---|
| Grado de la protección: | Protección IP65 | Peso: | ~ 0,3 kg |
| Materiales para la vivienda: | Las demás: | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Paquete de transporte: | Embalaje estándar para exportación con cartón | Especificación: | Sensor de la presión del silicio |
| Origen: | Baoji, China | Código del SH: | 9026201090 |
| Tipo de estructura: | Transmisor de presión de silicio difuso | Mediano de medición: | Aire y líquido |
| Grado de precisión: | 00,5% | Rango de presión: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Resaltar |
Transductor de presión del diafragma de descarga de 4-20mA,Transductor de presión del diafragma 100MPa,Sensor de presión del diafragma de silicio de 100 MPa |
||
Product Description

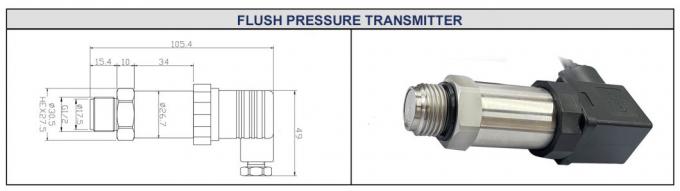

BPHT24 4-20mA sensor de presión con diafragma de descarga
BPHT24 PResurrecciónT.Envío de rescate
Introducción:
BPHT24 4-20mA transductor de presión de diafragma de descarga se basa en el efecto piezorresistivo.la película de silicio sufrirá una pequeña deformaciónMediante la medición del cambio del valor de resistencia de la película de silicio, se puede calcular con precisión la presión del medio medido.Adopta tecnología avanzada de microcomputadoras y tiene funciones automáticas de compensación de temperatura y corrección linealEsto significa que puede compensar automáticamente la temperatura de acuerdo con los cambios en la temperatura ambiente, mejorando la precisión de la medición.mediante la función de corrección lineal, la señal de salida puede corregirse para mejorar aún más la precisión y la estabilidad de la medición.
- Varias opciones de interfaz de presión
- Diseñados para aplicaciones higiénicas para evitar una escala media
- Alta precisión con una estructura totalmente de acero inoxidable
- Es fácil de limpiar.
- Apto para medir gases y líquidos no corrosivos con 316L
- Ideal para la protección del medio ambiente y la industria química
- Utilizado en las industrias marítima y de aviación
- Muy adecuado para su uso en medicina, biofarmacéutica e higiene alimentariaLas industrias.
| Parámetros de rendimiento | |
| Rango de medición | 0 ~ 35Kpa... ~35MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | No más1.5 veces el rango nominal |
| Precisión @ 25oC | ±0El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Repetibilidad | 0.1% FS |
| Histeresis | 0.1% FS |
| Estabilidad a largo plazo | ±00,1% F.S/Año(Típico) ±0,2%F.S/Año(máximo) |
| Desviación de la temperatura del punto cero | ±0.02La temperatura máxima de la superficie de la cubierta de ensayo es de ± 5 °C.01El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Desviación de temperatura a escala completa | ±0.02La temperatura máxima de la superficie de la cubierta de ensayo es de ± 5 °C.01El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | -20-70oC ((≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2elHZ |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | 316L |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex: el Db II. Las empresasC T6 Gb |
| Calificación de protección | Yo...P65: el nombre del producto |
| Sello de anillo O | Las demás materias |
| Peso | ~0.25En kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |

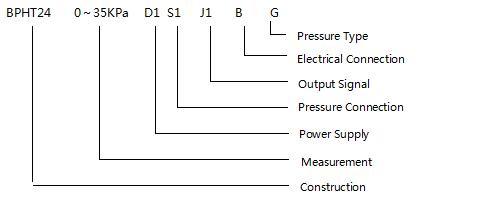

| Ejemplos de selección |
| Consejos para ordenar |
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
| El orden Guía | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| 9o de junio | Muestra el transmisor de presión | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Rango de medición | 0 ~ 35Kpa... ~ 35MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

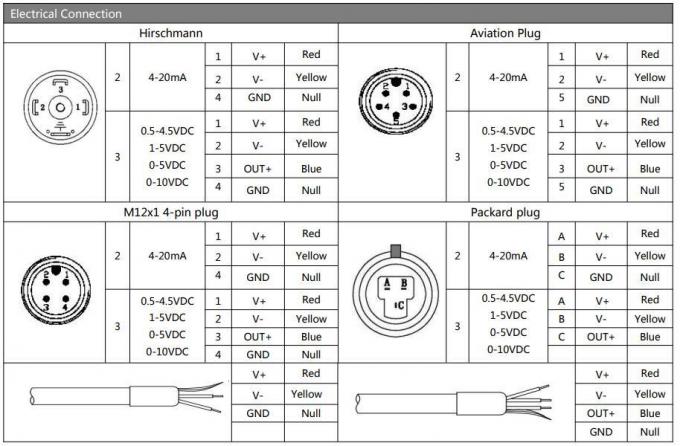

| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||

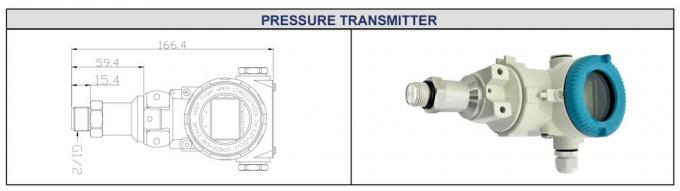

| B4 | 2088 Casillas industriales | |||||||

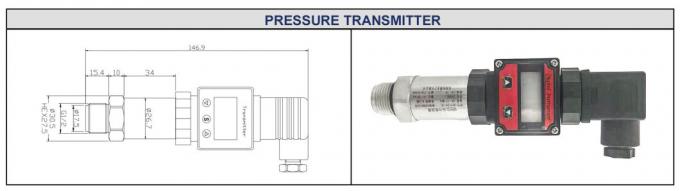

| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
