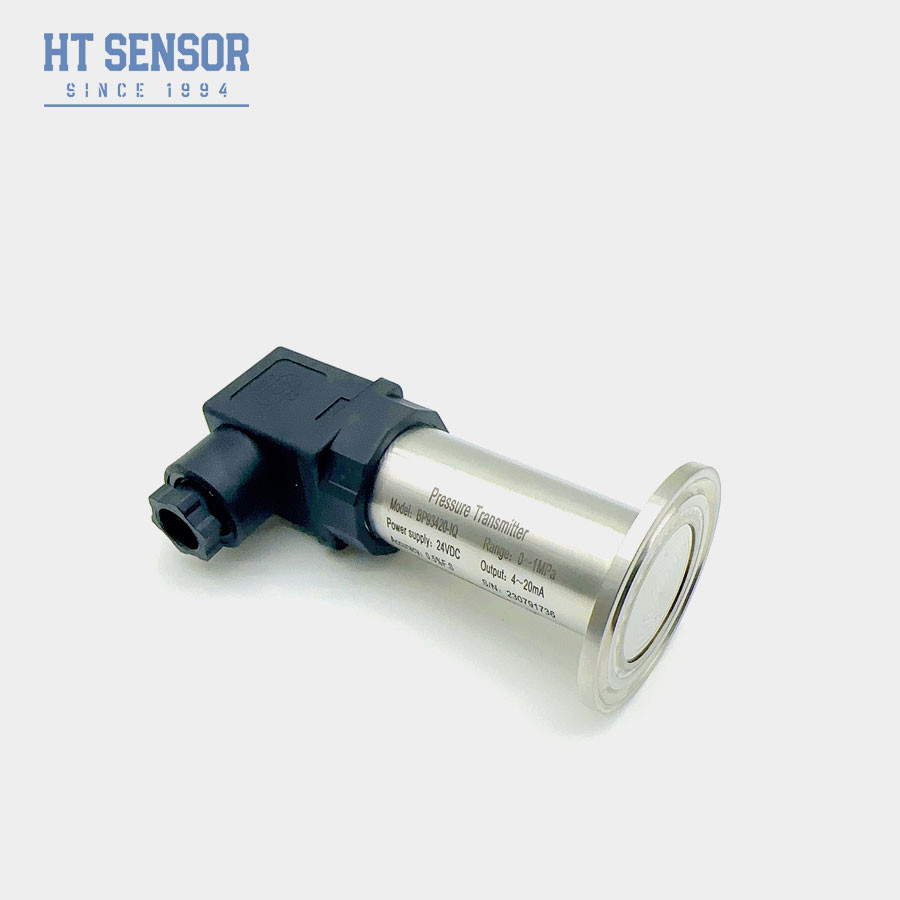

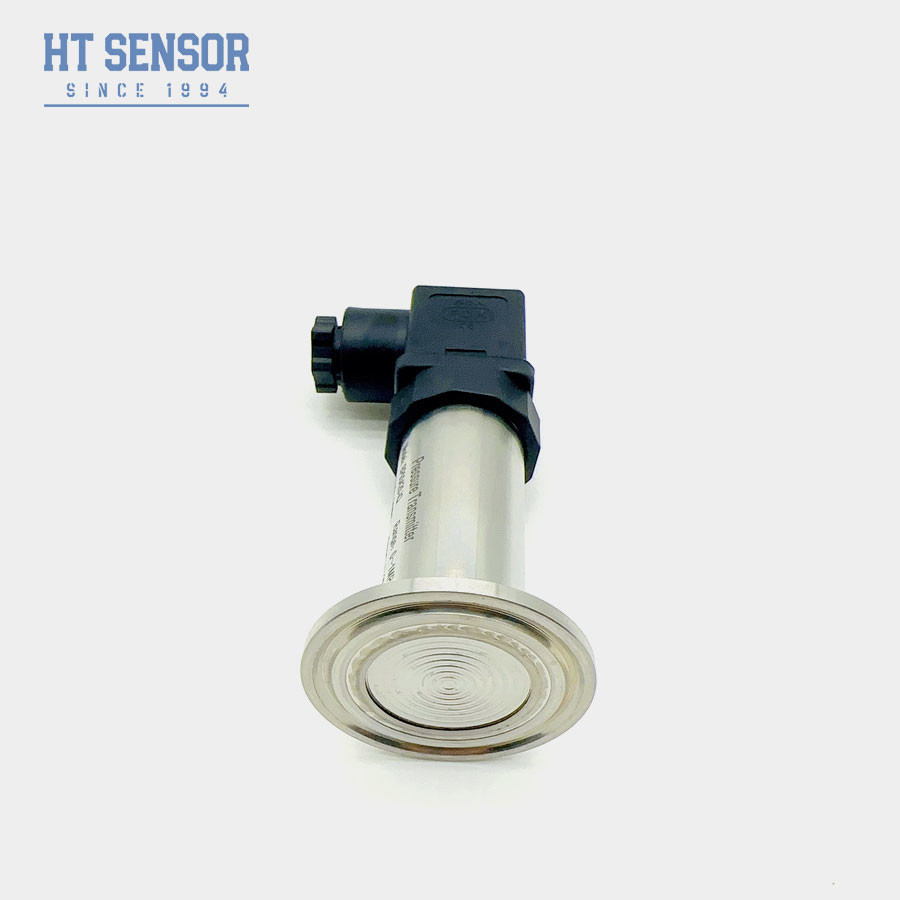

316L Sensor de presión de silicio difuso, abrazadera, transmisor de presión de diafragma
Brand Name:
HT SENSOR
Place of Origin:
Baoji, China
Certification:
CE,RoHs,ISO9001
Minimum Order Quantity:
1
Price:
negotiable
Supply Ability:
5000 piezas/mes
Product Details
| Modelo no.: | BP93420-IQ | personalizado: | personalizado |
|---|---|---|---|
| Grado de la protección: | Protección IP65 | Materiales para la vivienda: | Las demás: |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Especificación: | Sensor de la presión del silicio | Marca registrada: | El sensor HT |
| Origen: | Baoji, China | Código del SH: | 9026209090 |
| Capacidad de la fuente: | 2000PCS/Month | Mediano de medición: | gas o líquido |
| Grado de precisión: | 00,5% | Rango de presión: | - 100kPa... 0kPa ~ 35kPa... - ¿Qué quieres decir con eso?3.5MPa |
| Clasificación de propiedad intelectual: | Protección IP65 | Muestras: | US$ 48/Piece 1 pedazo (Min.Order) |
| Resaltar |
Sensor de presión de silicio difuso 316L,Clampada para el sensor de presión de silicio difuso,Transmisor de presión del diafragma de la abrazadera 316L |
||
Product Description
HT Transmisor de presión del diafragma con sujeción de resistencia a la presión del silicio difuso
Transmisor de presión BP93420-IQ
Introducción:
El transmisor de presión BP93420-IQ utiliza el núcleo lleno de aceite de aislamiento de resistencia a la presión de silicio de la serie HT como elemento de medición de la señal.el diafragma y la soldadura directa con la conexión de proceso, asegurando conexiones precisas entre la conexión de proceso y el diafragma de medición.Todo el producto ha sido sometido a pruebas rigurosas que garantizan un rendimiento estable y confiable y evitan eficazmente el problema del bloqueo de los orificios de presión causado por los medios de cristalización.
Características del producto:
1Transmisor de presión de diafragma con abrazadera de silicio difusa
2. Medición de alta precisión
3. Rango de medición múltiple
4Tipo de señal de salida múltiple
5Clase de protección elevada
6Amplio rango de temperatura de funcionamiento
7Capacidad de sobrecarga alta
8Tiempo de respuesta rápido
9Métodos de instalación múltiples
10- Certificaciones múltiples
Aplicaciones:
1. Adecuado para medir gases y líquidos no corrosivos con 316L
2Industria médica, biofarmacéutica e higiene alimentaria para el procesamiento estéril
3Se utiliza en la industria del papel y química, así como para medir el nivel de las aguas residuales y la presión de las latas de bebidas. Es adecuado para sistemas de control hidráulico y neumático.
| Parámetros de rendimiento | |
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| Histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,2 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Consejos para ordenar |
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.

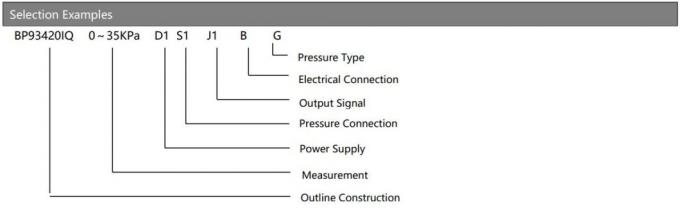

| Guía de pedidos | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

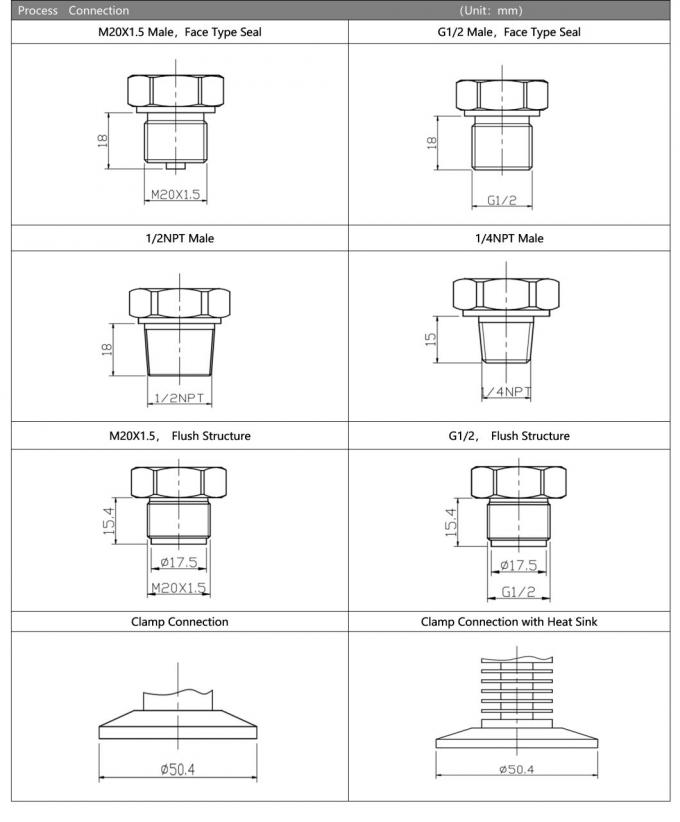

| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||

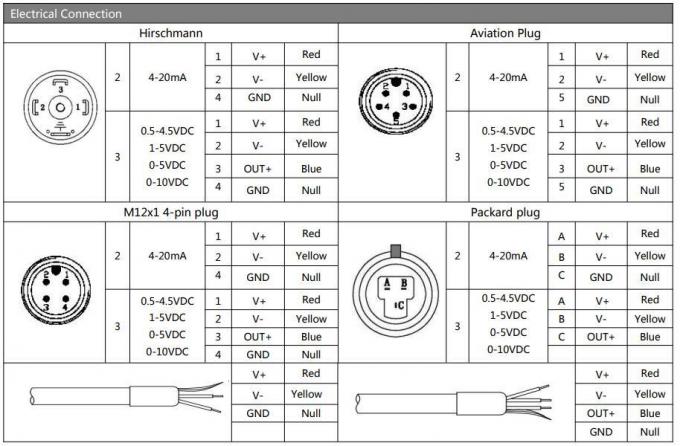

| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
