Transmisor de presión sanitario de alta temperatura 4-20mA Transmisor de presión del diafragma de descarga
Product Details
| Modelo no.: | Sensor de presión del diafragma de descarga del BP93420-IQT | Rango de presión: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
|---|---|---|---|
| Grado de exactitud: | 00,5% | Respuesta de frecuencia: | 2.4kHz |
| Materiales para la vivienda: | aleación de aluminio | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Temperatura de operación.: | -20 a 80 °C | Tipo de la base: | Sensor de presión de silicio piezoresistivo |
| Mediano de medición: | Líquido, gas, petróleo | Clasificación de propiedad intelectual: | Protección IP65 |
| Resaltar |
transmisor de presión sanitario 4-20mA,Transmisor de presión sanitaria de alta temperatura,Transmisor de presión del diafragma de 4 a 20 mA |
||
Product Description

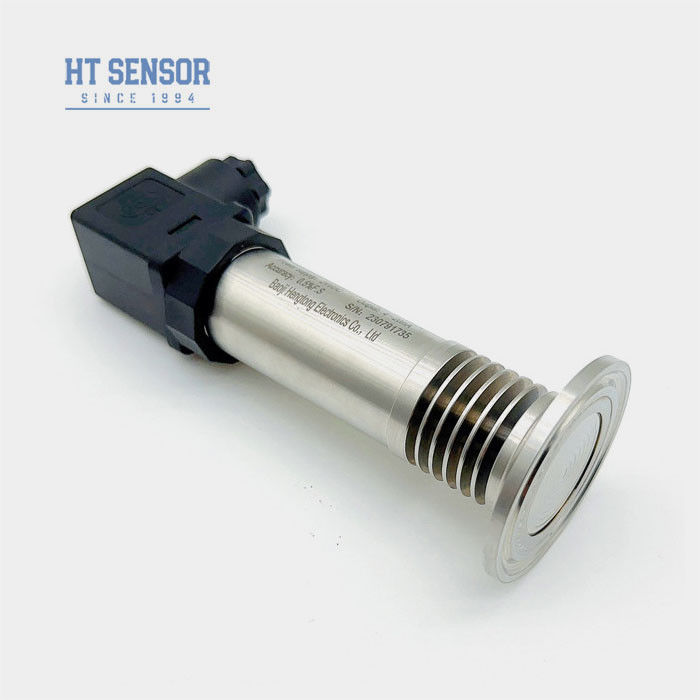

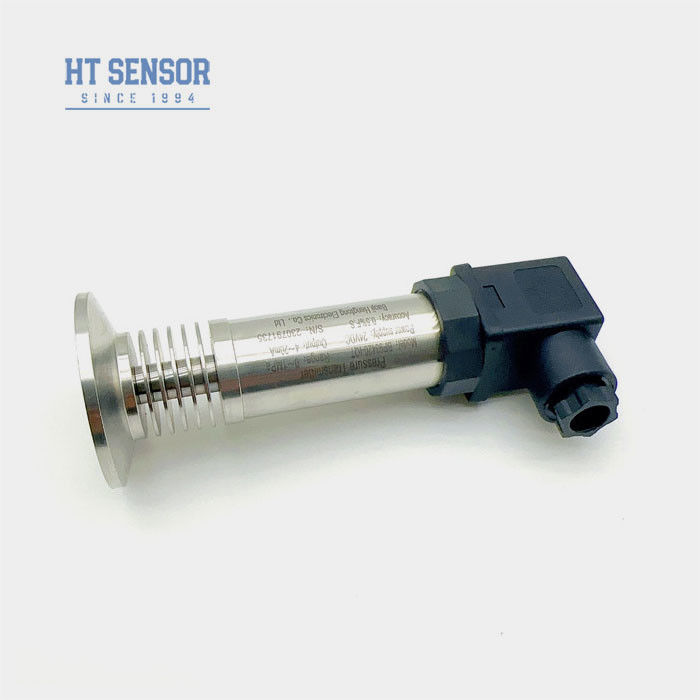

Transmisor de presión sanitario de alta temperatura 4-20mA Sensor de presión del diafragma
Transmisor de presión BP93420-IQT
Introducción del sensor de presión del diafragma:
El transmisor de presión BP93420-IQT incorpora el núcleo lleno de aceite de aislamiento de resistencia a la presión de silicio de la serie HT como componente de medición de la señal.Está diseñado con un diafragma de lavado de metal completo y soldado directamente a la conexión del procesoEl producto ha sido sometido a pruebas exhaustivas para garantizar un rendimiento constante y fiable,prevención efectiva del problema de bloqueo de agujeros de presión causado por medios de cristalización
Características del productodel sensor de presión del diafragma:
1- Amplio rango de medición,varias opciones de interfaz de presión
2Opciones de señal de salida diversas
3. ajustable a cero y a escala completa
4Alta precisión, múltiples conexiones de proceso estériles
Aplicacionesdel sensor de presión del diafragma:
1. Adecuado para medir gases y líquidos no corrosivos con 316L
2Industria médica, biofarmacéutica e higiene alimentaria para el procesamiento estéril
3Se utiliza en la industria del papel y química
| Parámetros de rendimiento | |
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| Histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,3 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos para ordenar |
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.

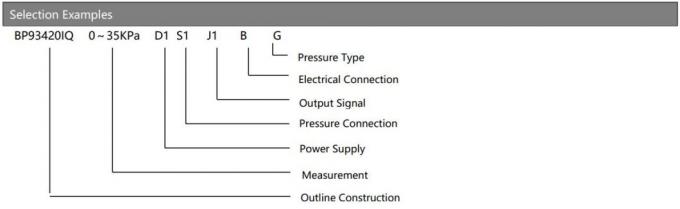

| Guía de pedidos | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||

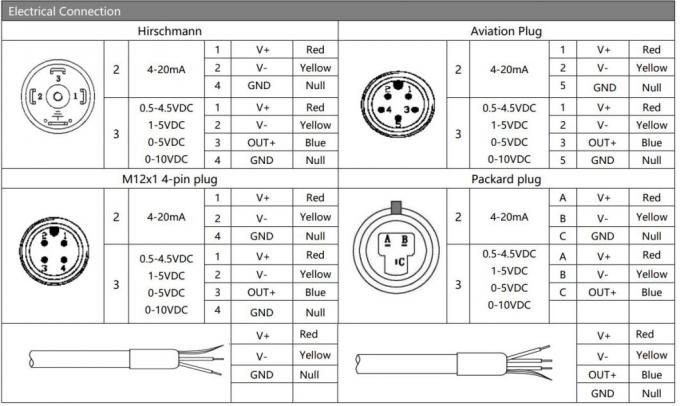

| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Es usted fabricante o empresa comercial?
R: Somos un fabricante que se centra en el sensor de presión durante 30 años.
2P: ¿Qué certificados internacionales tiene?
R: ISO9001, CE, certificado por RoHS.
3P: ¿Cuál es su capacidad de producción?
R: Hemos producido 500000 sensores de presión.
4P: ¿Cuál es el tiempo de entrega de su producto?
R: El tiempo de entrega típico es de 8~14 días laborables para el producto sin personalización.
Nota: el tiempo de entrega puede variar según los diferentes productos. Póngase en contacto con nosotros para obtener un tiempo de entrega detallado.
5P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío.
6P: ¿Proporciona productos personalizados?
R: Sí, podemos marcar con láser su logotipo, modelo e información del producto de acuerdo con sus requisitos. Proporcionamos servicio OEM y ODM.
