OEM Transmisor de presión del diafragma de descarga de sujeción Sensor de presión del nivel de silicio
Product Details
| Número de modelo.: | BP93420-IQT | Personalizado: | OEM y ODM |
|---|---|---|---|
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Especificación: | Sensor de presión de silicio | Código del SH: | 9026201090 |
| El tipo: | el sensor de presión del diafragma de descarga | grado de precisión: | 00,5% |
| Rango de presión: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Resaltar |
Transmisor de presión de diafragma de descarga OEM,Clampada del transmisor de presión del diafragma,Sensor de presión de silicona de abrazadera |
||
Product Description

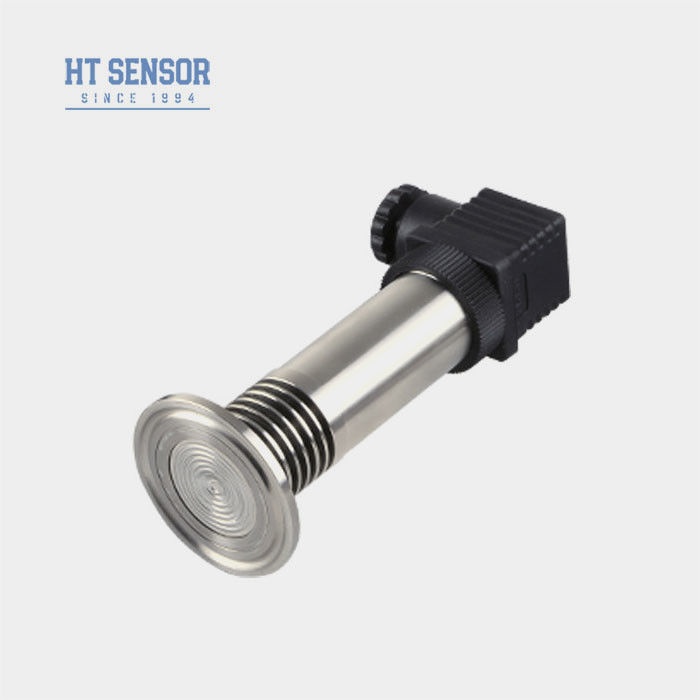

BP93420-IQT Clamp OEM Sensor de presión del diafragma de bajada a bajada
Transmisor de presión BP93420-IQT
Introducción del sensor de presión del diafragma:
BP93420-IQT compacto sensor de presión con diafragma de lavado, todo el producto ha sido estrictamente probado por varios proyectos, un rendimiento estable y confiable,el diafragma grande expuesto puede prevenir eficazmente el bloqueo del orificio de presión causado por la cristalización de los mediosEl cuerpo elástico del sensor de presión de película plana adopta material importado, tecnología de aislamiento del diafragma,y la cabeza de ensayo no tiene agujero de inducción de presiónEl diseño de la estructura integrada es adecuado para la medición de presión y el control de medios viscosos como revestimientos químicos,Pinturas, barro, asfalto y crudo.
| Parámetros de rendimientocon un sensor de presión del diafragma de descarga: | |
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| La histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,3 kg |
Características del productocon un sensor de presión del diafragma de descarga:
1- Amplio rango de medición,varias opciones de interfaz de presión
2Opciones de señal de salida diversas
3. ajustable a cero y a escala completa
4Alta precisión, múltiples conexiones de proceso estériles
Aplicacionescon un sensor de presión del diafragma de descarga:
1. Adecuado para medir gases y líquidos no corrosivos con 316L
2Industria médica, biofarmacéutica e higiene alimentaria para el procesamiento estéril
3Se utiliza en la industria del papel y química, así como para medir el nivel de las aguas residuales y la presión de las latas de bebidas. Es adecuado para sistemas de control hidráulico y neumático.
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos para ordenar |
1Al elegir los productos, asegúrese de que el medio sea compatible con la parte de contacto del producto a probar.
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital.
3Cuando se ordene un transmisor con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
6La longitud predeterminada del cable es de 1,5 m, y hay tres materiales para elegir.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
7En caso de fuerte vibración, fuerza de impacto instantáneo, fuerte interferencia electromagnética o de radiofrecuencia y otros requisitos especiales, informe a nuestra empresa e indique en el pedido.

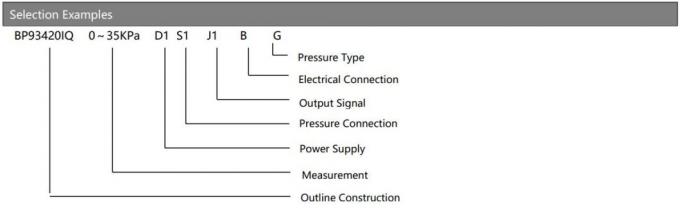

| Guía de pedidos del sensor de presión del diafragma | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

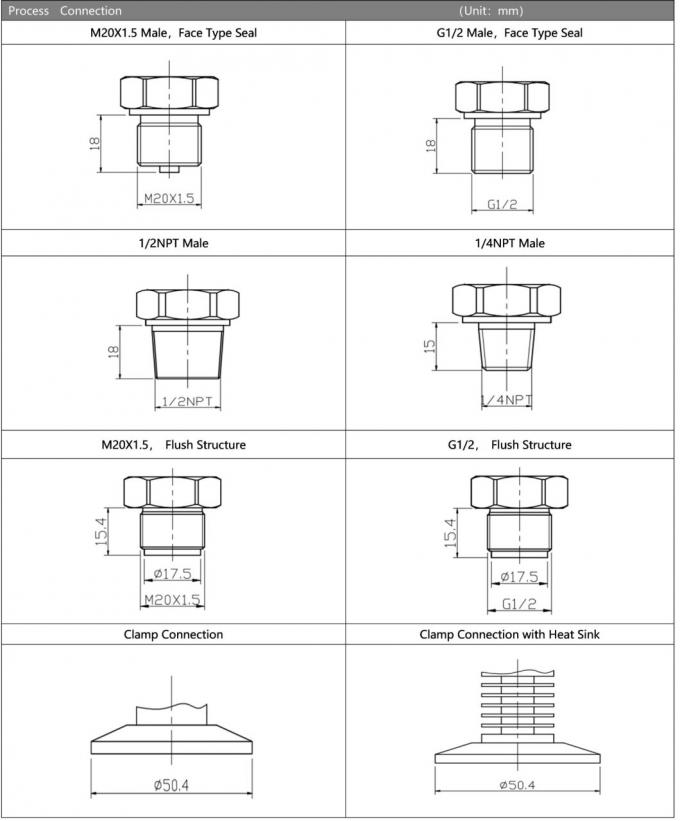

| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||

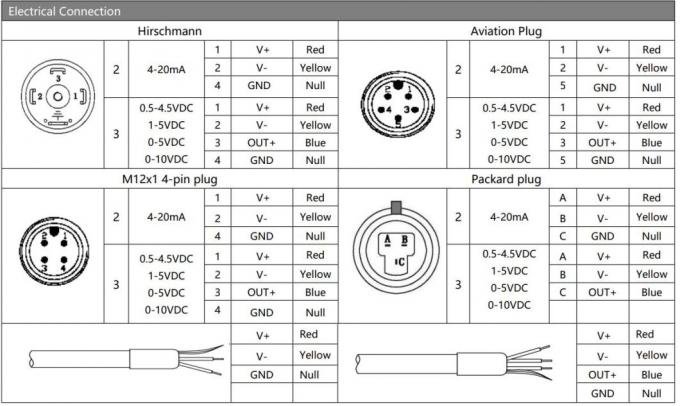

| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
