Sensor HT 4-20ma Sensor de presión del diafragma de descarga Sensor de presión lleno de aceite 12-32VDC
Product Details
| Modelo no.: | BP93420-IIIQT2 | Estabilidad a largo plazo: | +-0,2%F.S/Año (tipo) |
|---|---|---|---|
| Fuente de alimentación: | 9-36VDC | No hay: | 4 a 20 mA |
| Especificación: | sensor de presión lleno de aceite | Marca registrada: | El sensor HT |
| Origen: | Baoji, China | Mediano de medición: | Líquido |
| Grado de exactitud: | 00,5% | Rango de presión: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Clasificación de propiedad intelectual: | Protección IP65 | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión del diafragma de 4-20ma,Sensor de presión del diafragma de descarga del HT,Sensor de presión lleno de aceite 9VDC |
||
Product Description

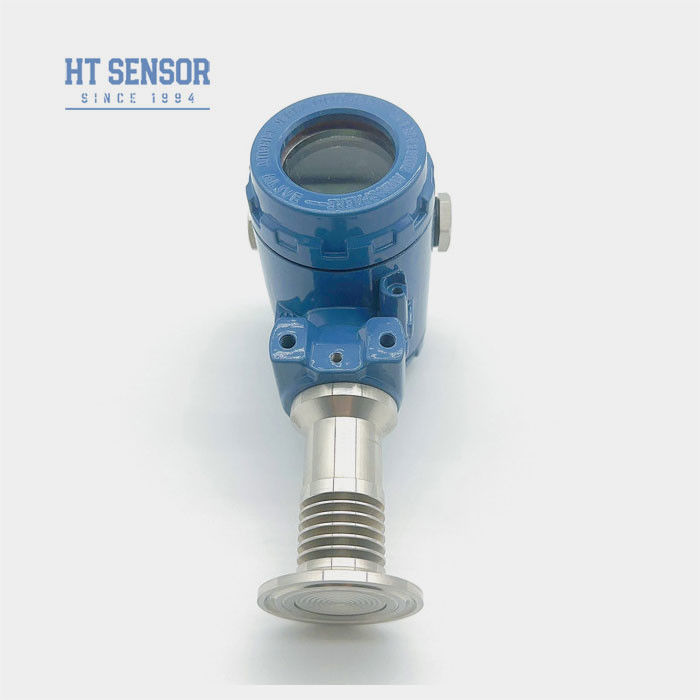

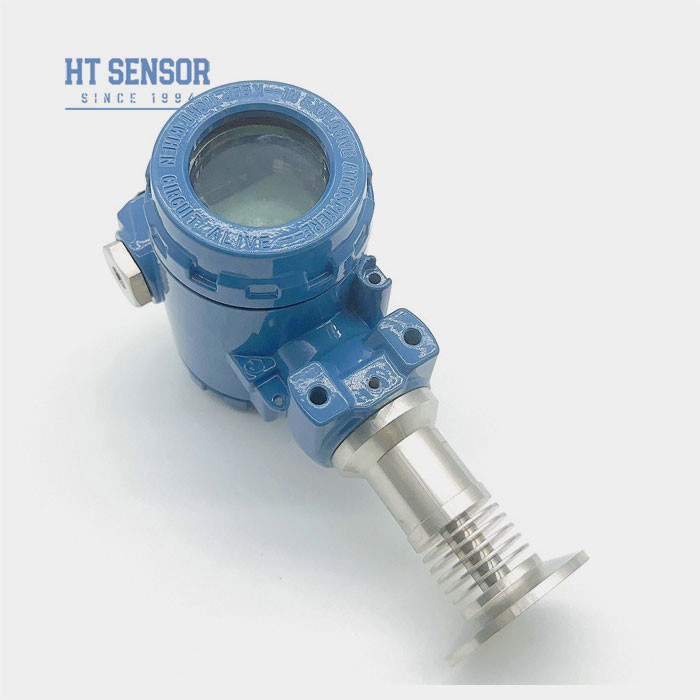

BP93420-IIIQT2 HT SENSOR 4-20mA Sensor de presión del diafragma de descarga El transmisor
Se aplicará el método siguiente:
Introducción del sensor de presión del diafragma de descarga:
BP93420-IIIQT2 sensor de presión de diafragma de lavado el transductor adopta un diafragma de medición libre de cavidad de alta precisión, con una variedad de características del circuito del amplificador, tales como resistencia al desgaste,resistencia a altas temperaturas, etc., lo que hace que este tipo sea adecuado para una variedad de entornos de trabajo, junto con las características de la estructura libre de cavidades,especialmente adecuado para medir la viscosidad y el lodo, cemento y otros fluidos granulares para medición de presión industrial.
| Parámetros de rendimientode lasSensor de presión del diafragma | |
| Rango de mediciónSensor de presión del diafragma | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de transmisor del sensor de presión del diafragma de descarga | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| La histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,3 kg |
Características del productosensor de presión del diafragma:
- 1- Amplio rango de medición,varias opciones de interfaz de presión
- 2Opciones de señal de salida diversas
- 3. ajustable a cero y a escala completa
- 4Alta precisión, múltiples conexiones de proceso estériles
Las aplicaciones desensor de presión del diafragma:
- 1. Adecuado para medir gases y líquidos no corrosivos con 316L
- 2Industria médica, biofarmacéutica e higiene alimentaria para el procesamiento estéril
- 3Se utiliza en la industria del papel y química, así como para medir el nivel de las aguas residuales y la presión de las latas de bebidas. Es adecuado para sistemas de control hidráulico y neumático.
| Señales de salidafsensor de presión del diafragma | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos de pedidofsensor de presión del diafragma |
- 1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
- 2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
- 3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
- 4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
- 5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
- 6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
- 7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
| Guía de pedidos desensor de presión del diafragma | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Las preguntas frecuentes deSensor de presión del diafragma de descarga:
P1: ¿Es usted una empresa de fabricación?
R1: Somos fabricantes con más de 29 años de experiencia.
P2:Producto personalizado
R2: Proporcionamos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses desde la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita.Esta garantía no se aplica a las unidades han sido modificadas, mal utilizado, descuidado.
P4:Envío y embalaje
A4:Los productos se envían generalmente por Express internacional, incluyendo UPS,FedEx,DHL e INT para el flete prepagado,también puede utilizar su cuenta de envío para recoger,envasado de exportación estándar,incluida la certificación de inspección.
P5:Ponte en contacto con nosotros
A5:Tenemos un equipo de ventas activo y experimentado para atenderle en la pregunta técnica y la cuestión de negocios. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
