1/8NPT Transmisor de presión de silicio Sensor de presión del nivel del agua para ensayo de presión en tuberías
Product Details
| Modelo no.: | BP157 | Precisión: | ± 0,5% |
|---|---|---|---|
| Tipo de conexión: | G1/4,1/4NPT, 1/8NPT y el resto de productos | Señales de salida: | 4-20 mA,0.5-4.5VDC, el cual debe ser |
| Fuente de alimentación: | La velocidad de la corriente eléctrica será la siguiente: | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Temperatura de proceso: | -20℃~80℃ | Nombre del producto: | Sensor del transmisor de presión |
| Grado de protección: | Protección IP65 | Peso: | 0.2KG |
| Resaltar |
1/8NPT Transmisor de presión de silicio,Transmisor de presión de silicio para tuberías,Sensor de presión del nivel del agua para tuberías |
||
Product Description
Sensor de transmisión de presión de silicio Sensor de nivel de agua para ensayo de presión en tuberías

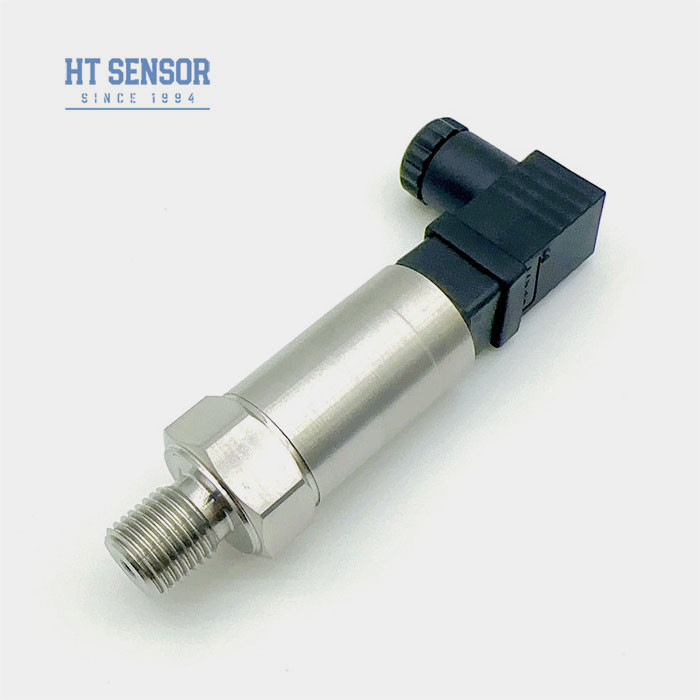

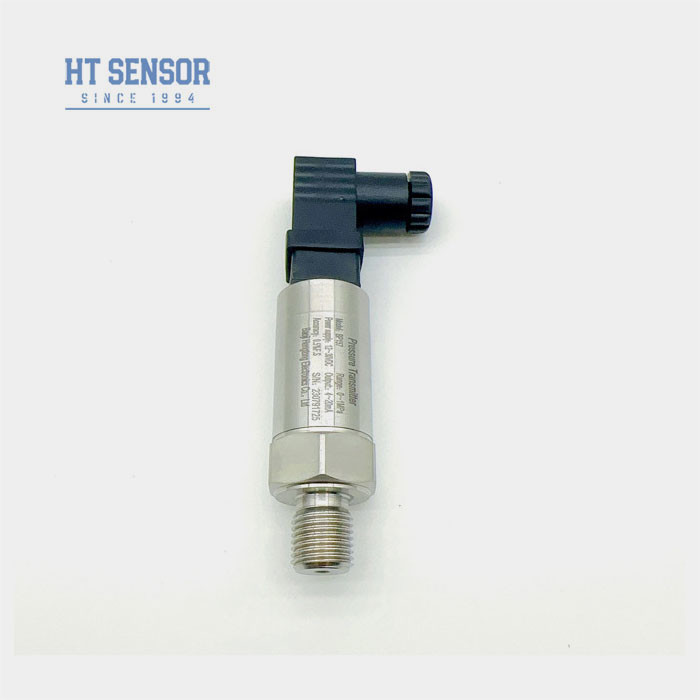

Transmisor de presión BP157
El sensor de transmisión de presión:
El transmisor de presión de la serie BP15 utiliza el núcleo lleno de aceite de la membrana de aislamiento de silicio resistente a la presión de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales se encuentra dentro de una carcasa de acero inoxidableEl producto ha sido sometido a pruebas rigurosas y a la detección del envejecimiento de componentes, productos semiacabados,y productos terminados para garantizar un rendimiento estable y fiable.
Características del producto:
- Diseño compacto y robusto
- Interferencia anti-electromagnética.
- Saldado completo sellado
- Protección IP65
- Señal de salida múltiple
Aplicaciones:
- Compatible con acero inoxidable 316L, gases y líquidos no corrosivos
- Petroquímica y otros sectores industriales
- Compresores de aire y equipos de vacío
- sistemas de control hidráulico y neumático
Parámetros de rendimiento:
| Rango de medición | 0 kPa 10 kPa... 10 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Presión de sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Error de temperatura -Cero | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Error de temperatura -Duración | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Temperatura de compensación | 0-50 °C ((<35KPa), 0-70 °C ((estándar)) -10~70 ((personalizable) |
| Temperatura de funcionamiento | -20°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Materiales para la vivienda | 304 SS |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Material de sellado | De caucho fluorado o de sello de soldadura completa |
| Pesar | ~ 0,20 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
| 010/20 mA |
3 cables |
|
| 0/1 ¢ 5V | ||
| 0/110V | ||
| 0.5 ∙ 4.5 V | 5VDC |
Guía de pedidos:
| BP15X | Transmisor de presión | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado de 1,0 metros | ||||||
| 7 | Conector DIN pequeño | 8 | Conector de Hirschmann | ||||||
| Rango de medición | 0 kPa 10 kPa... 10 MPa | ||||||||
|
0-X) Kpa o MPa |
X: Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ¢ 20 mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | Se aplicarán las siguientes medidas: | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
