Sensor de presión industrial de 5VDC Transmisor para agua y aceite Sensor de transductor de presión
Detalles del producto
| Modelo NO.: | BP170 | Fuerza: | Se aplicará el método siguiente: |
|---|---|---|---|
| Producción: | 0.5-4.5V 4-20mA 0-10V | Material de la carcasa: | Acero inoxidable |
| Tipo de presión: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Origen: | Baoji China |
| Tipo: | BP170 Sensor de presión industrial | Rango de presión: | 0 ~ 10kpa. --- 60MPa |
| OEM: | OEM y Odm | Hilo: | G1/4 M20*1,5 o OEM |
| Resaltar |
Sensor de presión industrial de 5 VDC,Transmisor de sensores de presión industriales para agua,Transductor de presión de aceite de agua de 5VDC |
||
Descripción del Producto

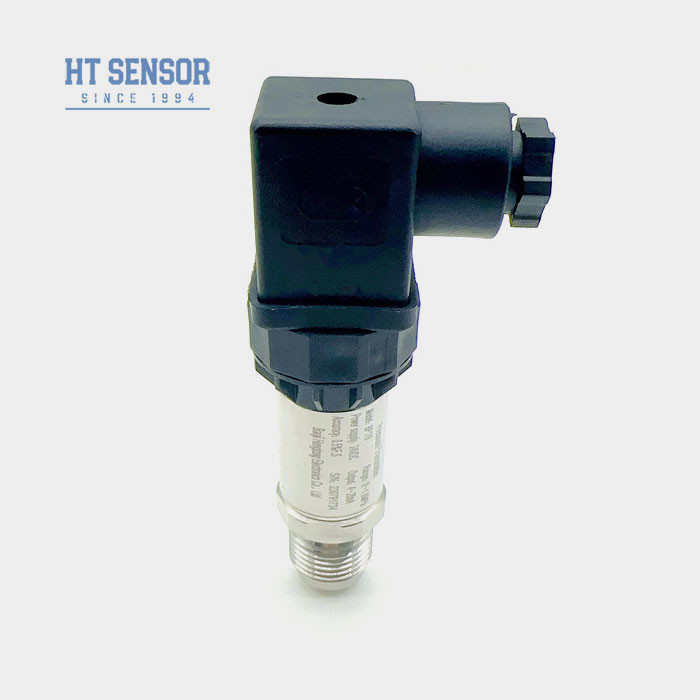

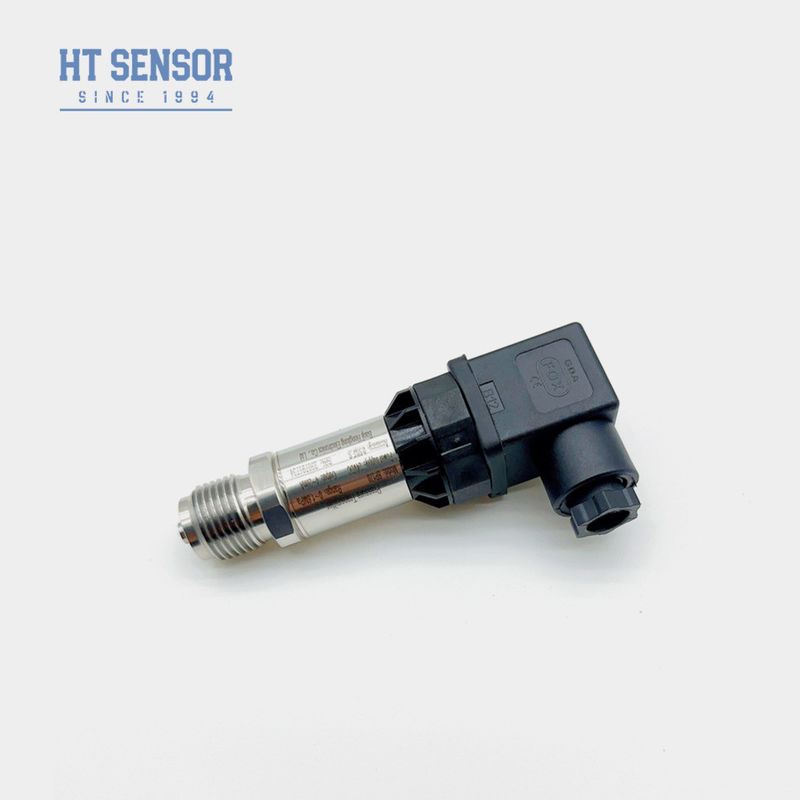

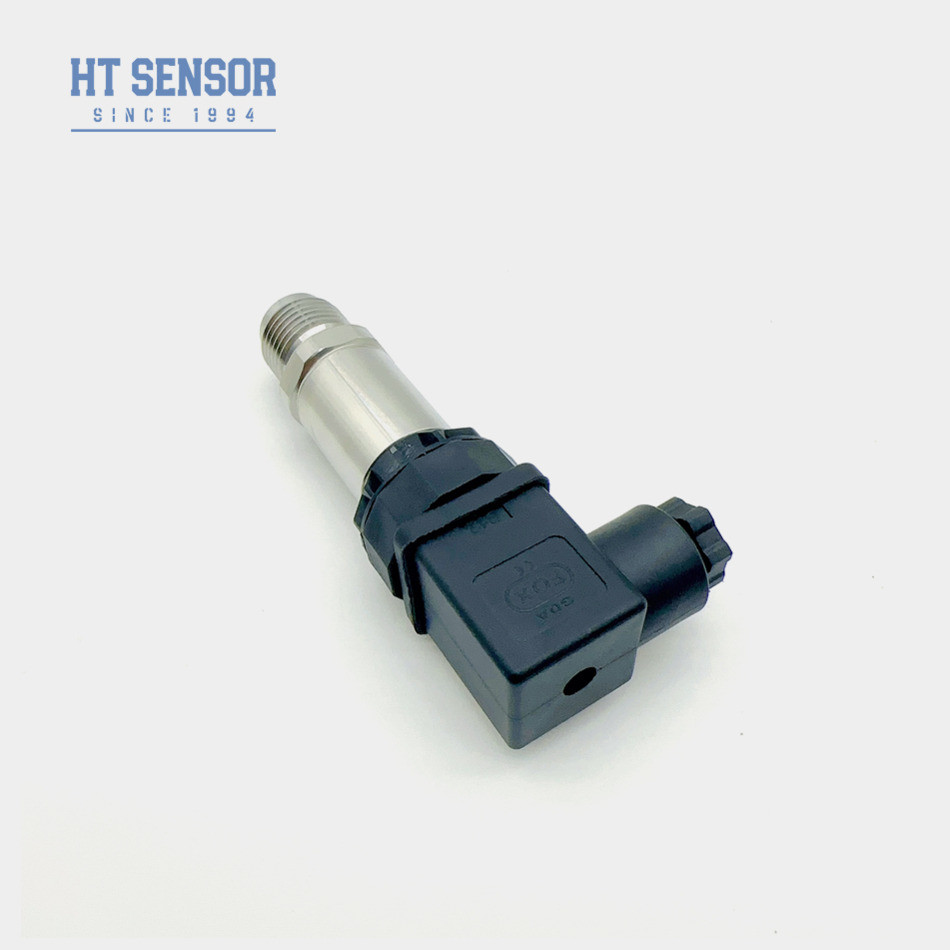

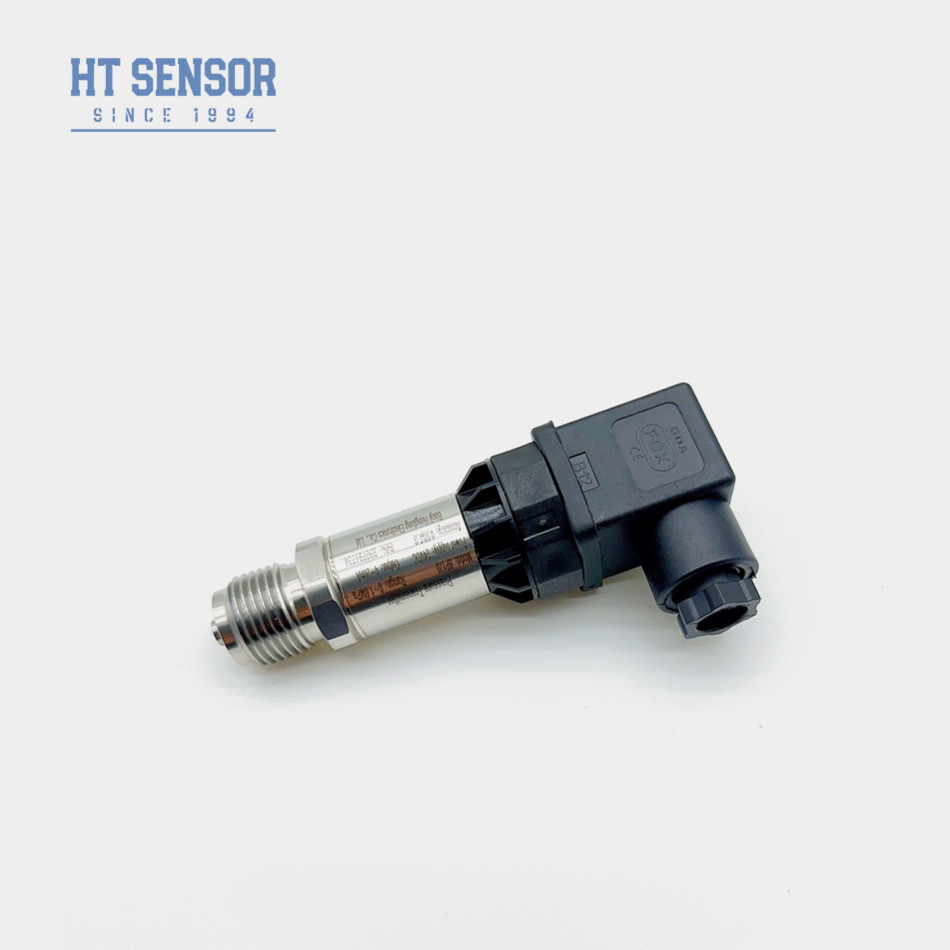

Transmisor de sensor de presión industrial BP170
Transmisor de presión BP170
Introducción del sensor de presión industrialtransmisor:
El transmisor de sensor de presión industrial BP170 adopta el núcleo del sensor relleno de aceite con aislamiento de silicio de la serie HT como elemento de medición de la señal. Los conectores especiales Hersman (DIN) convierten la señal del sensor en la señal de salida estándar requerida por el cliente utilizando nuestra propia PCB de alta precisión. Ampliamente utilizado en diversas industrias.
Características del productodel sensor de presión industrialtransmisor:
- 1. Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión.
- 2. Diseño compacto y ligero.
- 3. Alta precisión, estructura completamente de acero inoxidable.
Aplicacionesdel sensor de presión industrialtransmisor:
- 1. Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
- 2. Aplicado en las industrias marina y de aviación.
- 3. Utilizado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología.
- 4. Utilizado en sistemas de control hidráulico y neumático.
| Parámetros de rendimiento del sensor de presión industrialtransmisor | |
|---|---|
| Rango de medición | 0kPa ~ 10kPa…20MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad y histéresis | 0.1%FS |
| Estabilidad a largo plazo | ±0.1%F.S/Año (Típ.) ±0.2%F.S/Año (Máx.) |
| Deriva de temperatura del punto cero | ±0.02%F.S/℃ (≤100KPa) ±0.01%F.S/℃ (>100KPa) |
| Deriva de temperatura a escala completa | ±0.02%F.S/℃ (≤100KPa) ±0.01%F.S/℃ (>100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | 0-70℃ (≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20℃~80℃ |
| Temperatura de almacenamiento | -40℃~120℃ |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la carcasa | 304, 316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex db IIC T6 Gb |
| Clasificación de protección | IP65 |
| Sello de junta tórica | Caucho de flúor |
| Peso | ~0.25kg |
| Señal de salida | Voltaje de suministro | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Ejemplos de selección de sensor transmisor de presión |
| Consejos de pedido |
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
3. Al pedir transmisores con un cabezal de visualización LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
4. Para garantizar el funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos in situ y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
5. El rango de temperatura de trabajo nominal de la junta tórica de caucho de flúor es de -20℃ a 250℃. Cuando la temperatura de funcionamiento del producto es inferior a -20℃, es necesario elegir un sello de junta tórica de EPDM.
6. La longitud del cable por defecto es de 1.5m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si requiere un material de cable diferente, especifíquelo en el pedido.
7. Para requisitos especiales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o de radiofrecuencia fuerte, informe a nuestra empresa y especifíquelos en el pedido.
| Guía de pedidodel sensor de presión industrialtransmisor | |||||||||
| BP170X | Transmisor de presión analógico | ||||||||
| Código | Construcción del contorno | ||||||||
| 5 | Conector Packard | 6 | Cable de salida directa sellado de 1.5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann grande | ||||||
| Rango de medición | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa o MPa |
X: Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Otro | ||||||||
| Código | Señal de salida | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Otros (brida Φ50.4) | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Salida de cable sellada de 1.5 metros | ||||||||
| B4 | Otro | ||||||||
| Código | Tipo de presión | ||||||||
| G | Presión manométrica | ||||||||
| A | Presión absoluta | ||||||||
| S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
P1: ¿Son una empresa comercial?
R1: Somos un fabricante con más de 29 años de experiencia.
P2: Producto personalizado.
R2: Ofrecemos servicios OEM y de diseño personalizado.
P3: Garantía de calidad.
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío para el comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje.
R4: Los productos se envían generalmente por Express internacional, incluyendo UPS, FedEx, DHL e INT con flete prepago, también se puede utilizar su cuenta de envío para cobrar, embalaje estándar de exportación, incluyendo certificación de inspección.
P5: Contáctenos.
A5: Contamos con un equipo de ventas activo y experimentado para servirle en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el servicio en línea.
