Sensor transmisor de presión diferencial aceite-agua BP93420D-II con sensor de nivel DIN
Product Details
| Modelo: | Se aplicará el método de evaluación de los resultados. | Rango de acción: | 0-10kpa~2Mpa |
|---|---|---|---|
| El poder: | Se aplicará el método siguiente: | Producción: | 0.5-4.5V 4-20mA 0-10v Y así sucesivamente |
| El material: | de acero inoxidable | El hilo: | Hombre y mujer |
| Tipo de presión: | Presión diferencial | Clase de protección: | Protección IP65 |
| Temperatura de trabajo: | 0 a 60 °C | Conector: | DIN grande o OEM |
| Resaltar |
Sensor de transmisión de presión diferencial de acero inoxidable,Sensor de transmisión de presión diferencial con DIN,Sensor de presión diferencial femenino |
||
Product Description

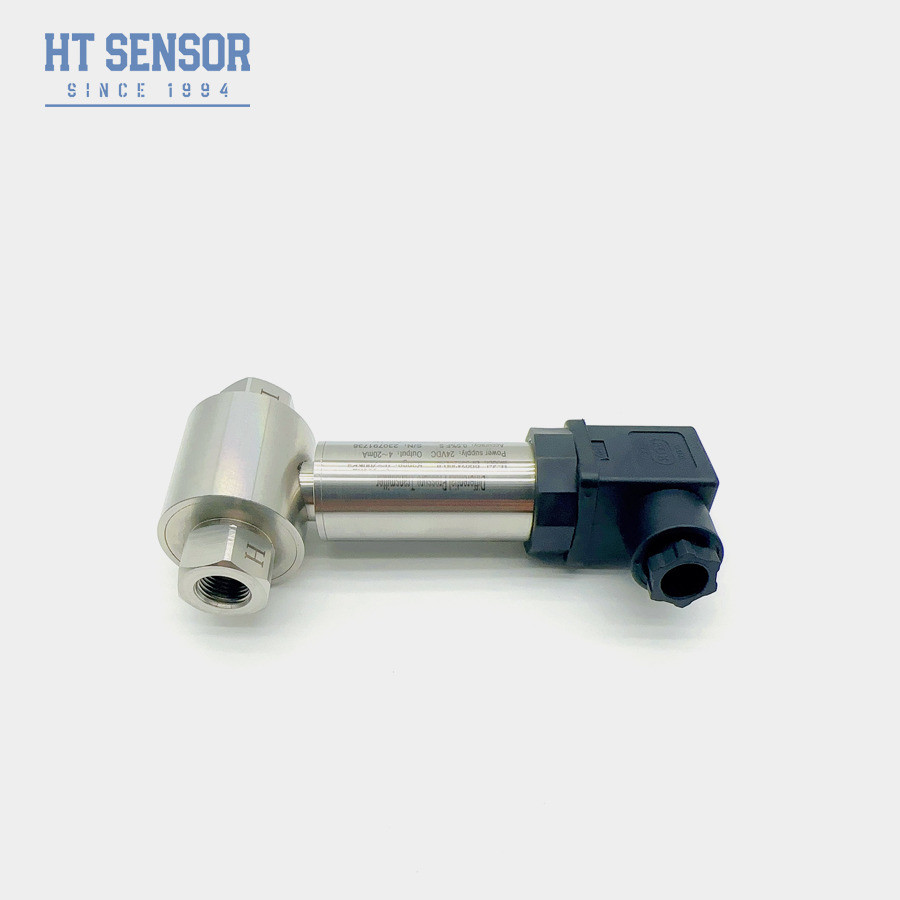

Sensor de transmisión de presión diferencial de aceite y agua BP93420D-II con DIN
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción:
Transmisor de presión diferencial BP93420DII utilizando un sensor de resistencia a la presión de silicio de difusión.Cuando se mide la diferencia de presión del diafragma ondulado del medio en lados opuestos del sensor,la señal de salida del puente de la pieza de sensor wheatstone tenía una buena relación lineal con la diferencia de presión, puede medir con precisión la diferencia de presión.industrias de energía eléctrica e hidrológica, como la aplicación en tuberías en diversos gases y líquidos, medición de presión diferencial.
Características del producto:
- El transmisor cuenta con un diseño estructural de acero inoxidable, por lo que es compacto y fácil de instalar
- Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y confiable
- La interfaz eléctrica puede seleccionarse como opción de conexión o cableado directo.
Aplicaciones:
- Apto para medir la presión diferencial de varios gases o líquidos en tuberías de industrias como el petróleo, la química, la energía y la hidrología.
- Aplicado en procesos industriales in situ como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimiento | |
|---|---|
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se calcularán en función de las emisiones de gases de efecto invernadero de la AELC. |
| Drift de temperatura cero | Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Desviación de la temperatura de la franja | Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Temperatura de compensación | La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 100°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|---|---|
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
| 010/20 mA |
3 cables |
|
| 0/1 ¢ 5V | ||
| 0.5 ∙ 4.5 V | 5VDC |
| Consejos para ordenar |
1. Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido
| Guía de pedidos | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Se aplicarán las siguientes medidas: | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
