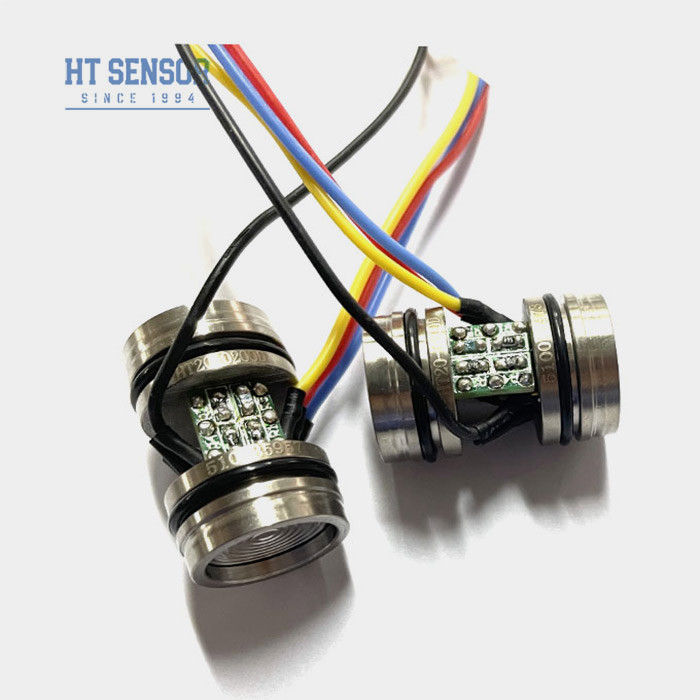

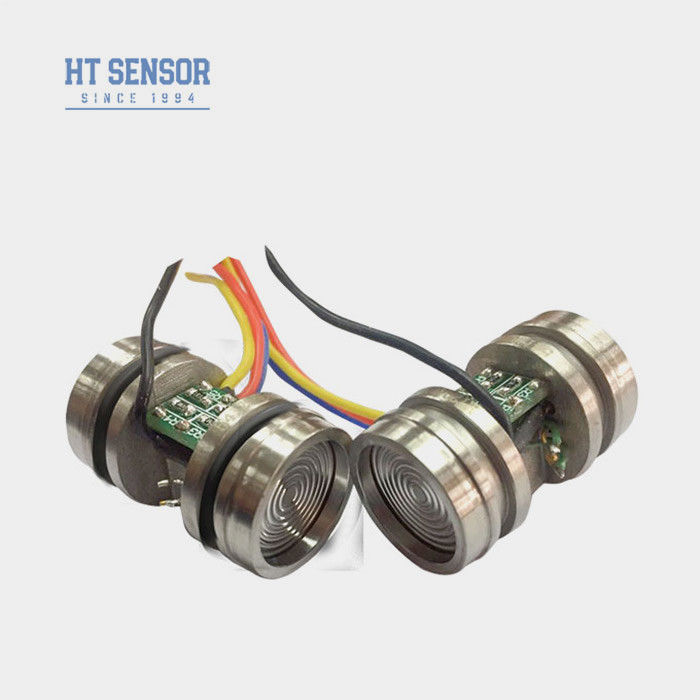

Sensor de presión de silicio difuso HT20V 10VDC Célula de sensor de presión diferencial pieoresistiva
Product Details
| Modelo NO.: | Las demás: | Tipo de cableado: | Cuatro alambres |
|---|---|---|---|
| Medio de medición: | Gas y líquido | Personalizado: | Personalizado |
| Fuerza: | 10VDC | Paquete de transporte: | caja de cartón |
| Tipo: | Sensor de presión piezoresistiva diferencial | Tipo de señal de salida: | Tipo analógico |
| Material: | Acero inoxidable | Personalización: | Disponible | Solicitud personalizada |
| Resaltar |
Sensor de presión de silicio difuso HT20V,Sensor de presión de silicio difuso 10VDC,Sensor de presión diferencial piezorresistivo de 10 VDC |
||
Product Description
Sensor de presión de silicio difuso diferencial HT20V 10VDC para ensayo de presión diferencial
Introducción de un sensor de presión de silicio difuso diferencial:
HT20V es un sensor de presión diferenciales un dispositivo sensible a la presión diferencial aislado por un doble diafragma ondulado de acero inoxidable.Las mediciones precisas se logran aislando el diafragma y llenando el aceite de silicona con el elemento sensible a la presión del silicioEl sensor adopta el chip de presión de silicio avanzado internacional con alta estabilidad y alta precisión, y adopta la base sinterizada diseñada por optimización de tensión.El proceso de producción del sensor incluye:: parche, unión de alambre de oro, soldadura por película, inyección de aceite de alto vacío, alivio de tensión de la circulación de presión, envejecimiento a alta temperatura, compensación de temperatura, etc.el tamaño y el método de sellado de los productos generales sean compatibles con los productos de la corriente principal internacional del mismo tipoSe utilizan ampliamente para la medición de la presión diferencial y el nivel en medios compatibles de acero inoxidable 316L.
Características del productocon un sensor de presión de silicio difuso diferencial:
- Rendimiento estable y fiable
- Alta resistencia a la presión estática
- Eficacia en cuanto a costes
- Detección de presión diferencial
- Instrumentos de calibración de presión
- Medición del nivel del líquido
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm.
| Parámetros de rendimientocon un sensor de presión de silicio difuso diferencial: | ||||
| Rango de medición | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Tipo de producto | - ¿ Qué es? | Unidad | ||
| Linealidad | ± 015 | ± 03 | % F.S. | |
| Repetibilidad | 0.05 | 0.1 | % F.S. | |
| Histeresis | 0.05 | 0.1 | % F.S. | |
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||
| Presión de explosión | 5 veces la escala completa | |||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||
| Material del diafragma | Las demás: | |||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||
| El choque | 100 g, 11 ms | |||
| Tiempo de respuesta | ≤ 1 ms | |||
| Sello de anillo O | Las demás materias textiles | |||
| Medio de llenado | Aceite de silicio | |||
| Peso | ~ 45 g | |||
| Los parámetros se ensayarán en las siguientes condiciones: tensión constante de 10 V y temperatura ambiente de 25oC. | ||||
| Proyecto de construccióncon un sensor de presión de silicio difuso diferencial | |
| Dimensión |  |
| Las notasSi hay algún cambio en los colores del cable, consulte la etiqueta adjunta al sensor para obtener información precisa. | |
| Conexión eléctrica y compensacióncon un sensor de presión de silicio difuso diferencial |
|
| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
