50.4mm Sensor de presión de silicio difuso Celular de sensor de presión de alta temperatura para prueba de líquido
Detalles del producto
| Modelo NO.: | Se aplicará el método de evaluación de la calidad. | Rango: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro o 4 alambres | Medio de medición: | Aire y líquido |
| Diámetro: | 50.4 mm | Producción: | 100 mv + 30 mv |
| Fuerza: | 1,5A | Tipo: | Sensor de presión de silicio difuso |
| Tipo de señal de salida: | Cosa análoga | Material: | Acero inoxidable |
| Personalización: | Disponible | Solicitud personalizada | ||
| Resaltar |
50Sensor de presión de silicio difuso de.4 mm,Sensor de presión de silicio difuso de alta temperatura,Sensor de presión de alta temperatura para ensayo de líquido |
||
Descripción del Producto

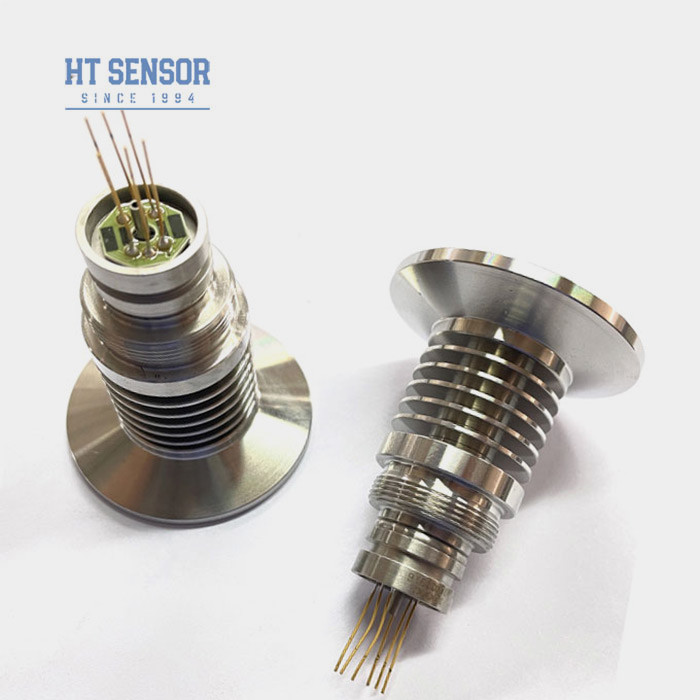

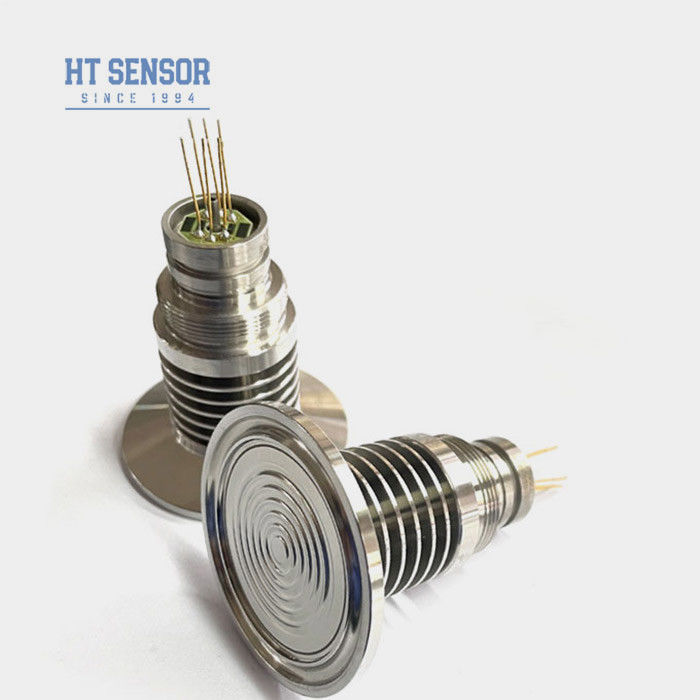

Sensor de presión de silicio difuso de alta temperatura HT-IQT-B 50,4 mm para ensayo de líquidos
HT-IQT-B PiezoresistivoEl silicioSensor de presión
Introducción del sensor de presión de silicio difuso a alta temperatura:
HT-IQT-B es un sensor de presión de silicio de difusión de alta temperatura, sensor de presión de abrazadera utilizando tecnología de llenado de aceite de silicona desechable.Obstrucción insalubre y adhesiva. Con estructura de disipador de calor, adecuado para mediciones de alta temperatura. Ampliamente utilizado en la industria alimentaria, farmacéutica, vitivinícola y de otros sectores sanitarios y el medio de medición puede estar contaminado.
Los productos de construcción y tamaño especiales pueden ser personalizados. Tenemos una línea de producción madura, podemos completar la tarea de producción a tiempo y con calidad.
Aplicacionescon una capacidad de transmisión superior a 20 W,:
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
- Industria alimentaria y de bebidas
- Control de procesos industriales
- Industria farmacéutica
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada: 2,5 KΩ~6 KΩ
- Impedancia de salida: 2,5 KΩ~6 KΩ
- Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
| Parámetros de rendimientocon una capacidad de transmisión superior a 20 W,: | |||||
| Rango de medición | Escala (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Se aplicarán las siguientes medidas: | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| Histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 220 g | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C | |||||
| Proyecto de construcción | |
| Dimensión |
|
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
