Transmisor de presión diferencial BP93420D-II con DIN para prueba de líquidos, sensor de nivel diferencial
Product Details
| Modelo: | Se aplicará el método de evaluación de los resultados. | Rango: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potencia: | La velocidad máxima de la corriente de corriente será de 24 VDC (~12-32 VDC). | Producción: | 4-20mA 0-10v Y así sucesivamente |
| El material: | Acero inoxidable | El hilo: | Macho y hembra G1/4 M20*1.5 y así sucesivamente |
| Tipo de presión: | Sensor del transmisor de presión diferencial | Clase de protección: | Protección IP65 |
| Temperatura de trabajo: | 0 a 60 °C | Conector: | DIN grande o OEM |
| Resaltar |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description

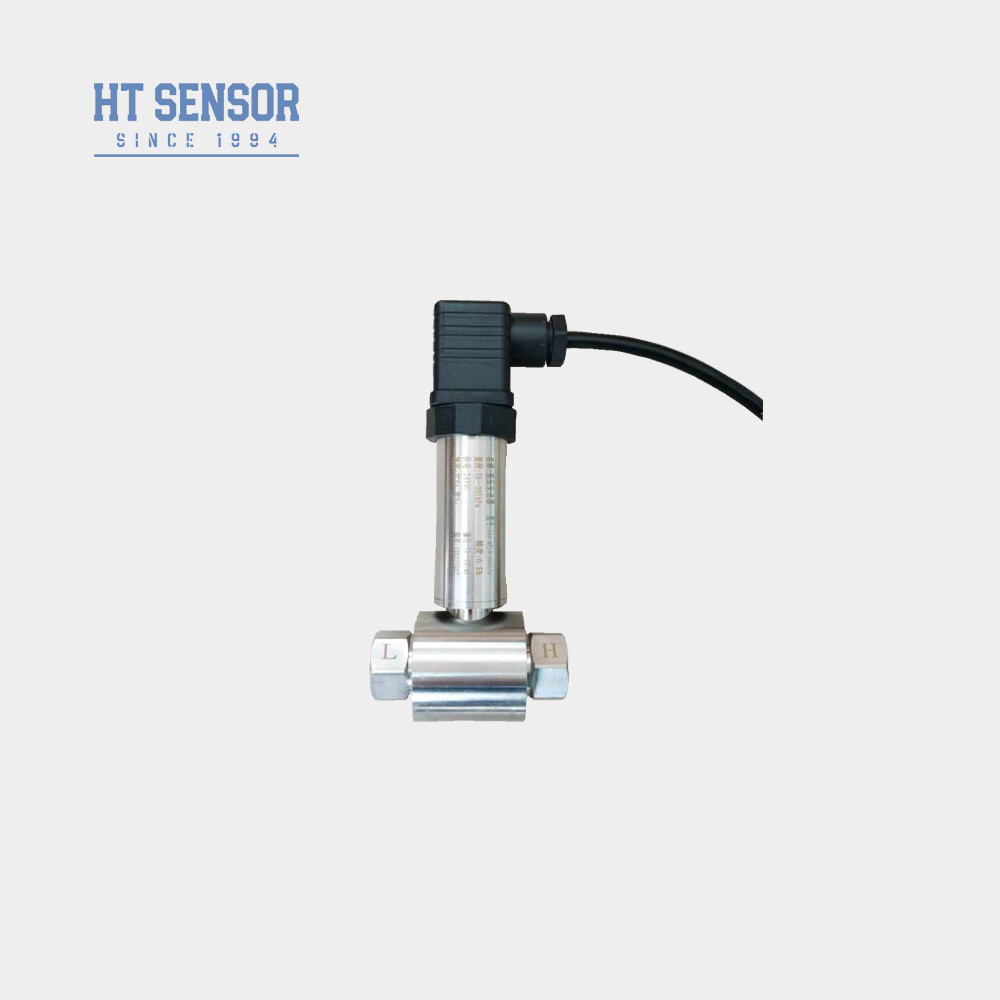

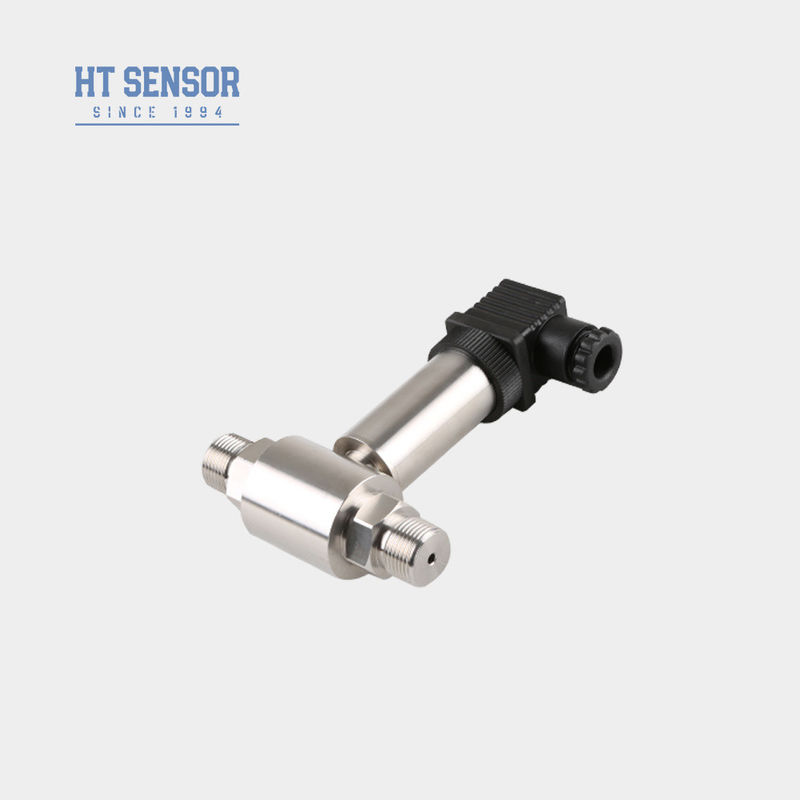

Transmisor de Presión Diferencial BP93420D-II con DIN para Sensor de Nivel Diferencial de Prueba de Líquidos
BP93420DIIDiferencialPresiónTransmisor
Introducción del sensor transmisor de presión diferencial:
El BP93420DII es un transmisor de presión diferencial equipado con un sensor piezorresistivo de silicio por difusión, que presenta puertos de presión duales para la conexión a tuberías o líneas de impulsos. Este dispositivo está diseñado para medir diferencias de presión tanto en medios gaseosos como líquidos, capaz de manejar sobrepresión, vacío y condiciones casi estáticas.
El sensor utiliza un diafragma cerámico de estado sólido que se deforma bajo presión aplicada, con la tensión resultante produciendo un cambio proporcional en la resistencia. Esta señal es procesada por un convertidor electrónico integrado dentro de la carcasa, que emite una señal estandarizada de 0–10 V o 4–20 mA.
La instalación se facilita mediante conexiones roscadas, lo que hace que el transmisor sea adecuado para diversas aplicaciones industriales y sanitarias. Los casos de uso típicos incluyen el monitoreo de diferencias de presión en sistemas de calefacción (entre las líneas de suministro y retorno), así como el control de filtros, ventiladores y compresores.
Características del productodel sensor transmisor de presión diferencial:
- El transmisor presenta un diseño estructural de acero inoxidable, lo que lo hace compacto y fácil de instalar
- Se somete a una estricta compensación de temperatura y cribado de envejecimiento, lo que garantiza un rendimiento estable y confiable
- La interfaz eléctrica se puede seleccionar como una opción de conexión enchufable o cableado directo.
Aplicaciones del sensor transmisor de presión diferencial::
- Adecuado para medir la presión diferencial de varios gases o líquidos en tuberías de industrias como la petrolera, química, energética e hidrológica.
- Aplicado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología
- Medición de presión para tuberías y cámaras de horno
| Parámetros de rendimiento del sensor transmisor de presión diferencial: | |
|---|---|
| Rango de medición | 0-10KPa……~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga unilateral | ≤3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo | ±0.5%F.S/Año(≤200KPa) ±0.2%F.S/Año(＞200KPa) |
| Deriva de temperatura cero | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Deriva de temperatura de span | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Temperatura de compensación | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura de funcionamiento | -30℃~80℃ |
| Temperatura de almacenamiento | -40℃~100℃ |
| Vibración | 10g,55Hz ～ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Intrínsecamente seguro y a prueba de explosiones |
| Clasificación de protección | IP65 |
| Peso | ~0.45kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 hilos |
| 0～10/20mA |
3 hilos |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Consejos para pedidos |
1. Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2. Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor, asegurando una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3. Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4. Para requisitos especiales como vibración fuerte, fuerza de impacto instantáneo, fuerte interferencia electromagnética o interferencia de radiofrecuencia, informe a nuestra empresa y especifique estos requisitos en el pedido
| Guía de pedidos | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del contorno | |||||||
| DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa……~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 Macho | |||||||
| J2 | G1/2 Macho | |||||||
| J3 | G1/4 Macho | |||||||
| J4 | 1/2 NPT Macho | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellado | |||||||
| B4 | Otro | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
