BPHT24-III Sensor de presión del diafragma de descarga Transmisor de presión digital para bebidas líquidas
Product Details
| Modelo no.: | Se aplican las siguientes medidas: | Rango de acción: | 0-10kpa~35Mpa |
|---|---|---|---|
| El poder: | 12-36Vdc | Producción: | 4 a 20 mA |
| Materiales para la vivienda: | De aleación de aluminio | Tipo de presión: | Presión de medición, presión absoluta, sellada |
| Especificación: | Sensor de presión del diafragma | El hilo: | G1/2 M20*1,5 1/2NPT |
| Mediano de medición: | Líquido, gas, pegamento para bebidas, etc. | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión del diafragma de descarga BPHT24-III,Sensor de presión digital del diafragma,Transmisor de presión digital para bebidas líquidas |
||
Product Description
BPHT24-III Sensor de presión del diafragma de descarga Transmisor para bebidas líquidas

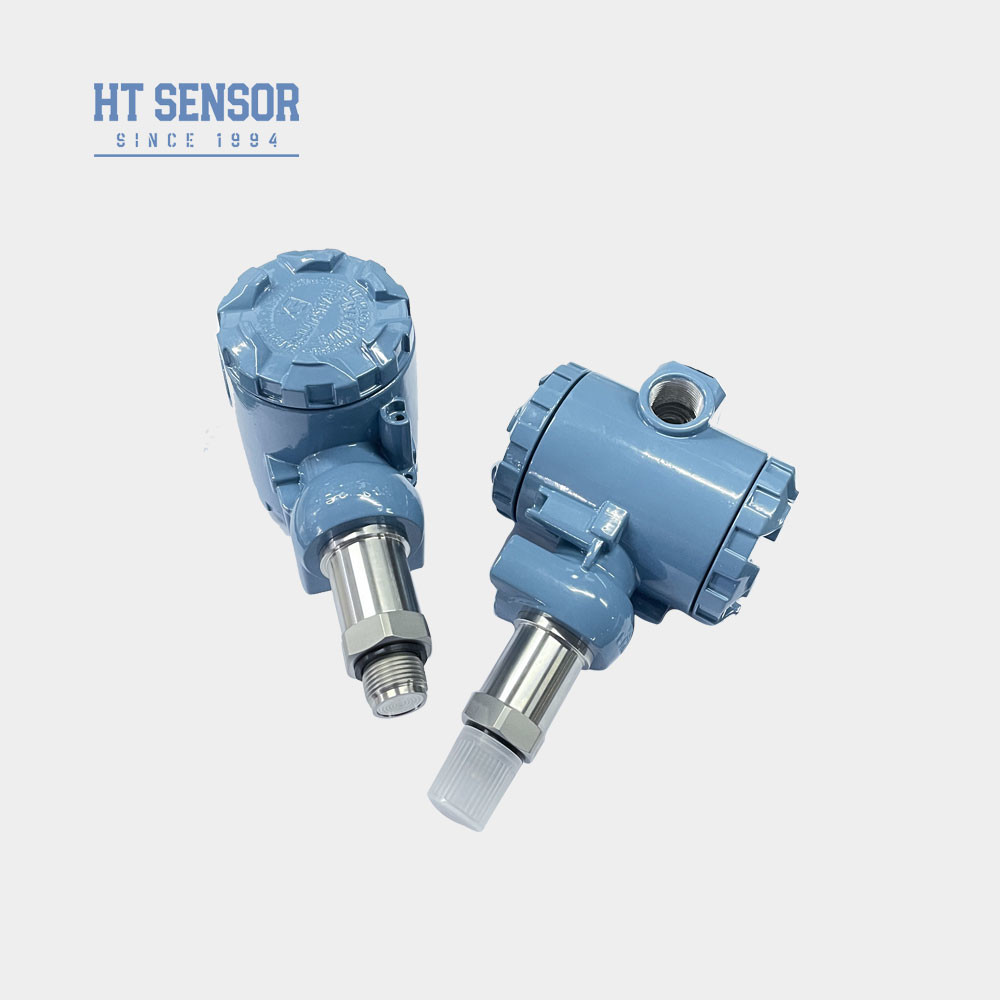

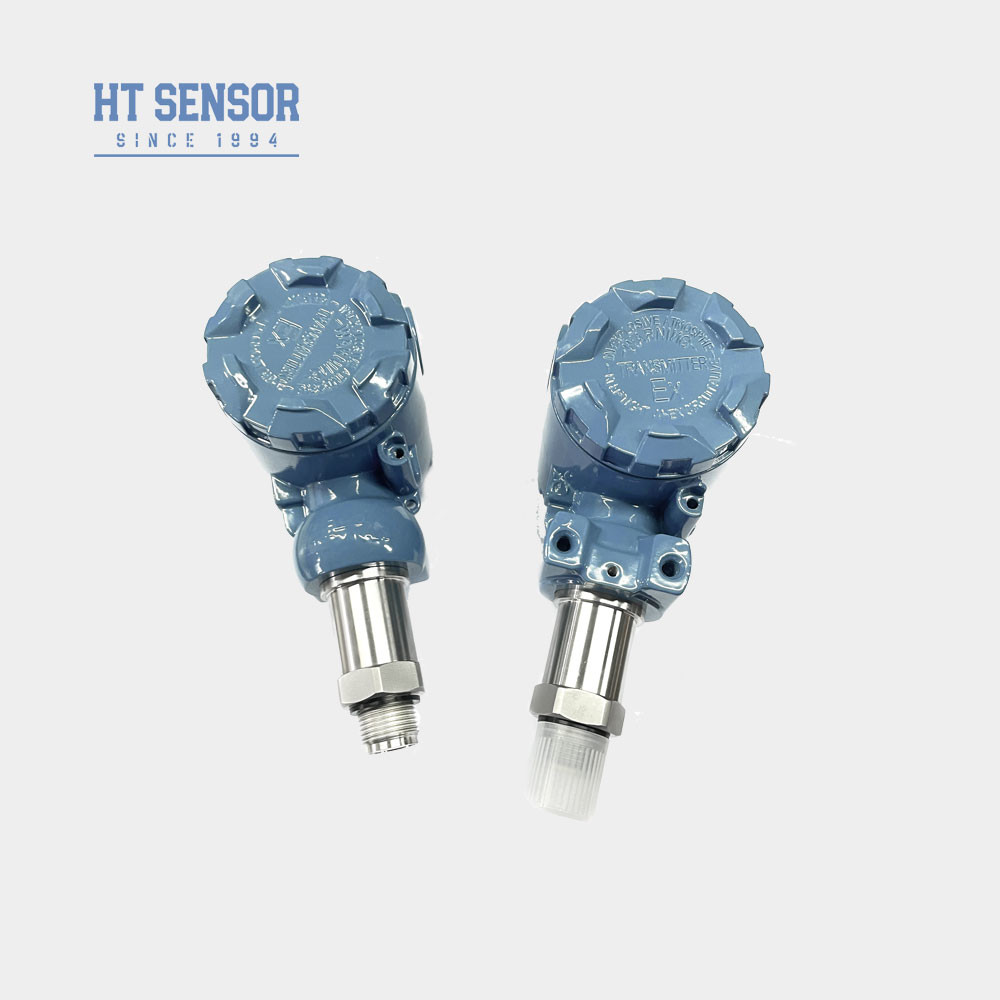

Transmisor de presión BPHT24-III
Introducción del sensor de presión del diafragma de descarga:
El transmisor de presión con diafragma lleno BPHT24-III utiliza el núcleo de difusión de silicio de diafragma plano de la serie HT como elemento de medición de la señal.El circuito de procesamiento de la señal se encuentra en la carcasa 2088 y convierte la señal de presión en la señal de salida estándar. Garantizar una medición fiable y precisa de la presión en un entorno higiénico.
Los transmisores de presión de descarga BPHT24-III son adecuados para las industrias alimentaria, de bebidas, farmacéutica, de bioingeniería y otras.El diafragma de aislamiento totalmente metálico está soldado directamente con la unión de proceso para garantizar la conexión precisa entre la unión de proceso y el diafragma de mediciónPor lo tanto, no se requieren juntas de sellado adicionales y no se miden zonas muertas.y la presión del proceso desde el diafragma hasta el sensor piezorresistivo se transfiere estáticamente a través de un fluido de llenado aprobado higiénicamente.
Características del productocon un sensor de presión del diafragma:
2Diseñado para aplicaciones higiénicas para evitar la escalación media
3Alta precisión con una estructura de acero inoxidable
4Es fácil de limpiar.unaajustable y desplegable
Aplicacionescon un sensor de presión del diafragma:
1. Adecuado para medir gases y líquidos no corrosivos con 316L
2Ideal para la protección del medio ambiente y la industria química
3. Utilizado en las industrias marítima y de aviación
4Muy adecuado para su uso en las industrias médica, biofarmacéutica e higiene alimentaria
| Parámetros de rendimientocon un sensor de presión del diafragma | |
| Rango de medición | Se trata de un sistema de control de velocidad. |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,8 kg |

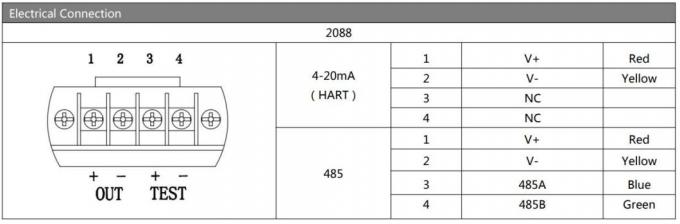

| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Proyecto de construcción | |

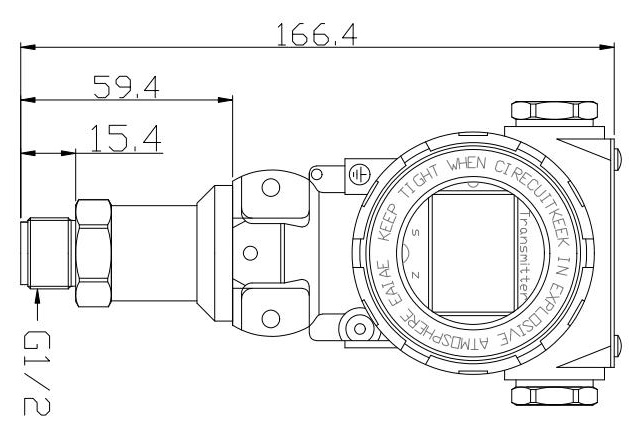

| Dimensión | |
| Consejos para ordenar |
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.

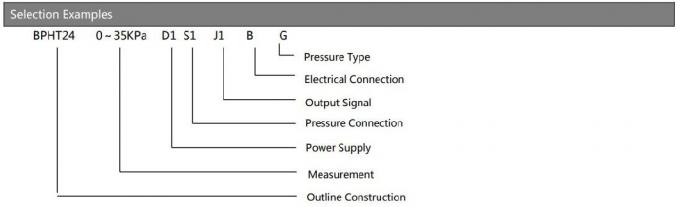

| Guía de pedidos | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| 9o de junio | Muestra el transmisor de presión | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| T. | Transmisor de presión resistente a altas temperaturas | |||||||
| Rango de medición | Se trata de un sistema de control de velocidad. | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

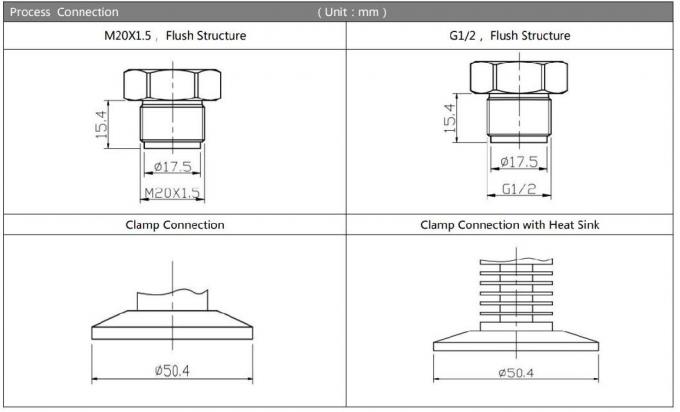

| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
