24VDC Tipo de transmisión de nivel de presión diferencial Hart LCD Tipo de transmisión Dp
Product Details
| Modelo no.: | Se aplicará el método de clasificación de los productos. | personalizado: | personalizado |
|---|---|---|---|
| Max Range: | 2Mpa | Producción: | 4-20ma |
| Min Range: | 10kPa | Tipo de presión: | Presión diferenciada |
| Paquete de transporte: | Embalaje estándar para exportación con cartón | Especificación: | 10kpa~2Mpa |
| Código del SH: | 9026201090 | El tipo: | Transmisor de presión diferencial |
| Mediano de medición: | gas o líquido | Grado de precisión: | 00,25%, 0,5%,00,3% |
| Resaltar |
Transmisor de nivel de tipo de presión diferencial de 24 VDC,Tipo de nivel de transmisión de presión diferencial Hart,Transmisor de tipo Dp de pantalla LCD Hart |
||
Product Description

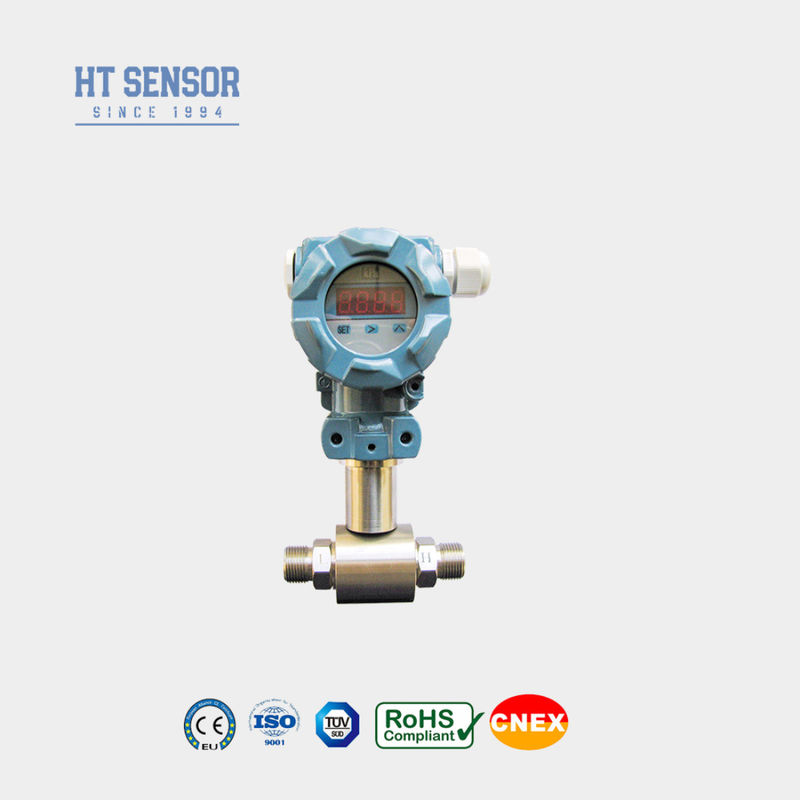

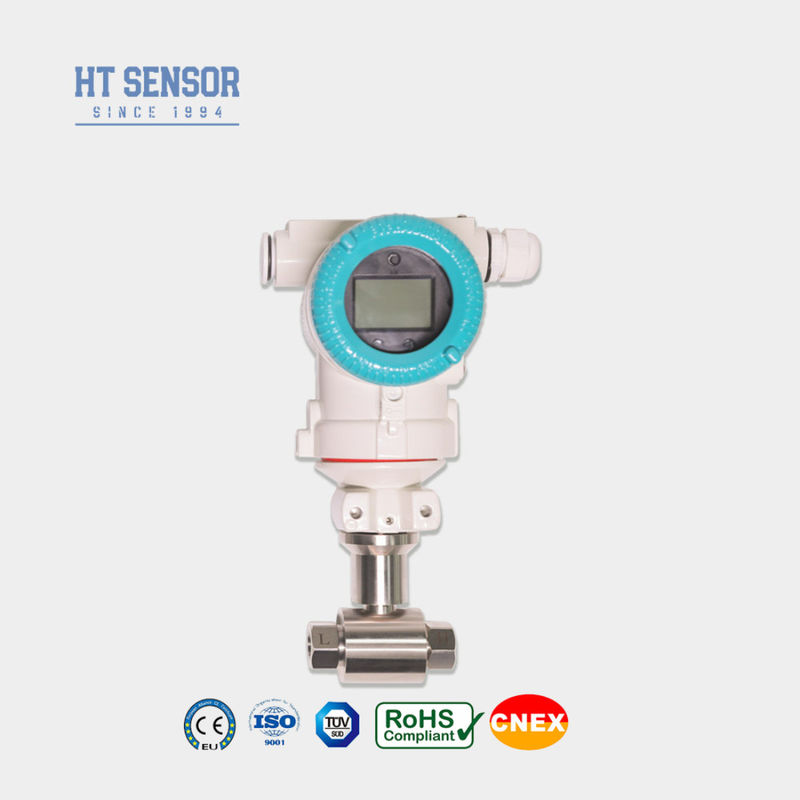

El transmisor de presión diferencial BP93420DIII emplea un sensor de silicio piezorresistivo.Los transmisores de presión diferencial (DP) miden la diferencia entre dos presiones. Utilizan un punto de referencia llamado presión del lado bajo y lo comparan con la presión del lado alto.Los puertos del instrumento están marcados en el lado superior y en el lado inferior.El transmisor es ideal para realizar mediciones de presión diferencial en diversas aplicaciones de gas y líquido, particularmente en industrias como el petróleo, la química para instalaciones de tuberías.
1Diseño estructural de acero inoxidable, lo que lo hace compacto y fácil de instalar
2Se somete a una estricta compensación de temperatura y detección de envejecimiento.
Las lecturas de presión aplicada son adquiridas por los diafragmas, que registran la presión como deformación superficial y traducen ese valor en una señal electrónica.Esta señal se transfiere al módulo de presión diferencial, que compara los dos valores y expresa la diferencia de presión como un valor de libras por pulgada cuadrada (psi), bar o kilopascal (kPa).Estos diafragmas están totalmente soldados para mantener la integridad del recipiente en condiciones de vacío aplicaciones- ¿ Qué pasa?
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna. |
| Temperatura de compensación | La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 100°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304 de acero inoxidable, aluminio fundido |
| Material del diafragma | Acero inoxidable 316L |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~1,4 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera. | Dos/Tres/Cuatro alambres |
| 4 ¢ 20mA con Hart | Dos cables | |
| Protocolo de comunicación RS485 | Cuatro alambres |
Consejos para ordenar:
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte electromagnética o interferencia de radiofrecuencia, por favor informe a nuestra empresa y especificarlos en el pedido
Guía de pedidos:
| BP93420 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| DIII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ¢ 20 mADC | S2 | 4 ¢ 20mADC con Hart | |||||
| S3 | Se trata de un sistema de seguridad. | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
