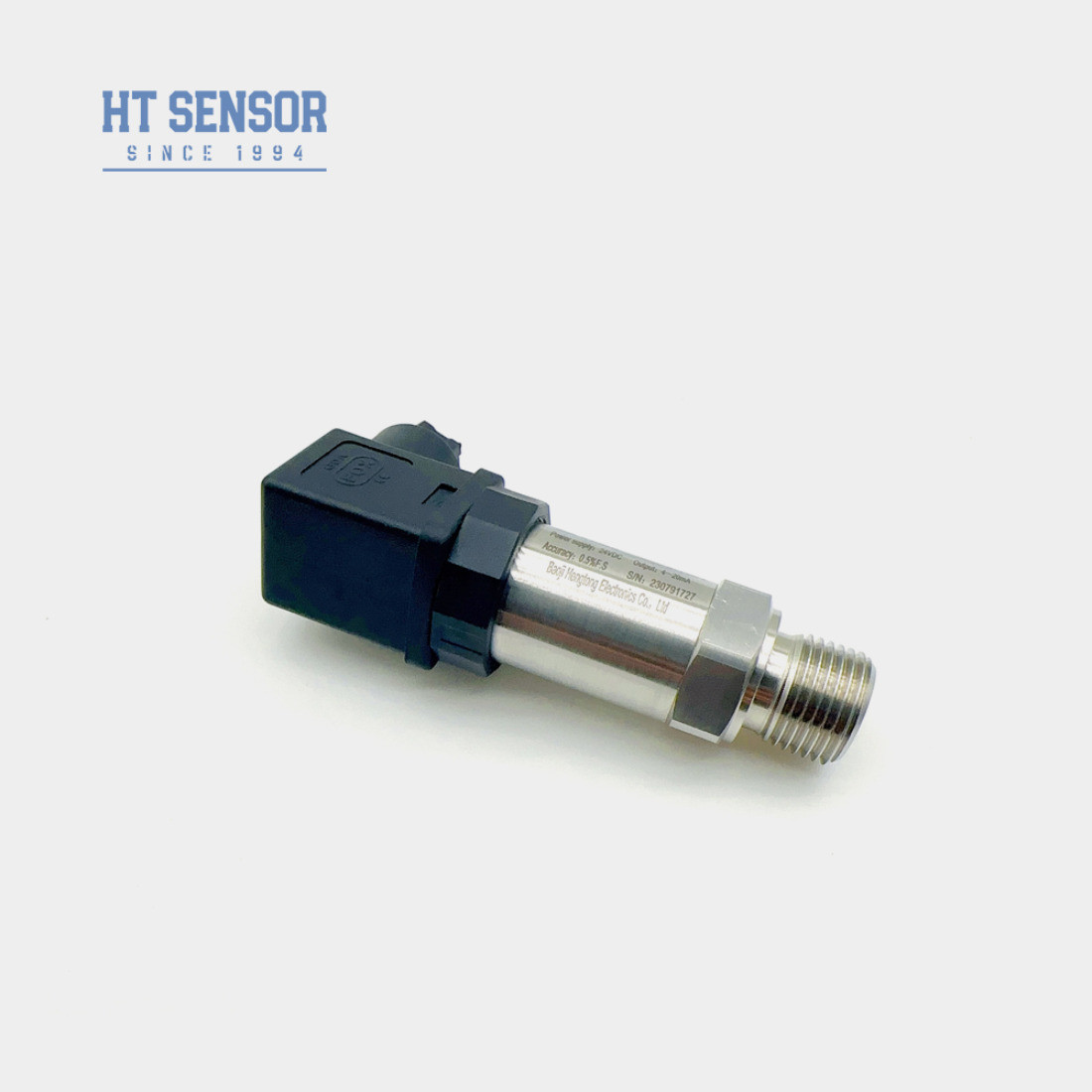

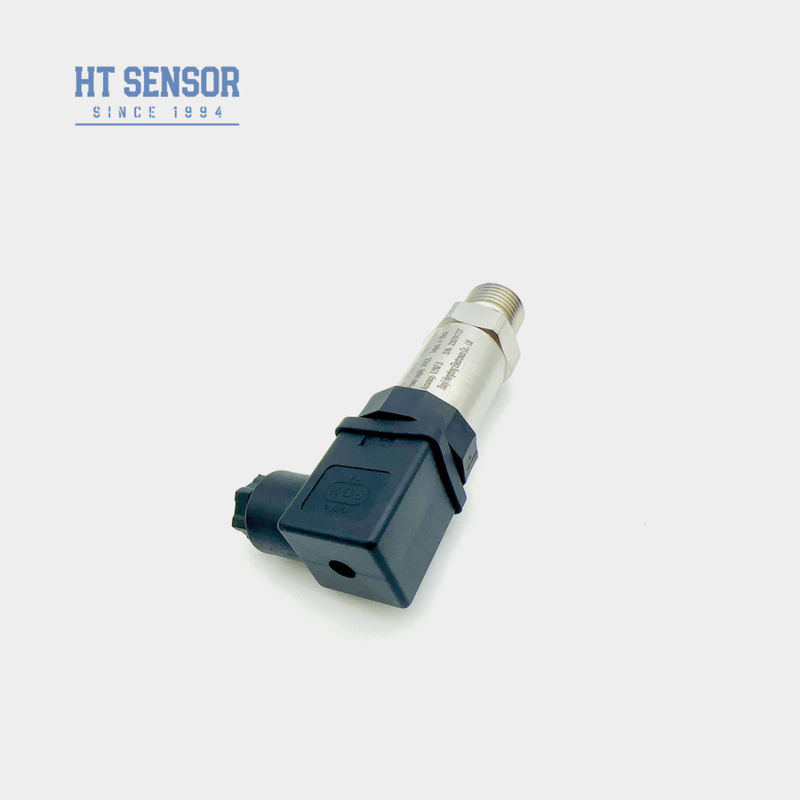

Sensor de transmisión de presión BP93420-IB 0,5-4,5VDC Transmisor de presión de silicio difuso
Detalles del producto
| Modelo no.: | BP93420-IB | El poder: | La velocidad máxima de la corriente de corriente será de 5 VDC /12-36 VDC. |
|---|---|---|---|
| El hilo: | G1/2, M20 por 1.5, 1/2NPT | Estabilidad a largo plazo: | +-0,2%F.S/Año (tipo) |
| Materiales para la vivienda: | Las demás: | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Mediano de medición: | Aire líquido. Aceite de agua | Grado de precisión: | 00,5%, 0,25% |
| Rango de presión: | 0kpa ~ 5kpa... 100MPa | Señales de salida: | 4-20mA o RS485 Modobus |
| Resaltar |
Sensor de transmisión de presión BP93420-IB,Sensor del transmisor de presión 0,5 VDC |
||
Descripción del Producto
Sensor HT de salida de señal 0,5-4,5VDC Sensor de transmisión de presión de silicio difuso
BP93420IB Sensor de transmisión de presión
El sensor de transmisión de presión:
BP93420IB sensor de transmisión de presión es el uso del principio de efecto piezoresistivo, el sensor de presión de silicio difuso utiliza el principio de efecto piezoresistivo,adopta la tecnología integrada mediante doping y difusión, a lo largo de la dirección cristalina característica en la hoja de silicio monocristalino, hace la resistencia a la deformación, y forma el puente de Wheisser.el micromecanizado anisotrópico en todo tipo de materiales de silicio está compuesto por un sensor de silicio difuso que integra la detección de conversión electrodinámica y sensible a la fuerza
Características del productode un sensor de transmisión de presión:
1.El efecto piezorresistivo de esta resistencia de fuerza en chips de silicio no tiene zona muerta en el rango bajo cerca del punto cero, y el rango del sensor de presión puede ser tan pequeño como unos pocos Kpa.
2.Alta sensibilidad de salida
3.Alta precisión, toda la estructura de acero inoxidable.
4.El chip adopta un proceso integrado y no tiene partes de transmisión, es de tamaño pequeño y de peso ligero
Aplicacionesde un sensor de transmisión de presión:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
Parámetros de rendimiento del sensor del transmisor de presión:
| Rango de medición | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | 0.1% FS |
| Histeresis | 0.1% FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,15 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Las puntas de orden del sensor del transmisor de presión |
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3Cuando se ordene con cabeza de pantalla LCD o LED del transductor, la potencia del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto,se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el emplazamiento y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable..
5El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
6La longitud predeterminada del cable es de 1,5 m y hay tres tipos de materiales para elegir.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
7En caso de fuerte vibración, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia y otros requisitos especiales, informe a nuestra empresa e indique en el pedido.
| Guía de pedido del sensor del transmisor de presión | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - No hay nada.1. . .0 ~ 0.01... 100MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
