1-5V Sensor de presión piezorresistiva Salida de señal Sensor de presión de silicio difuso
Product Details
| Modelo no.: | BP93420-IB | El poder: | La velocidad máxima de la corriente de corriente será de 5 VDC /12-36 VDC. |
|---|---|---|---|
| El hilo: | G1/2, M20 por 1.5, 1/2NPT | Estabilidad a largo plazo: | +-0,2%F.S/Año (tipo) |
| Materiales para la vivienda: | Las demás: | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Mediano de medición: | Aire líquido. Aceite de agua | Grado de precisión: | 00,5%, 0,25% |
| Rango de presión: | 0kpa ~ 5kpa... 100MPa | Señales de salida: | 4-20mA o RS485 Modobus |
| Resaltar |
Sensor de presión piezorresistiva de 5 V,Salida de la señal del sensor de presión piezorresistiva,Sensor de presión de silicio difuso de 5 V |
||
Product Description

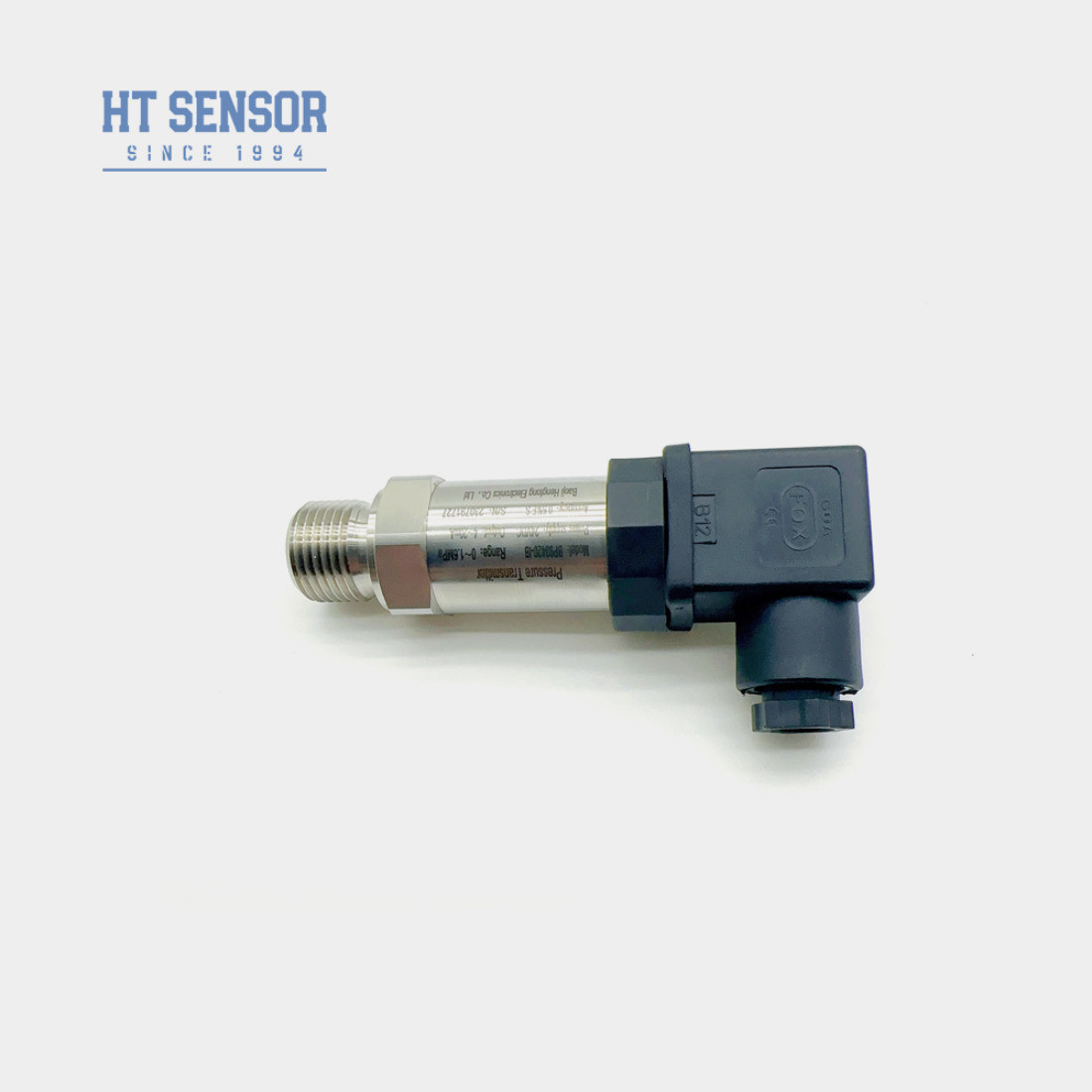

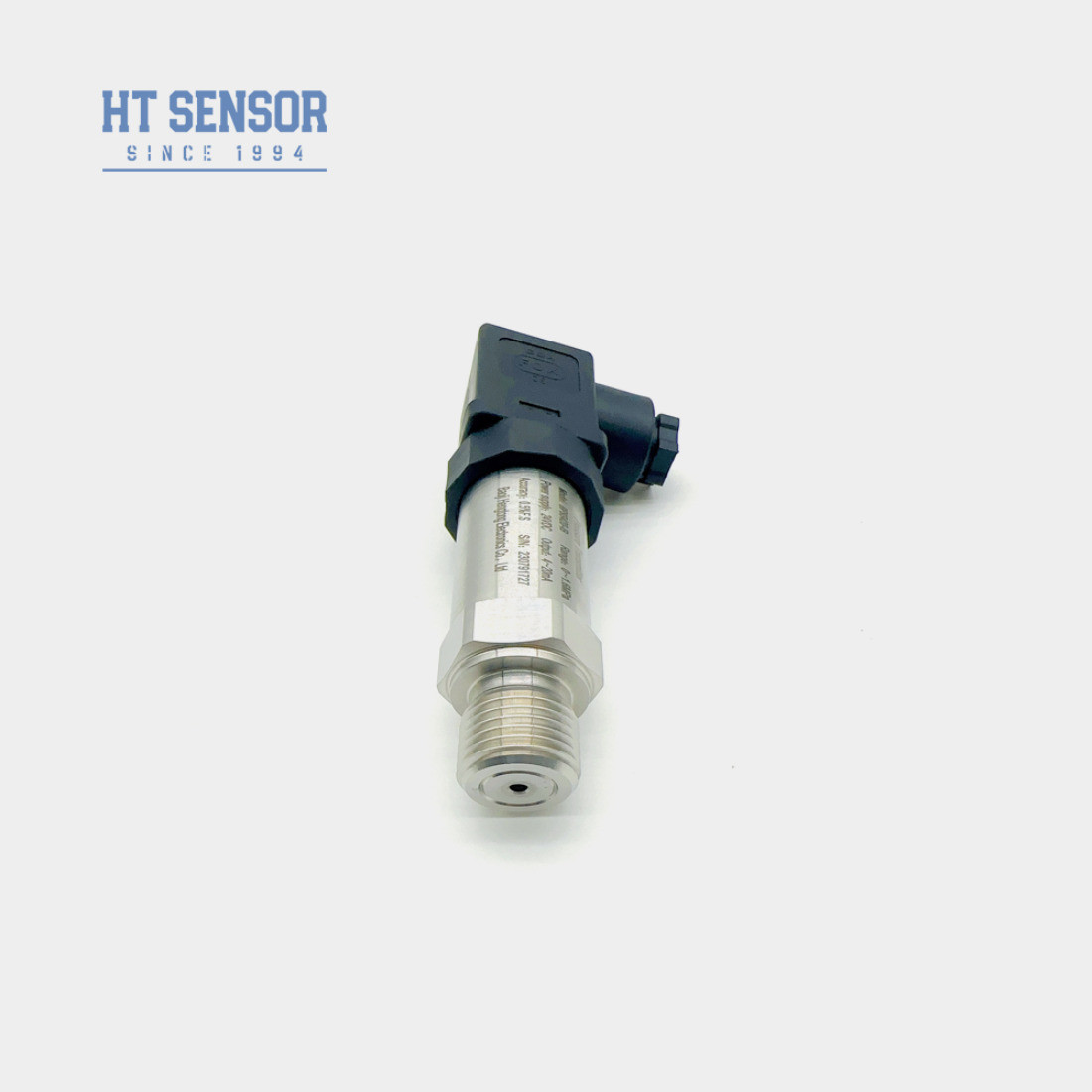

Sensor HT BP93420-IB 1-5V Salida de señal Sensor de transmisión de presión de silicio difuso
BP93420IB Sensor de transmisión de presión
El sensor de transmisión de presión:
El sensor de transmisión de presión BP93420IB es el uso del principio de efecto piezorresistivo, el uso de tecnología integrada a través de difusión de dopaje,con una longitud de 1 mm o más, pero no superior a 15 mm,, hechos de resistencia a las tensiones, constituyen el puente utilizando las propiedades mecánicas elásticas de los materiales de silicio, micromecanizado anisotrópico en todos los materiales de silicio,con una capacidad de transmisión superior a 20 W,.
Los sensores de presión de silicio difuso se utilizan principalmente en sistemas de control de procesos, instrumentos de calibración de presión, sistemas hidráulicos, instrumentos biomédicos, sistemas hidráulicos y válvulas,medición del nivelEn el caso de las industrias industriales, como las de los equipos de refrigeración y de control HVAC y otras, se puede decir que todas las industrias con altos requisitos de automatización pueden utilizar sensores de presión de silicio difuso.
Parámetros de rendimiento del sensor del transmisor de presión:
| Rango de medición | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | 0.1% FS |
| Histeresis | 0.1% FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa | Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,15 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Características del productode un sensor de transmisión de presión:
- 1.El efecto piezorresistivo de esta resistencia de fuerza en chips de silicio no tiene zona muerta en el rango bajo cerca del punto cero, y el rango del sensor de presión puede ser tan pequeño como unos pocos Kpa.
- 2.Alta sensibilidad de salida
- 3.Alta precisión, toda la estructura de acero inoxidable.
- 4.El chip adopta un proceso integrado y no tiene partes de transmisión, es de tamaño pequeño y de peso ligero
Aplicacionesde un sensor de transmisión de presión:
- 1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
- 2Aplicado en las industrias marítima y de aviación
- 3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- 4Utilizado en sistemas de control hidráulico y neumático
| Las puntas de orden del sensor del transmisor de presión |
Cuando se seleccione el rango superior o inferior, la amplitud se controlará dentro del ± 30% FS.
■ El modo de presión se divide en presión de calibración, presión absoluta y presión de sellado, según la necesidad de una selección razonable.
■ Confirmar la sobrecarga máxima del sistema, la sobrecarga máxima del sistema debe ser inferior al límite de protección contra la sobrecarga del sensor,de lo contrario afectará a la vida útil del producto, e incluso dañar el producto.
■ No toque el diafragma con ningún objeto duro, de lo contrario provocará que se rompa.■ El material y el proceso de fabricación del núcleo de presión negativa no son los mismos que el del núcleo de presión positiva, y el núcleo de presión negativa no puede ser reemplazado por el núcleo de presión del medidor.
■ Consulte el manual de instrucciones cuidadosamente antes de la instalación para evitar daños en el producto debido a una instalación incorrecta.
■ El uso inadecuado puede resultar en peligro y lesiones personales.
■ Sacar el núcleo de la cáscara, no tirar del cable y la pierna de la tubería.
| Guía de pedido del sensor del transmisor de presión | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - No hay nada.1. . .0 ~ 0.01... 100MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
