Sensor HT Transductor de presión Sensor de dos cables Transmisor de presión 4-20 MA Mini conector
Product Details
| Modelo no.: | BP157 | MUERA: | Muerte del sensor NOVA |
|---|---|---|---|
| Temperatura de la remuneración: | -10~70℃ | Materiales para la vivienda: | 304 S.S |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Origen: | Baoji, China |
| El tipo: | Transmisor de presión MINI | Mediano de medición: | gas o líquido |
| Rango de presión: | 0kpa~10kpa...20MPa | Marcado: | ExiaIICT6 |
| Resaltar |
Sensor HT Sensor del transductor de presión,Sensor de transductor de presión dos alambres,Transmisor de presión 4-20 MA con conector pequeño |
||
Product Description

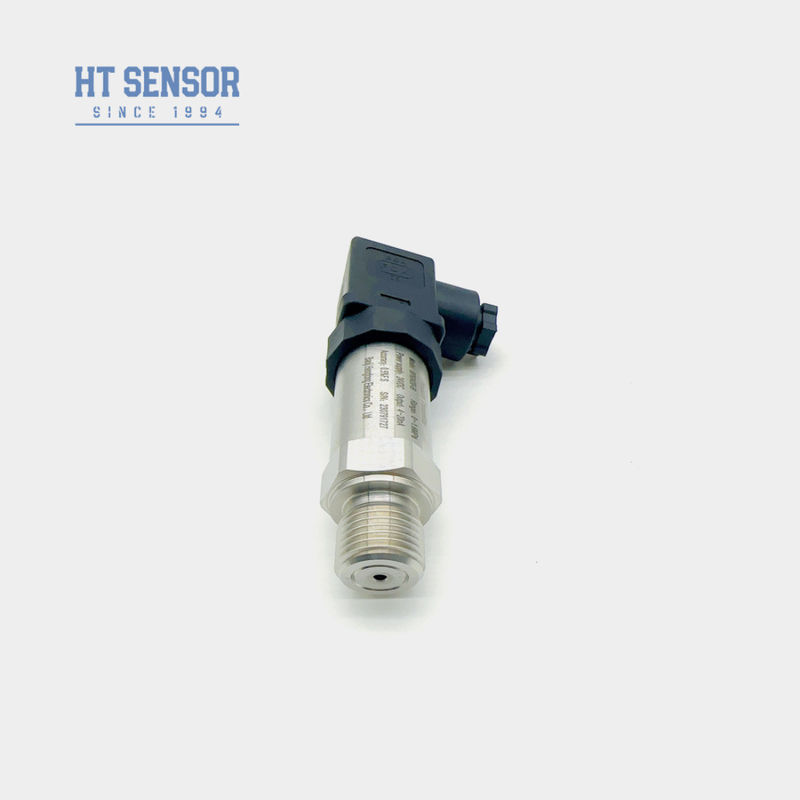

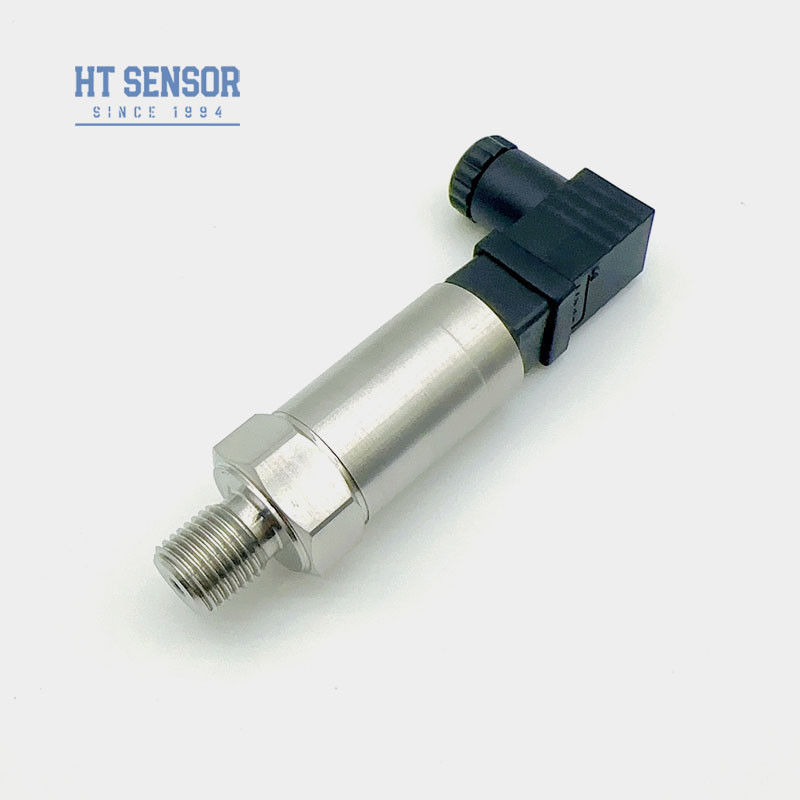

Transmisor de presión BP157
Introducción del sensor del transmisor de presión:
El sensor de transmisor de presión BP157 utiliza el núcleo lleno de aceite de membrana de aislamiento de silicio resistente a la presión de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales se encuentra dentro de una carcasa de acero inoxidableEl producto ha sido sometido a pruebas rigurosas y a pruebas de detección del envejecimiento de componentes, productos semiacabados,y productos terminados para garantizar un rendimiento estable y fiable.
Características del producto:
1Con una alta precisión y estabilidad, el transmisor es capaz de funcionar de forma fiable en una amplia gama de entornos industriales.
2Adopta el principio de medición piezorresistiva y obtiene el valor de presión midiendo el cambio de la resistencia de la oblea de silicio.
3Tiene un amplio rango de medición y puede adaptarse a diferentes niveles de presión.
4Tiene una característica de respuesta rápida y puede monitorear y dar retroalimentación a los cambios de presión en tiempo real.
5Tiene un buen rendimiento lineal y puede proporcionar resultados precisos de medición de presión.
6Están disponibles con una variedad de opciones de señal de salida, como 4-20mA, 0-5V, etc., para adaptarse a los diferentes requisitos del sistema de control.
Aplicaciones:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
Parámetros de rendimiento:
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Exia IICT6 también |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Consejos para ordenar:Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
Guía de pedidos:
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
P: ¿Es usted fabricante?
R: Sí, somos fabricantes de sensores profesionales desde hace más de 29 años!
P: ¿ Puede aceptar el servicio OEM?
R: Sí, podemos poner la información de su empresa y el logotipo en nuestros sensores.
P: ¿Puedo ser su distribuidor?
R: Sí, estamos buscando distribuidores en el mercado de ultramar.
P: ¿Cuál es su tiempo de entrega?
R: Normalmente 7-10 días. Para una cantidad superior a 100pcs, se necesitan 3-5 días laborables adicionales.
