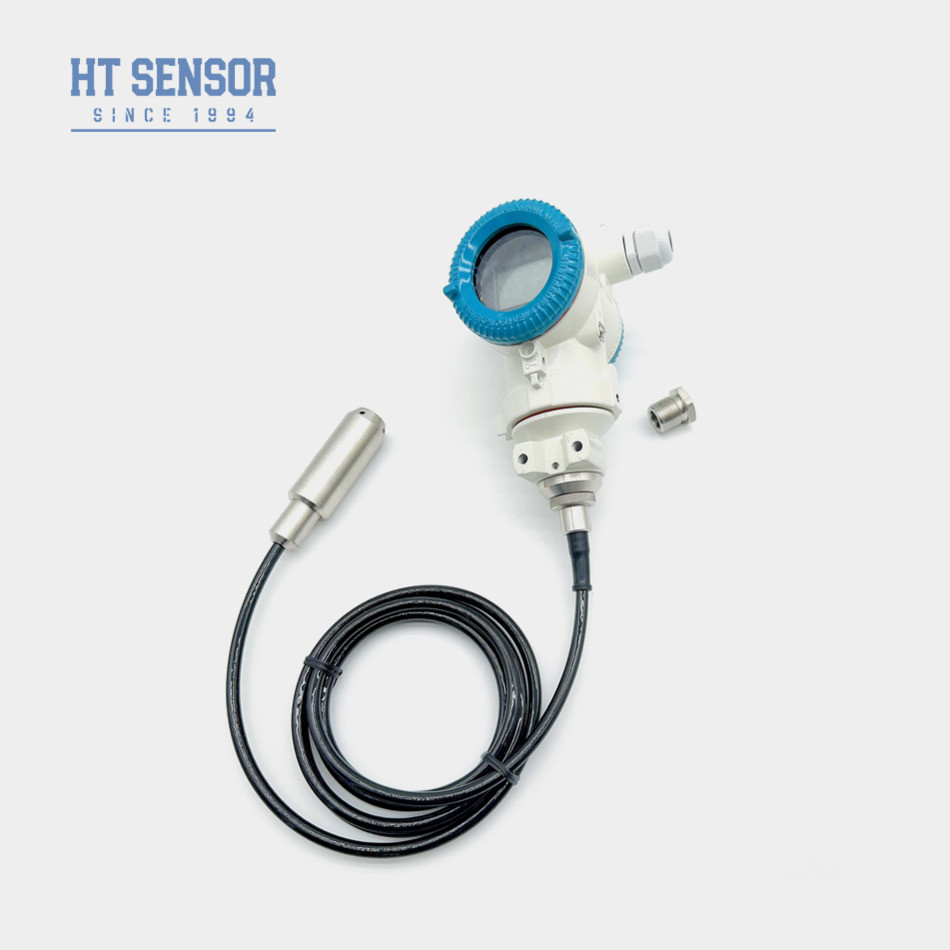

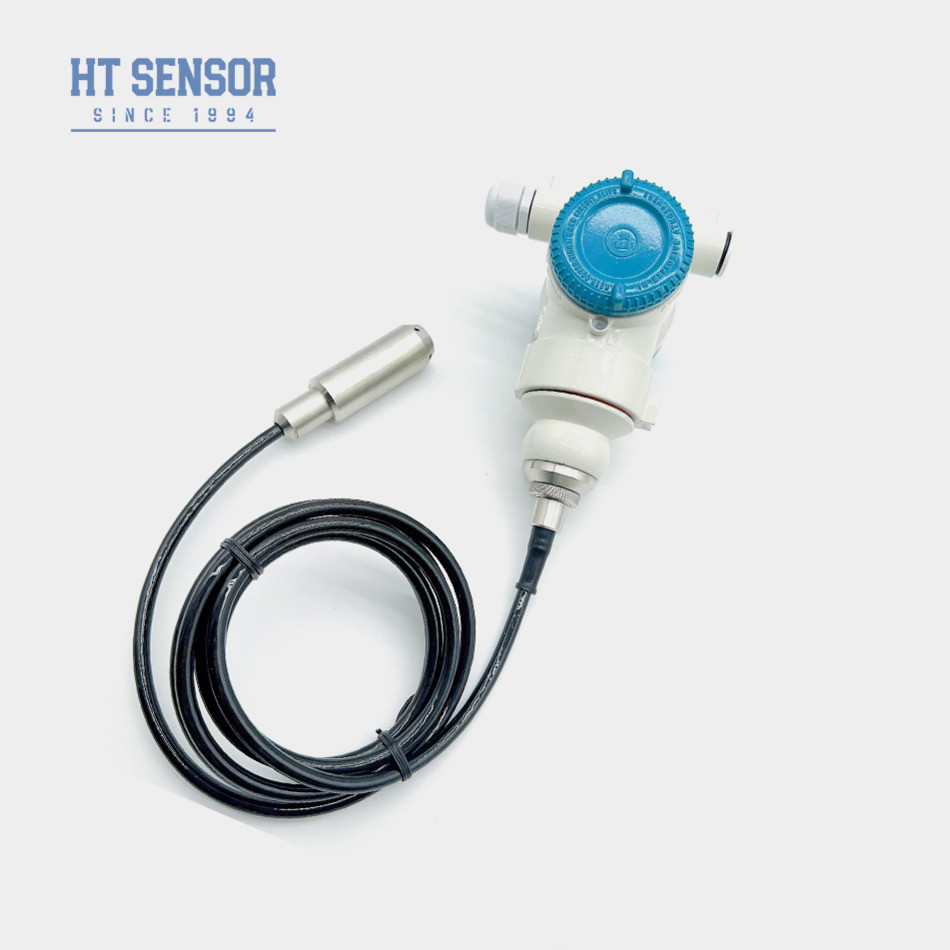

B. El trabajoH.93420III Transmisor de nivel de líquido sumergible
Introducción del transmisor de nivel de líquido:
El transmisor de nivel sumergible BH93420-III es un dispositivo de medición de nivel de líquido que utiliza componentes de alta calidad importados de sensores de presión.Se utiliza ampliamente en diversas aplicaciones, como el suministro de agua y el drenaje urbano, plantas de tratamiento de aguas, embalses, ríos, océanos, tanques de almacenamiento de petróleo, así como las industrias del petróleo, química y energía eléctrica.
Características del productodel transmisor de nivel de líquido:
1- Una señal analógica o digital.
2Una variedad de señales de salida.
3El cable PE o PU es opcional.
Aplicacionesdel transmisor de nivel de líquido:
1. Compatible con 316LSS, líquidos no corrosivos
2. Monitoreo de los niveles de agua en diversas aplicaciones como aguas residuales, agua industrial y municipal, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
3- Medición de los niveles de combustible en los tanques de diesel y de combustible
| Parámetros de rendimiento |
| Rango de medición |
0 ~ 10m... 400m |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
Rango nominal ≤ 2X |
| Precisión @ 25oC |
Se aplicarán las siguientes medidas: |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
± 0,15% F.S/año (máximo) |
| Drift de temperatura cero |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja |
Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación |
0-50oC (0-1m. 0-2m); 0-70oC |
| Temperatura de funcionamiento |
-20 a 80 oC |
| Temperatura de almacenamiento |
-30 ~ 100oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| El choque |
100 gramos |
| Materiales para la vivienda |
Aluminio fundido, acero inoxidable 1Cr18Ni9Ti |
| Material del diafragma |
Acero inoxidable 316L |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Calificación de resistencia a explosiones |
ExiaIICT6 |
| Calificación de protección |
Protección IP68 |
| Sello de anillo O |
Las demás materias |
| Peso |
~1,6 kg (sin cable) |
| Material del cable |
Cables de polietileno, poliuretano y PTFE |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA con Hart |
15 ~ 30 VDC |
2 el alambre |
| Conexión eléctrica |
 |
4 a 20 mA
- ¿ Qué pasa? |
1 |
V+ |
El rojo |
| 2 |
- ¿ Qué? |
Amarillo |
| 3 |
No incluido |
|
| 4 |
No incluido |
|
 |
4 a 20 mA
- ¿ Qué pasa? |
1 |
V+ |
El rojo |
| 2 |
- ¿ Qué? |
Amarillo |
| 3 |
No incluido |
|
| 4 |
No incluido |
|
 |
4 a 20 mA
- ¿ Qué pasa? |
1 |
V+ |
El rojo |
| 2 |
- ¿ Qué? |
Amarillo |
| 3 |
El GND |
|
| 4 |
No incluido |
|
| El orden Guía |
| Las condiciones de los productos de la categoría B |
Código |
Proyecto de construcción |
| |
El artículo |
Transmisor inteligente del nivel de líquido |
| |
Rango de medición |
0 ~ 10m... 400m |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20mADC |
S2 |
4 ~ 20mADCconH.el arte |
| |
Código |
Conexión eléctrica |
| B4 |
2088 con muestra |
| B5 |
3051 |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
| |
Código |
Material del cable |
| C1 |
El PE |
| C2 |
De poliuretano |
| C3 |
PTFE |
