4-20mA señal de salida sensor de presión del diafragma de silicio transductor de presión de silicio
Product Details
| Precisión: | ±0.5%F.S | Materiales para la vivienda: | Acero inoxidable |
|---|---|---|---|
| Rango de presión: | 0~10kpa...5mpa | Señales de salida: | La velocidad de corriente de 4-20mA/0,5-4,5VDC |
| Fuente de alimentación: | 12-30V de corriente continua | Conexión de proceso: | G1/2, M20x1. ¿Qué es eso?5 |
| Nivel de protección: | Protección IP65 | Garantización: | 2 años |
| Temporada de compensación.: | 0 ~ 70 °C | Temperatura de operación.: | -20 a 80 °C |
| Resaltar |
Sensor de presión del diafragma de silicio de 20 mA,Sensor de presión del diafragma de silicio de 4 mA,Transductor de presión de silicona de señal de salida de 4-20mA |
||
Product Description

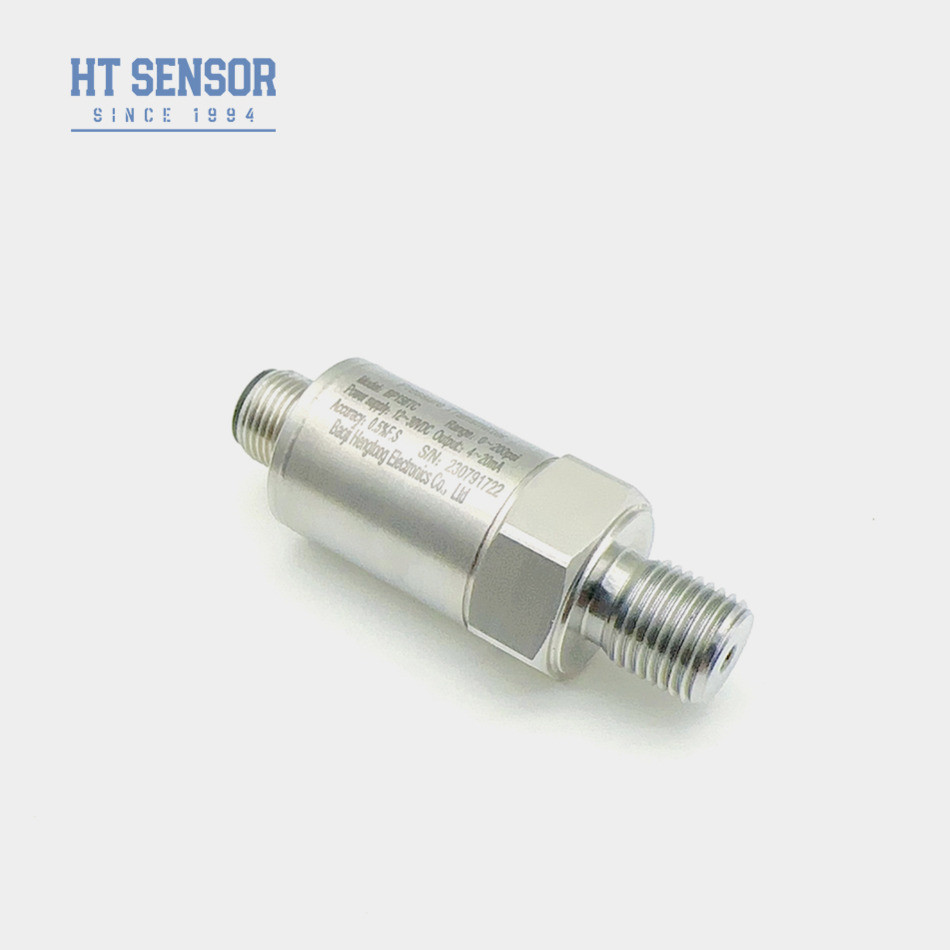

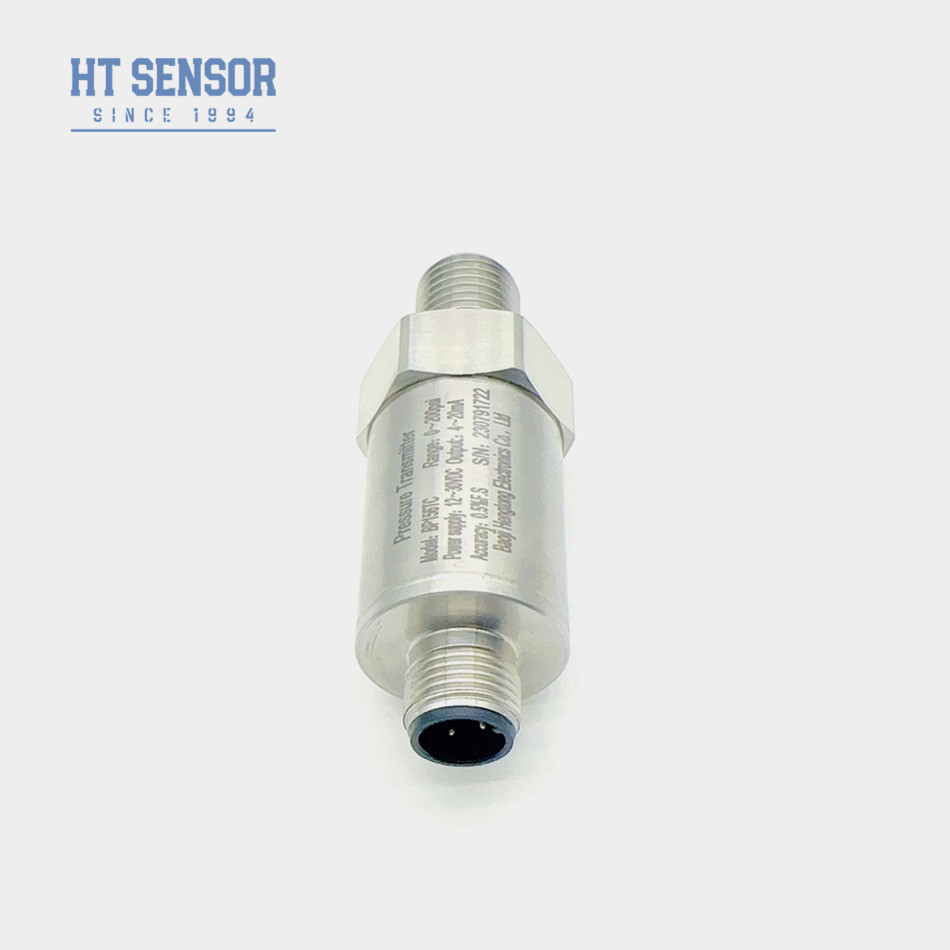

4-20mA Sensor de presión industrial de silicio piezoresistivo Transmisor BP156
El sensor de presión industrial BP156
Introducción del sensor de presión industrial BP156:
Con su diseño y construcción avanzados, el transmisor de presión de la serie BP156 ofrece mediciones de presión precisas y precisas en diversas aplicaciones industriales.Su robusta carcasa de acero inoxidable proporciona durabilidad y protección en ambientes hostilesEl núcleo lleno de aceite de la membrana de aislamiento resistente a la presión de la serie HT garantiza un rendimiento fiable incluso en condiciones difíciles
Características del productode un sensor de presión industrial BP156:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Protección IP65 estructura de acero inoxidable
3. Cero y ajustable a escala completa
4. Alta precisión, toda la estructura de acero inoxidable
Aplicacionesde un sensor de presión industrial BP156:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento: | |
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| Histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ejemplos de selección |
| Consejos para ordenar |
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
4El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
5La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
| Guía de pedidos | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
