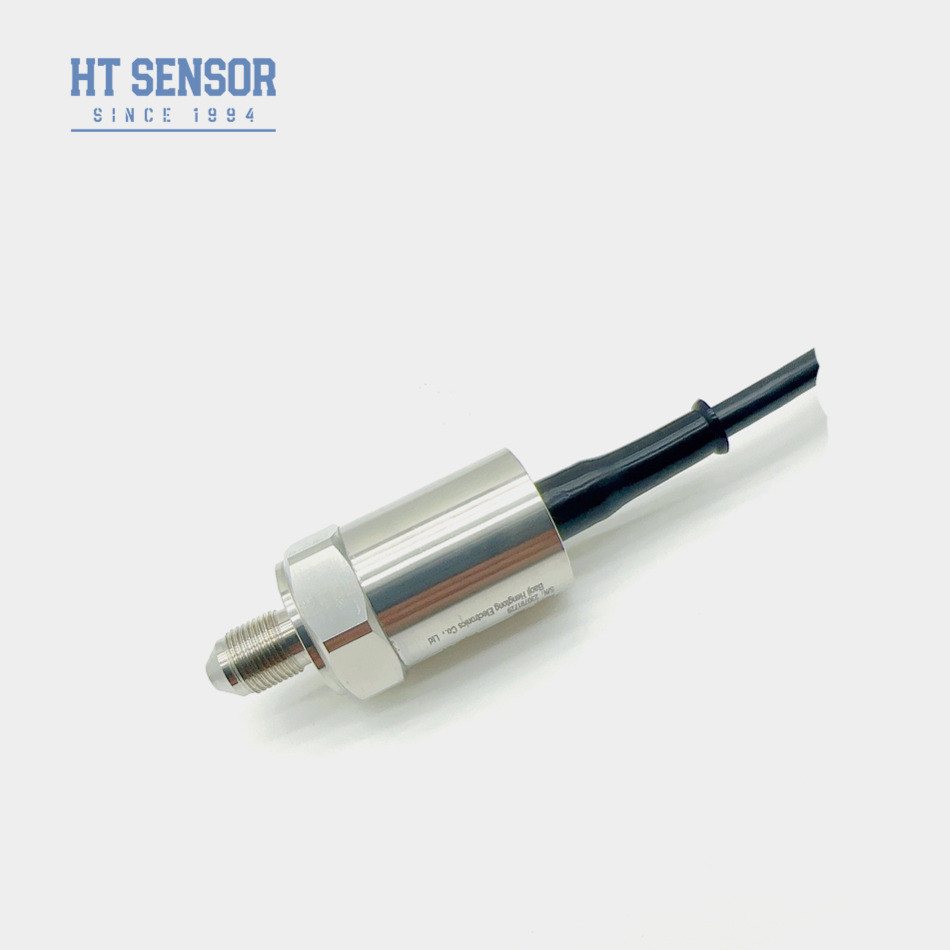

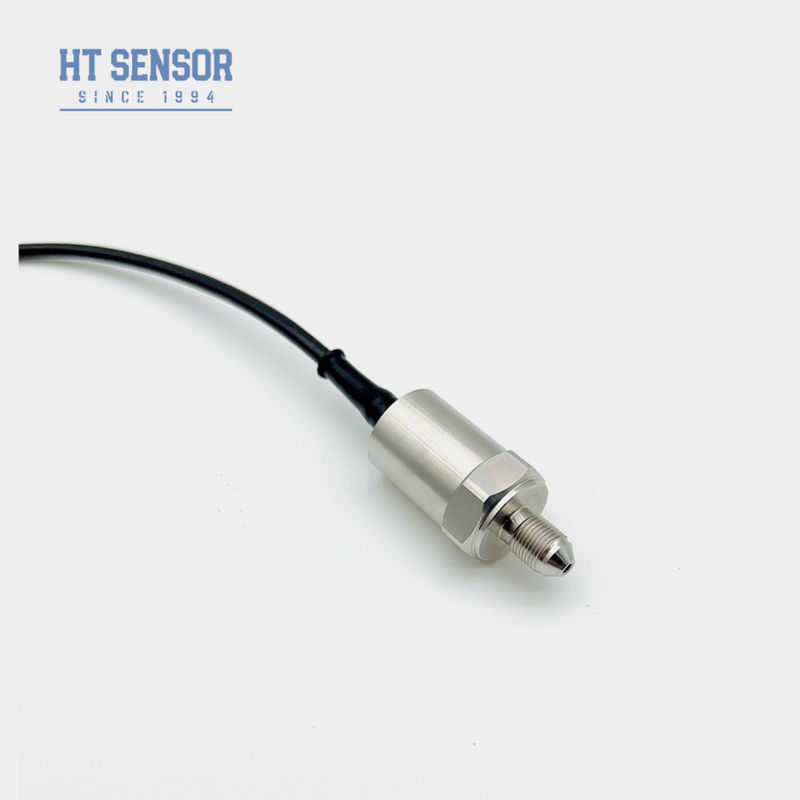

BP9325 Sensor de presión industrial de señal MV Sensores de presión piezoresistivos de silicio
Product Details
| Modelo no.: | Sensor de presión industrial BP9325 | Materiales para la vivienda: | Acero inoxidable |
|---|---|---|---|
| Temperatura de funcionamiento: | -20℃ a +80℃ | Fuente de alimentación: | 10 V/1,5 mA |
| Rango de presión: | 0-100MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Salida de la señal: | MV | Tipo de conexión: | Conector M12 |
| Garantización: | 2 años | El tipo: | Piezoresistivo de silicio difuso |
| Resaltar |
Sensor de presión industrial BP9325,Sensor de presión industrial señal MV 1.5mA,1Sensores de presión piezoresistiva de silicio de 0 |
||
Product Description
Introducción del sensor de presión industrial:
BP9325 sensor de presión piezorresistivo de silicio es un silicio difuso altamente estableLa presión diferencial del medio medido se transmite ael diafragma de silicio a través de un diafragma aislante de 316L y aceite de silicio.Utilizando el efecto piezorresistivo del silicio difuso, logra el propósitode medición de la presión de líquidos y gases
Características del productocon una capacidad de transmisión superior a 50 W:
1Utiliza tecnología avanzada y carcasa de acero inoxidable 316L, con materiales
2. como el diafragma de titanio completo y Hastelloy
3. Emplea circuitos de película gruesa para la compensación de temperatura y corrección del punto cero
4Alta fiabilidad, repetibilidad y estabilidad
Aplicacionescon una capacidad de transmisión superior a 50 W:
1. Adecuado para medir la presión de gases y líquidos no corrosivos con acero inoxidable 316L
2. Aplicado en procesos industriales in situ como el petróleo, la química,metalurgia, generación de energía y hidrología
3. Utilizado en las industrias marítima y de aviación
4Sistemas de control hidráulico y neumático
5Control del proceso
Condición básicacon una capacidad de transmisión superior a 50 W:
1Fuente de alimentación: ≤ 2 mADC (valor típico 1,5 mADC)
2Impedancia de entrada: 2,5 KΩ~6 KΩ
3Impedancia de salida:2.5KΩ~6KΩ
4Conexión eléctrica: pines de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimiento: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Selado (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| Linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| Histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | ~ 0,1 kg | ||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | |||||
Para recomendarle el sensor más adecuado, por favor, díganos la información siguiente.
1Temperatura de trabajo: -40 ~ 125 °C.
2¿Rango de prueba?
3. Salida: 4-20mA, RS485 u otros?
4. tornillo: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5¿Hirschmann, Packard, el conductor directo?
6- Cantidad del pedido: ?
