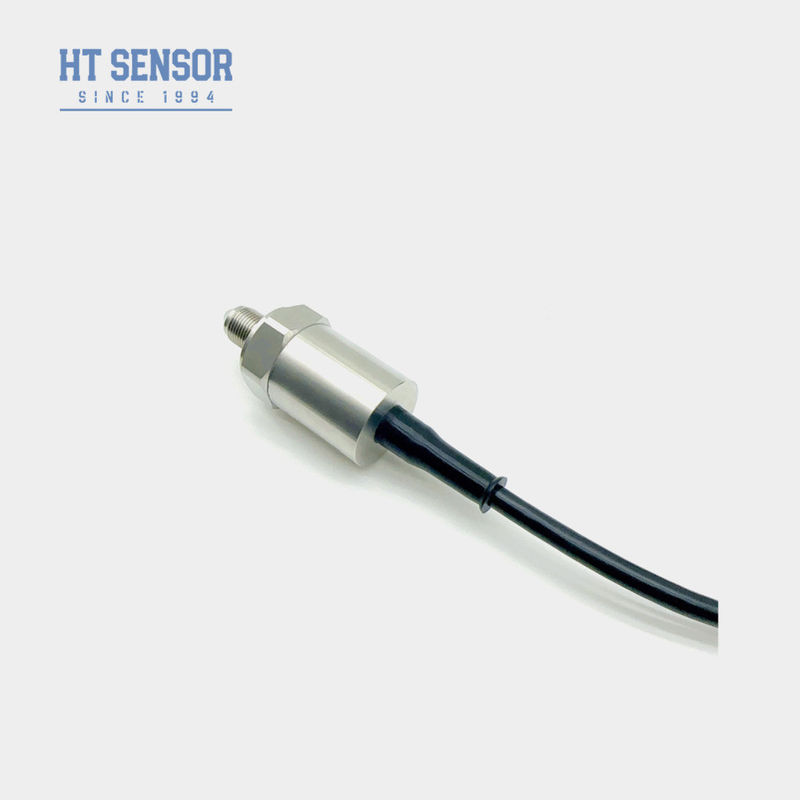

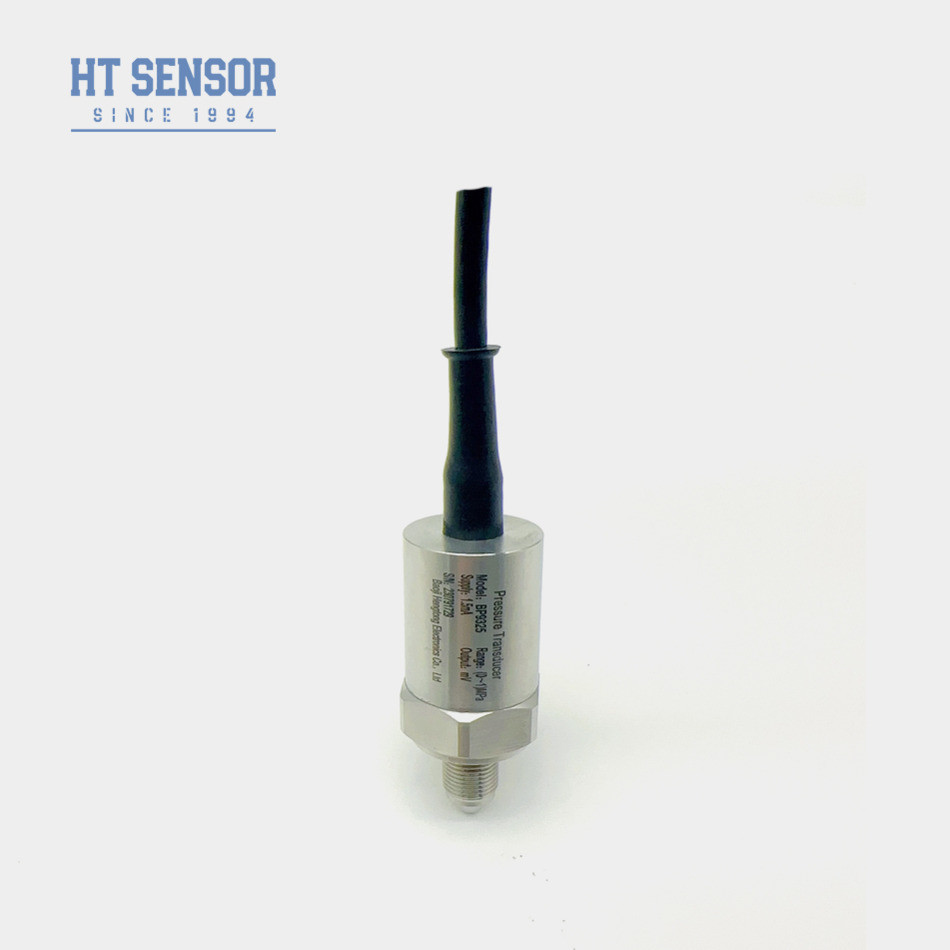

BP9325 Sensor de presión de silicio difuso Transmisor de presión piezoresistivo de acero inoxidable
Detalles del producto
| Modelo no.: | El sensor de presión de silicio BP9325 | Materiales para la vivienda: | Acero inoxidable |
|---|---|---|---|
| Temperatura de funcionamiento: | -20℃ a +80℃ | Fuente de alimentación: | 10 V/1,5 mA |
| Rango de presión: | 0-100MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Salida de la señal: | MV | Tipo de conexión: | Conector M12 |
| Garantización: | 2 años | El tipo: | Piezoresistivo de silicio difuso |
| Resaltar |
BP9325 Sensor de presión de silicio difuso,BP9325 Transmisor de presión pieoresistivo,Transmisor de presión pieoresistivo de acero inoxidable |
||
Descripción del Producto
Introducción del sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio BP9325 es un sensor altamente estable que utiliza un elemento de silicio difuso.El sensor mide la presión diferencial del medio transmitiéndola al diafragma de silicio a través de un diafragma de aislamiento de 316L y aceite de siliconaEl elemento de silicio difuso utiliza el efecto piezorresistivo para medir con precisión la presión de líquidos y gases.lo que lo convierte en una opción popular para diversas aplicacionesOfrece una alta sensibilidad y un bajo consumo de energía, lo que lo hace eficiente en energía y perfecto para dispositivos con batería.
Características del productocon un diámetro de diámetro superior a 20 mm,:
1Utiliza tecnología avanzada y carcasa de acero inoxidable 316L, con materiales
2. como el diafragma de titanio completo y Hastelloy
3. Emplea circuitos de película gruesa para la compensación de temperatura y corrección del punto cero
4Alta fiabilidad, repetibilidad y estabilidad
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1. Adecuado para medir la presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Sistemas de control hidráulico y neumático
3Control del proceso
Condición básicacon un diámetro de diámetro superior a 20 mm,:
1Fuente de alimentación: ≤ 2 mADC (valor típico 1,5 mADC)
2Impedancia de entrada: 2,5 KΩ~6 KΩ
3Impedancia de salida:2.5KΩ~6KΩ

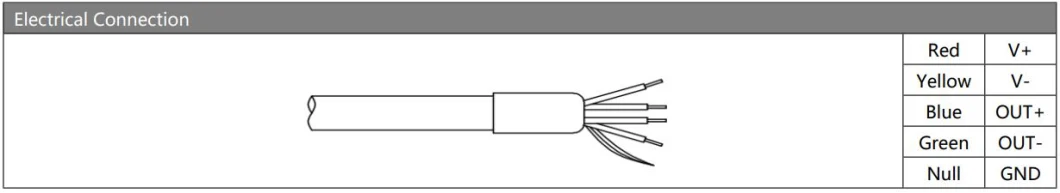

4Conexión eléctrica: pines de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimiento: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Selado (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| Linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| Histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | ~ 0,1 kg | ||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | |||||
Para recomendarle el sensor más adecuado, por favor, díganos la información siguiente.
1Temperatura de trabajo: -40 ~ 125 °C.
2¿Rango de prueba?
3. Salida: 4-20mA, RS485 u otros?
4. tornillo: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5¿Hirschmann, Packard, el conductor directo?
6- Cantidad del pedido: ?
