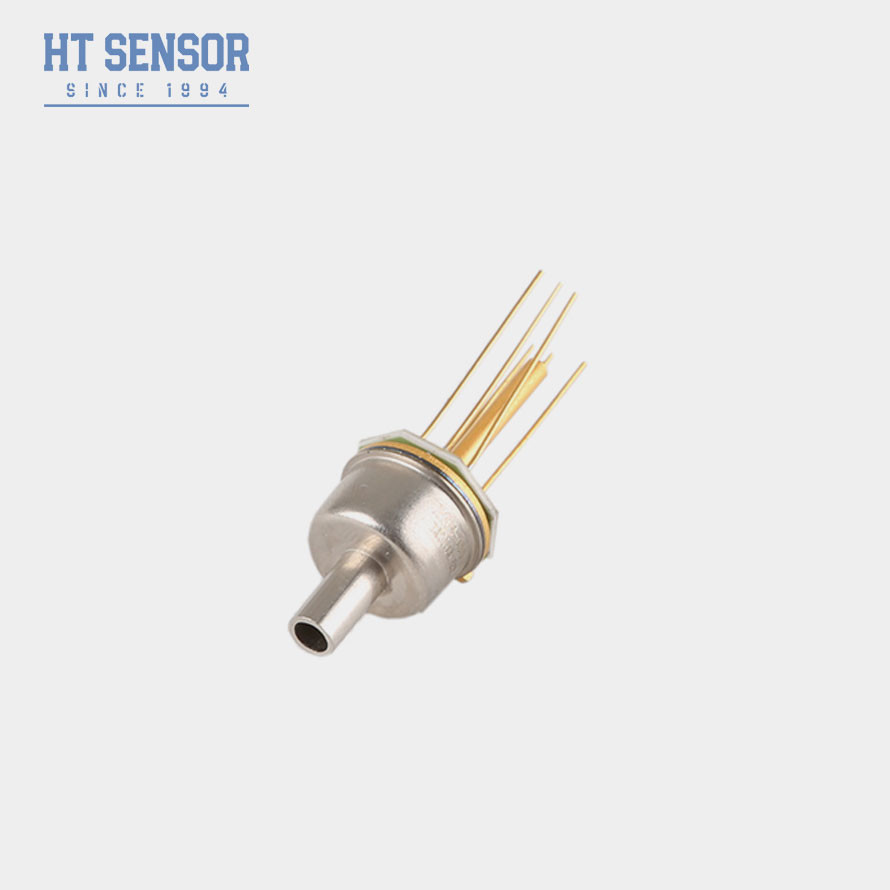

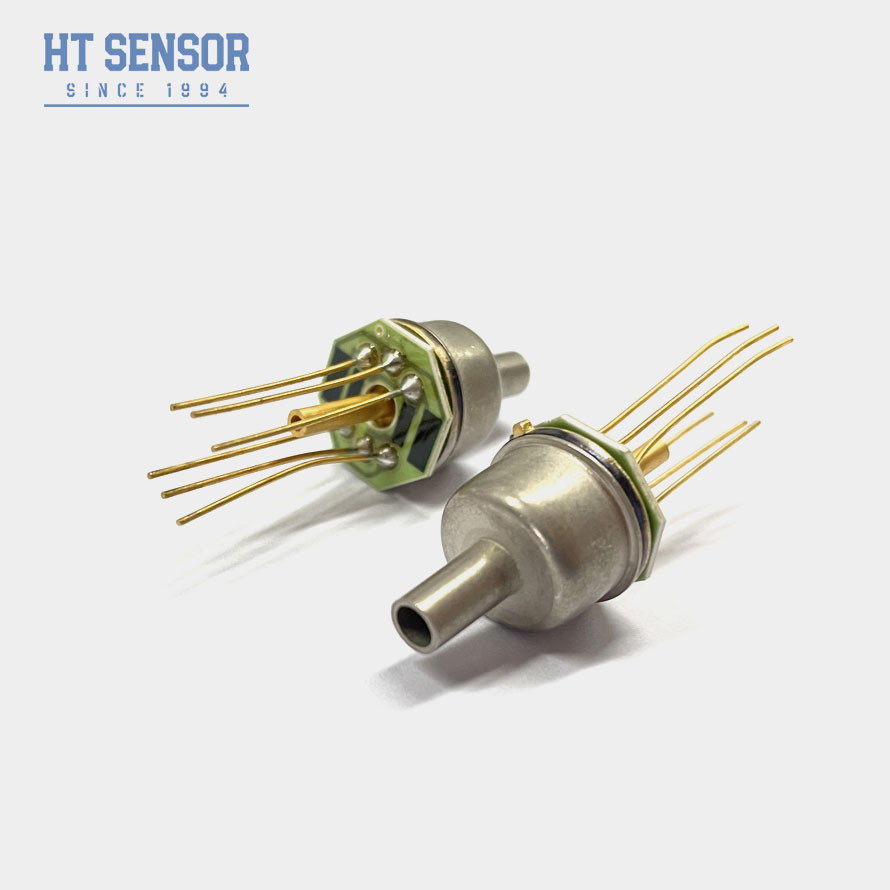

Sensor de presión de silicio para tubo de cobre para medición de presión de gas para aire o gas
Brand Name:
HT SENSOR
Model Number:
HT12
Place of Origin:
Baoji, China
Certification:
CE,RoHs,ISO9001
Minimum Order Quantity:
1
Price:
negotiable
Supply Ability:
5000 piezas al mes
Product Details
| Modelo No.: | HT12 | Tipo de hilo: | TO8 |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro | Medio de medición: | Aire de gas |
| Rango: | 0-10kpa~1000kpa | Producción: | Señal analógica |
| Fuerza: | 1,5A | Código Hs: | 9026209090 |
| Para: | Transmisor de presión de silicio difuso | Personalización: | Disponible para OEM y ODM |
| Resaltar |
1Sensor de presión de silicio de 0,5 mA,Sensor de presión piezoresistivo de silicio de tubo de cobre |
||
Product Description
Sensor de presión de silicona de tubo de cobre Sensor de medición de presión de gas
H2O y H3OSensor de presión piezoresistivo de silicio
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
Introducción del sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable empaquetado en tecnología avanzada de envasado TO8.El núcleo no lleno de aceite evita el error del perfil y mejora significativamente la estabilidad del pequeño rangoPor lo tanto, tiene un buen efecto en la medición de la presión del gas seco no corrosivo.
Características del producto del sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable empaquetado en tecnología avanzada de envasado TO8.El núcleo no lleno de aceite evita el error del perfil y mejora significativamente la estabilidad del pequeño rangoPor lo tanto, tiene un buen efecto en la medición de la presión del gas seco no corrosivo.
Características del producto del sensor de presión de silicio:
- El rango de medición es amplio de 0 a 10KPa a 2Mpa.
- Alta fiabilidad, buena estabilidad.
- Tecnología de encapsulación TO8.
- Aplicaciones aeroespaciales.
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
- Se midió la presión del gas seco no corrosivo.
- El sistema de control neumático aplicaciones médicas de la ingeniería biomédica.
- Control de aire acondicionado.
- Aviación aeroespacial relacionada con el propósito del experimento.
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| Linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| Histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | ||||||
| Proyecto de construcción | |
| Dimensión | |
| Conexión eléctrica y compensación |
|
|
| Consejos para ordenar |
1Durante el montaje, se debe prestar atención a la coordinación entre el tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad requerida.
2Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascar o dañar la placa de compensación.
3Si el medio de ensayo es incompatible con el material del chip y de la carcasa (316L), se deberán proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el interior del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5Mantenga abierto el puerto de presión del núcleo del medidor a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6. Si algún pin cambia, consulte la etiqueta del cable de núcleo real.
3Si el medio de ensayo es incompatible con el material del chip y de la carcasa (316L), se deberán proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el interior del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5Mantenga abierto el puerto de presión del núcleo del medidor a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6. Si algún pin cambia, consulte la etiqueta del cable de núcleo real.
| Empresa |
| Pregunta y respuesta |
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4.P: ¿Cuál es el período de entrega típico?
A: ¿Qué quieres decir?Entre 5 y 8 días hábilesLos productos personalizados pueden variar.5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.Product Highlights
Sensor de presión de silicona de tubo de cobre Sensor de medición de presión de gas H2O y H3OSensor de presión piezoresistivo de silicio Introducción del sensor de presión de silicio: El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable ...
