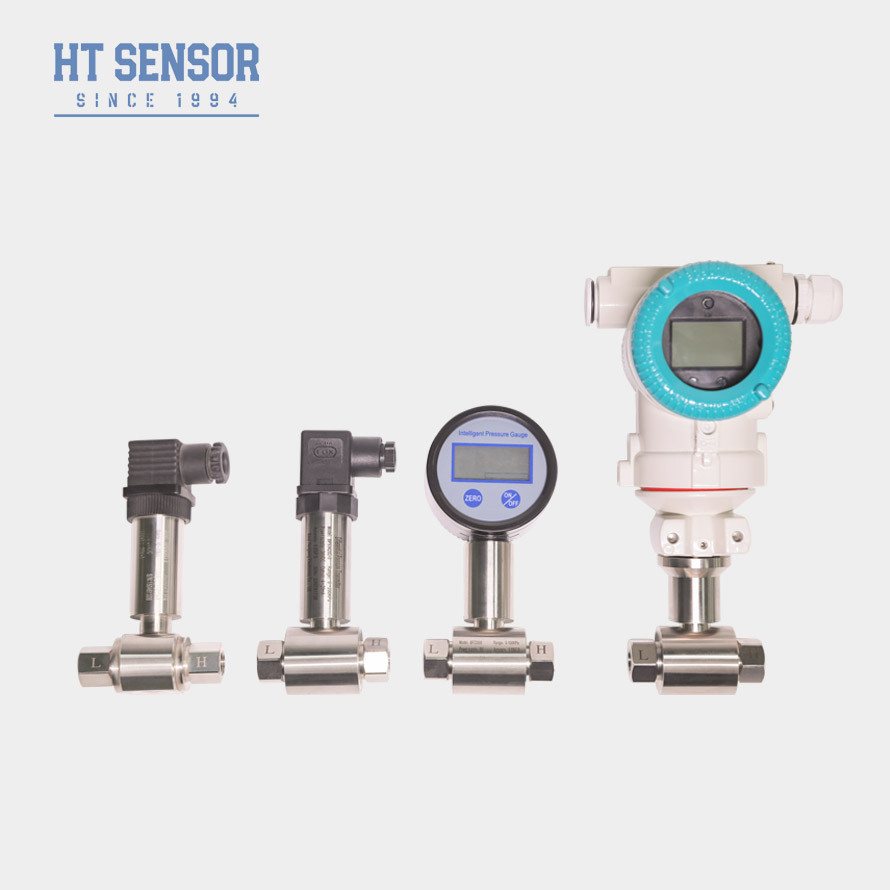

Transmisor de presión diferencial BP93420D-IIIA con pantalla, sensor de nivel a prueba de explosiones
Detalles del producto
| Modelo: | Se aplicará el método de evaluación de la calidad de los productos. | Rango: | 0-10kpa~2Mpa |
|---|---|---|---|
| El poder: | 24 VDC | Producción: | 4 a 20 mA |
| Material: | Acero inoxidable | El hilo: | Hombre y mujer |
| Tipo de presión: | Presión diferencial | Clase de protección: | ip65 |
| Temperatura de trabajo: | 0 a 60 °C | Conector: | Las demás |
| Resaltar |
Transmisor de nivel de presión diferencial de acero inoxidable,Transmisor de presión diferenciada a prueba de explosiones,Transmisor de presión diferencial con pantalla |
||
Descripción del Producto

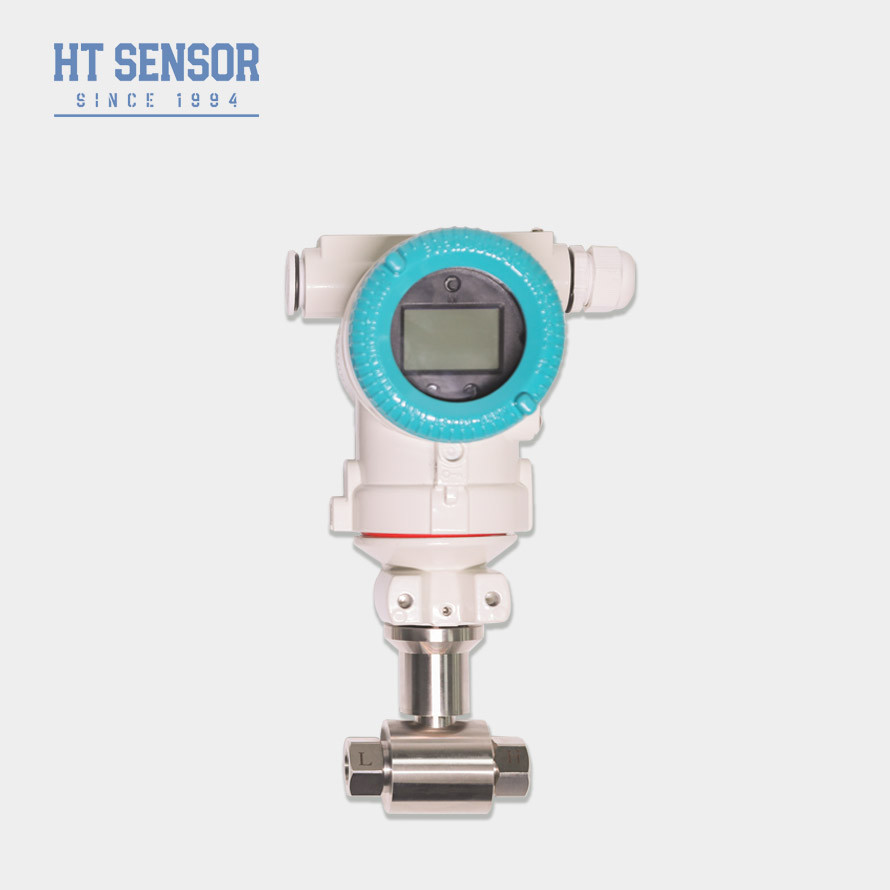

BP93420D-IIIA Transmisor de presión diferencial con sensor de prueba de exhibición
BP93420DEl artículoDDiferencialPResurrecciónTransmisor
Introducción del sensor del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420-IIIA está diseñado para aplicaciones industriales para medir los valores de presión diferencial de líquidos o gases.seguridad intrínseca, polvo intrínsecamente seguro, a prueba de llamas, tipo de polvo a prueba de llamas, y también puede elegir el protocolo de comunicación HART, rentable.
Características del productode un sensor de transmisión de presión diferencial:
- El transmisor cuenta con un diseño estructural de acero inoxidable, por lo que es compacto y fácil de instalar
- Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y confiable
- La interfaz eléctrica puede seleccionarse como opción de conexión o cableado directo.
Aplicacionesde un sensor de transmisión de presión diferencial:
- Apto para medir la presión diferencial de varios gases o líquidos en tuberías de industrias como el petróleo, la química, la energía y la hidrología.
- Aplicado en procesos industriales in situ como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimientode un sensor de transmisión de presión diferencial | |
|---|---|
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se calcularán en función de las emisiones de gases de efecto invernadero de la AELC. |
| Drift de temperatura cero | Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Desviación de la temperatura de la franja | Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Temperatura de compensación | La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 100°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|---|---|
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
| 010/20 mA |
3 cables |
|
| 0/1 ¢ 5V | ||
| 0.5 ∙ 4.5 V | 5VDC |
| Consejos para ordenarde un sensor de transmisión de presión diferencial |
1. Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido
| Guía de pedidosde un sensor de transmisión de presión diferencial | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Se aplicarán las siguientes medidas: | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
