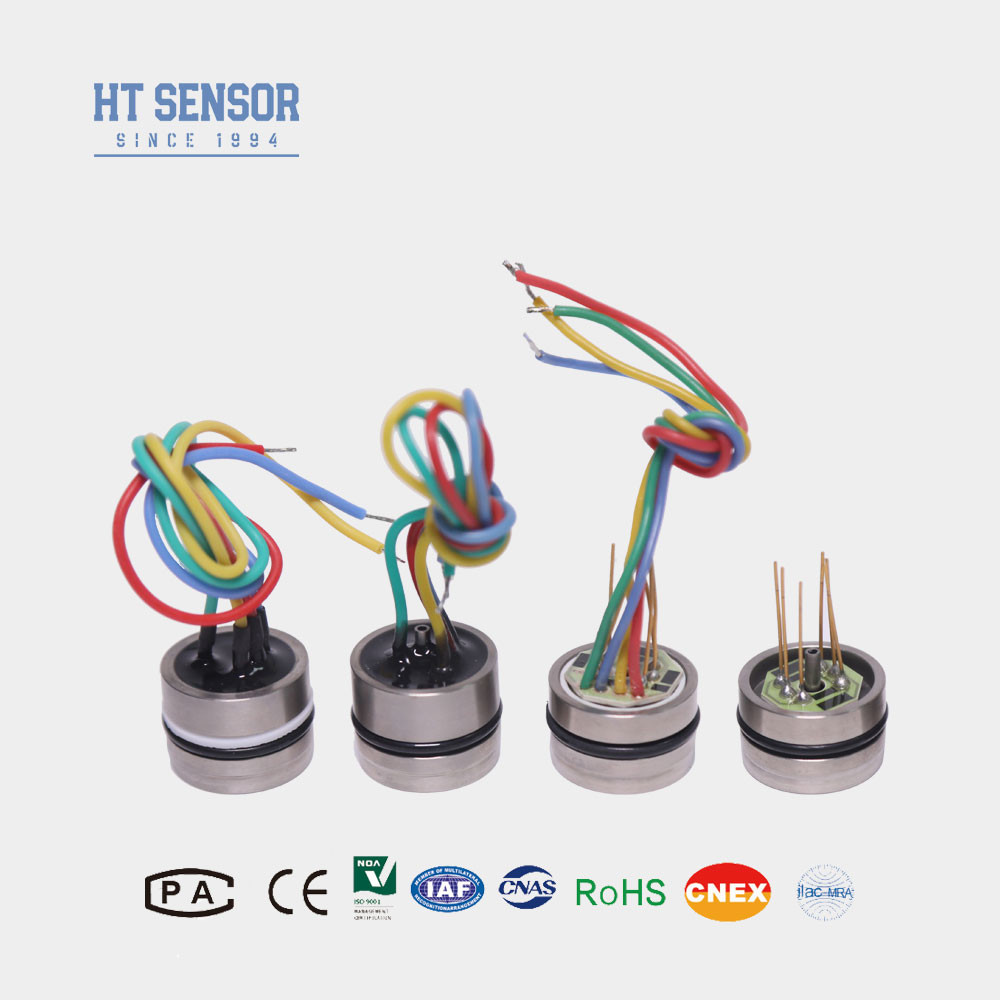

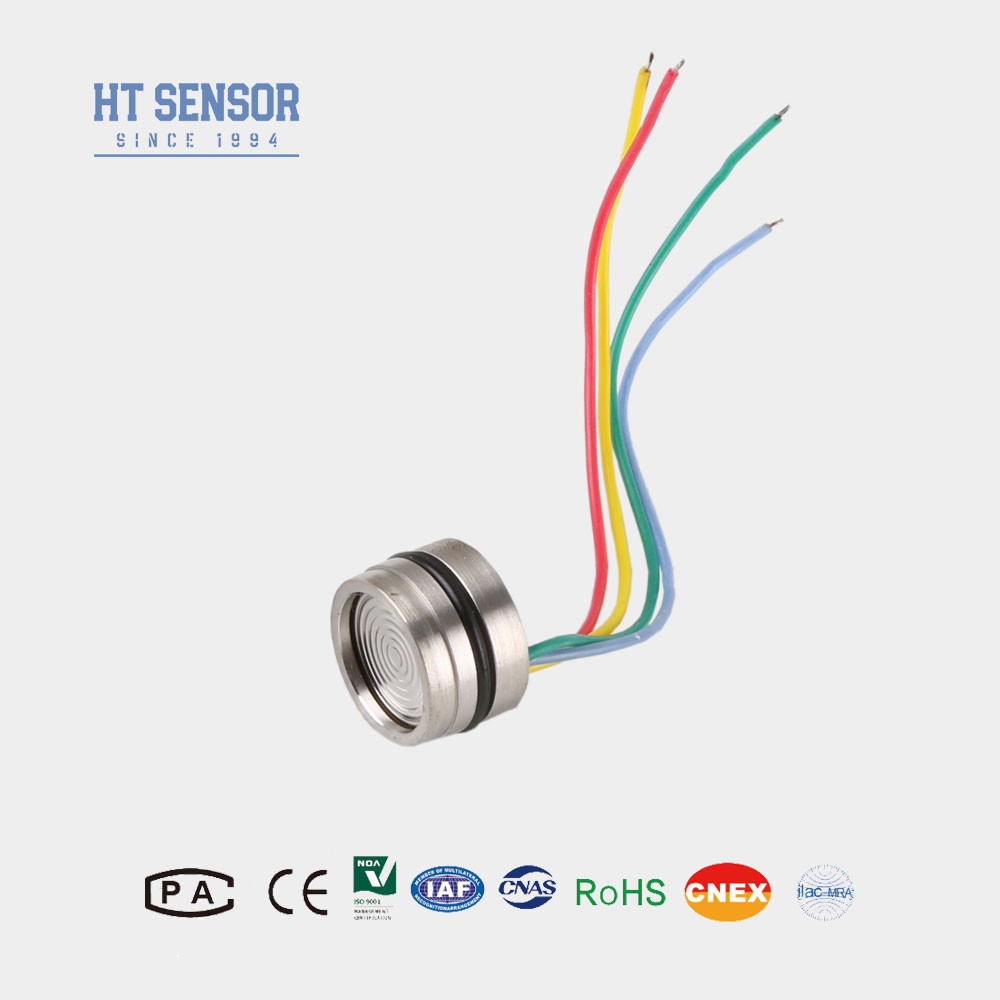

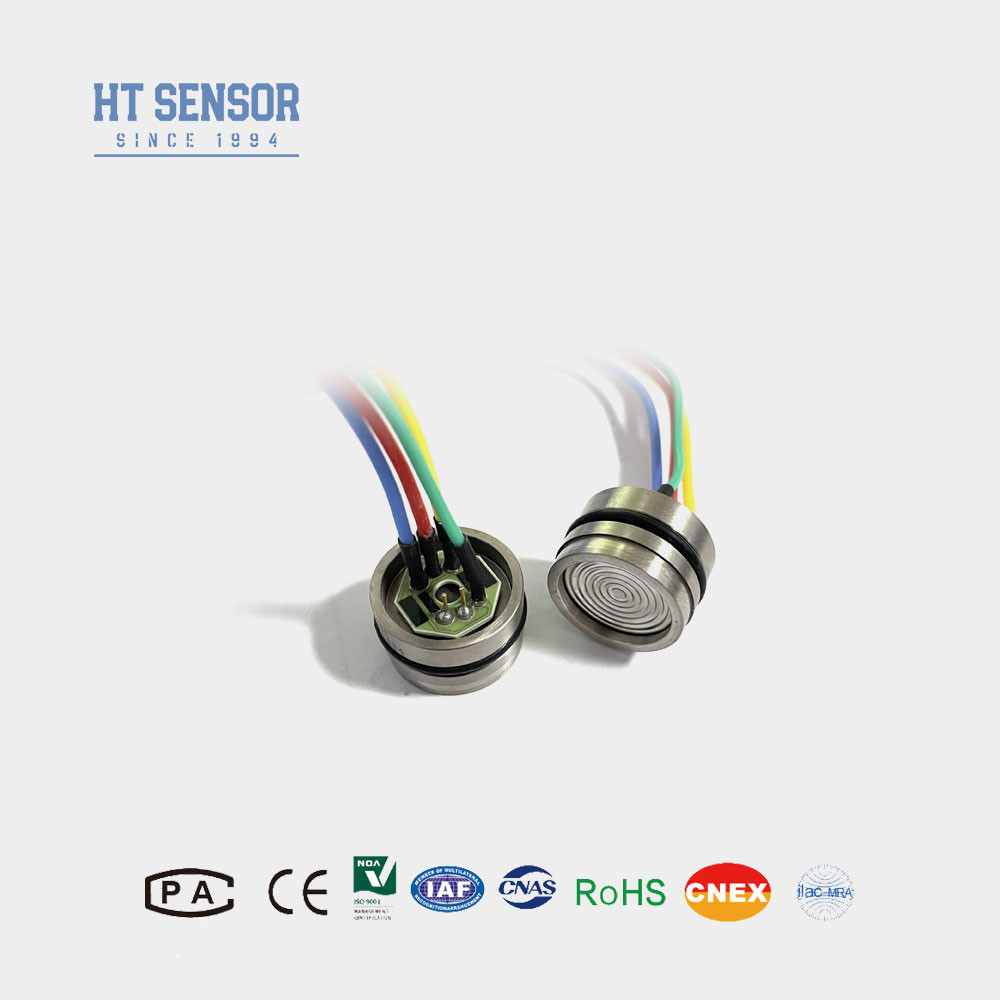

HT19V Sensor de presión piezoresistiva de difusión de silicio 5VDC Sensor de nivel de aire líquido
Product Details
| Modelo No.: | Se aplican los siguientes requisitos: | Tipo de hilo: | No |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Rango: | 0-10KPA ~ 60MPA | Producción: | MV |
| Tipo de presión: | G/A/S | Suministrar: | 5-10VCC |
| Código Hs: | 9026209090 | Capacidad de la fuente: | 20000 piezas/mes |
| Tipo: | Sensor de presión piezoresistivo | Material: | Acero inoxidable |
| Personalización: | Disponible para OEM y ODM | ||
| Resaltar |
Sensor de presión piezoresistiva de difusión de silicio de 5 VDC,Sensor de presión piezoresistiva de difusión líquida de silicio,Sensor de nivel del aire líquido de 5VDC |
||
Product Description
Sensor de presión piezorresistivo de silicio de difusión HT19V 5VDC Sensor de nivel de aire líquido
Sensor de presión piezorresistivo de silicio HT19V
Introducción del sensor de presión de silicio:
HT19V utiliza elementos de silicio de difusión altamente estables, lo que lo convierte en un sensor de presión piezorresistivo de silicio confiable. Al utilizar un diafragma aislante y aceite de silicona, el sensor puede medir con precisión la presión de líquidos y gases, proporcionando resultados precisos. El suministro de energía de voltaje constante compensa la deriva de temperatura del producto, lo que reduce en gran medida el impacto de los cambios de temperatura. Su amplia aplicación en compresores de aire y sistemas de refrigeración lo convierte en un activo valioso en diversas industrias.
Características del productodel sensor de presión de silicio:
1. El circuito de película gruesa se utiliza para la compensación de temperatura y la corrección del desplazamiento cero.
2. Alta fiabilidad, buena estabilidad.
3. Suministro de energía de voltaje constante, la salida estándar.
Aplicacionesdel sensor de presión de silicio:
1. Adecuado para medir la presión de gases y líquidos corrosivos, compatible con acero inoxidable 316 l
2. Se utiliza en sistemas de control de procesos para monitorear y controlar la presión.
3. A menudo se utiliza en la medición de presión de sistemas de refrigeración y compresores de aire.
Rendimiento eléctricodel sensor de presión de silicio:
1. Fuente de alimentación: ≤10VDC
2. Salida de voltaje de modo común: 50% de la entrada (típico)
3. Impedancia de entrada: 4KΩ~20KΩ
4. Impedancia de salida: 2.5KΩ~6KΩ
5. Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano
| Parámetros de rendimientodel sensor de presión de silicio:. | ||||||
| Rango de medición | Manómetro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sellado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Típ. | Máx. | Unidad | ||||
| No linealidad | ±0.15 | ±0.3 | %F.S | |||
| Repetibilidad | 0.05 | 0.1 | %F.S | |||
| Histéresis | 0.05 | 0.1 | %F.S | |||
| Salida de desplazamiento cero | 0±1 | 0±2 | mV | |||
| Salida a escala completa | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Deriva de temperatura de desplazamiento cero | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Deriva de temperatura a escala completa | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Temperatura de funcionamiento | -20~80 | ºC | ||||
| Temperatura de almacenamiento | -40~125 | ºC | ||||
| Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||||
| Presión de ruptura | 5X la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S/Año | ||||
| Material del diafragma | 316L | |||||
| Resistencia de aislamiento | ≥200MΩ 100VDC | |||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | |||||
| Choque | 100g, 11ms | |||||
| Tiempo de respuesta | ≤1ms | |||||
| Junta tórica | Caucho de nitrilo o caucho de flúor | |||||
| Medio de llenado | Aceite de silicona | |||||
| Peso | ~28g | |||||
| Los parámetros se prueban en las siguientes condiciones: 10V @ 25ºC | ||||||
| Construcción del contornodel sensor de presión de silicio | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Conexión eléctrica y compensacióndel sensor de presión de silicio |
|
|
| Ejemplos de selección |
| Consejos para pedidos |
| Preguntas y respuestas |
.
.
