Lugar de origen: | China. |
---|---|
Nombre de la marca: | HT SENSOR |
Certificación: | RoHS, ISO9001 |
Número de modelo: | Se aplicará el método de evaluación de los resultados. |
Cantidad de orden mínima: | 1 |
Detalles de empaquetado: | En cartón |
Tiempo de entrega: | 5-8 día laborable |
Condiciones de pago: | El importe de la ayuda se calculará en función de los siguientes datos: |
Capacidad de la fuente: | 3000 piezas al mes |
Modelo: | Se aplicará el método de clasificación de los productos. | Rango: | 0-10kpa~2Mpa |
---|---|---|---|
Potencia: | Se aplicará el método siguiente: | Salida: | 0.5-4.5V 4-20mA Y así sucesivamente |
El material: | Acero inoxidable | Rosca: | OEM masculino y femenino |
Tipo de presión: | Presión diferencial | Clase de protección: | Protección IP65 |
Temperatura de trabajo: | -10-70℃ | Conector: | DIN grande o OEM |
Resaltar: | Transmisor de presión diferencial líquido DIN,Transmisor de presión diferencial líquida de acero inoxidable |

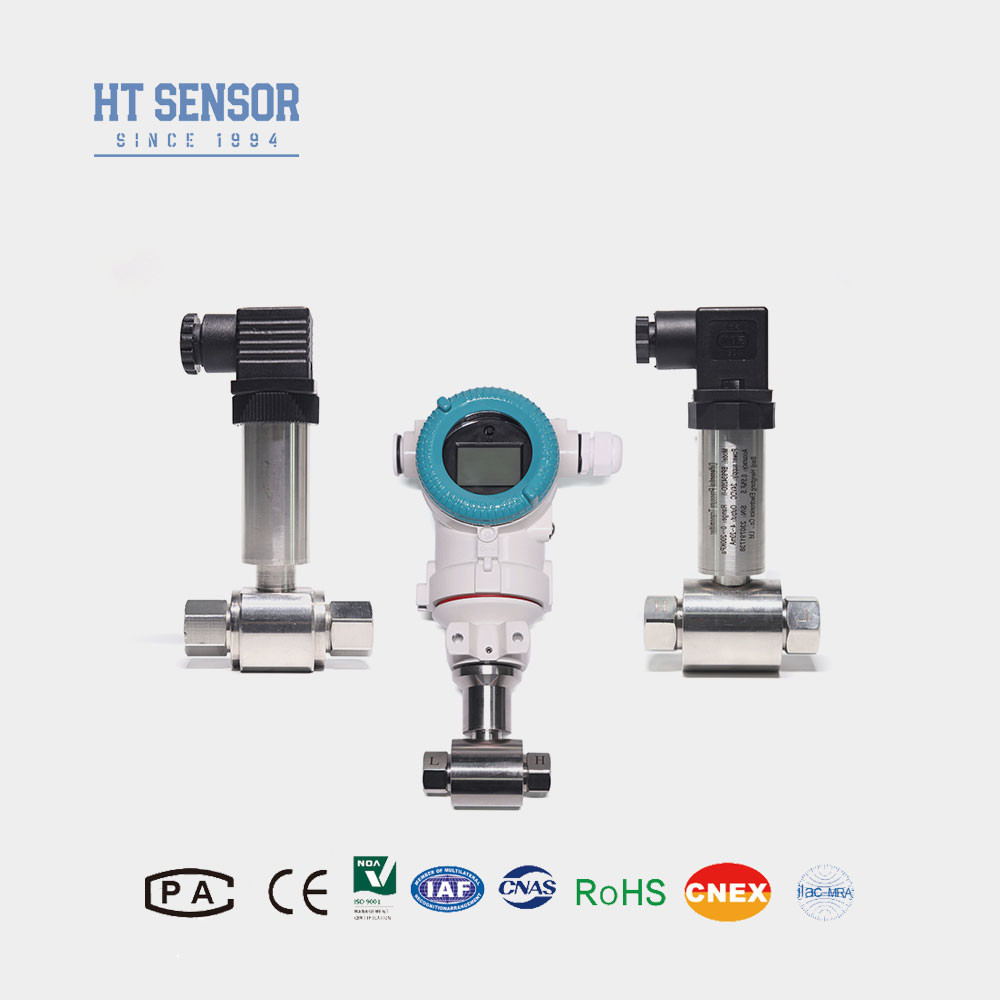

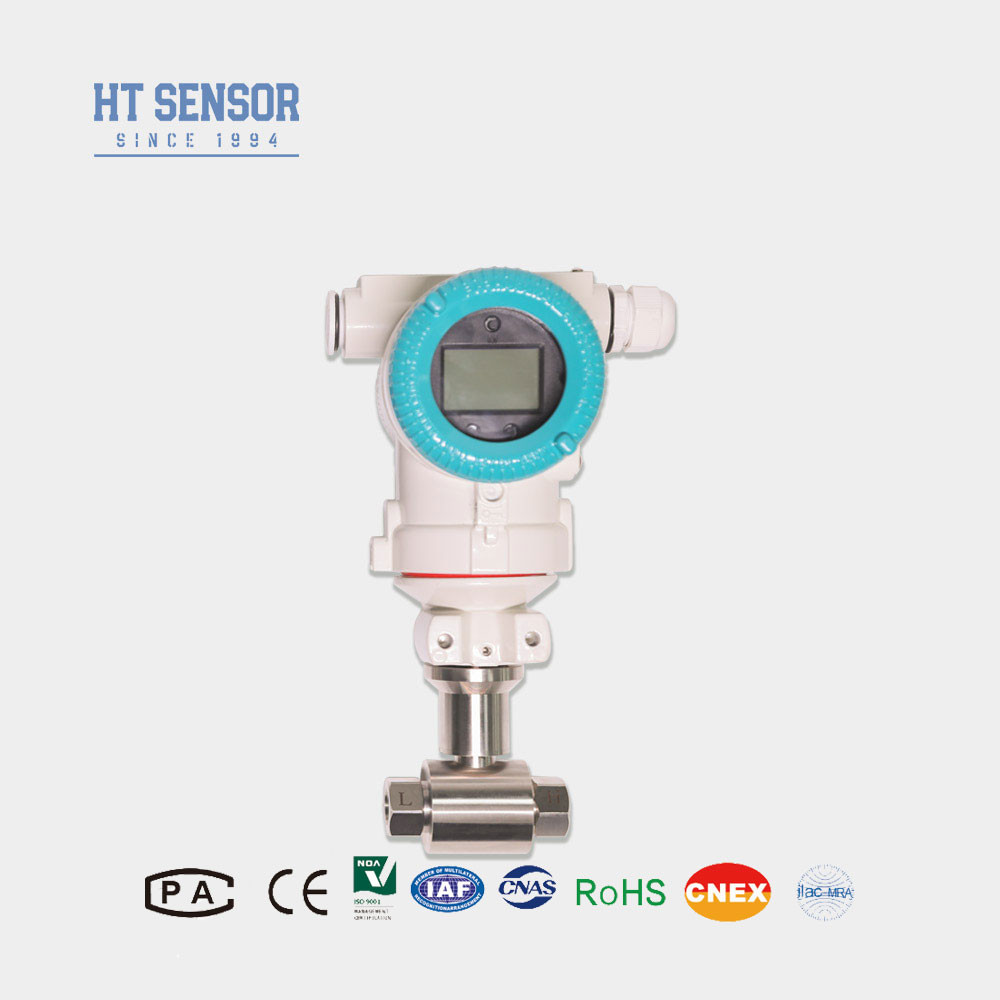

Transmisor de presión diferencial de líquido con sensor HT, sensor diferencial de acero inoxidable con DIN
BP93420DII Diferencial Presión Transmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor piezorresistivo de silicio difuso. Cuando la diferencia de presión del medio medido se encuentra en el diafragma corrugado a ambos lados del sensor, la señal emitida por el puente de Wheatstone del chip del sensor tiene una buena relación lineal con la diferencia de presión, y la diferencia de presión se puede medir con precisión. Es adecuado para la medición de la diferencia de presión de varios gases y líquidos en tuberías de petróleo, química, energía eléctrica, hidrología y otras industrias.
Características del producto del transmisor de presión diferencial::
Aplicaciones del transmisor de presión diferencial::
Parámetros de rendimiento del transmisor de presión diferencial: | |
---|---|
Rango de medición | 0-10KPa……~2MPa |
Tipo de presión | Presión diferencial |
Sobrecarga unilateral | ≤3 veces el rango nominal |
Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
Estabilidad a largo plazo | ±0.5%F.S/Año(≤200KPa) ±0.2%F.S/Año(>200KPa) |
Deriva de temperatura cero | ±0.01%FS/℃(>100KPa), ±0.02%FS/℃ (≤100Kpa) |
Deriva de temperatura de rango | ±0.01%FS/℃(>100KPa), ±0.02%FS/℃ (≤100Kpa) |
Compensación de temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
Temperatura de funcionamiento | -30℃~80℃ |
Temperatura de almacenamiento | -40℃~100℃ |
Vibración | 10g,55Hz ~ 2kHz |
Material de la carcasa | 304,316L |
Material del diafragma | 316L |
Resistencia de aislamiento | 100MΩ 100VDC |
Clasificación a prueba de explosiones | Seguro intrínsecamente y a prueba de explosiones |
Clasificación de protección | IP65 |
Peso | ~0.45kg |
Señal de salida | Tensión de alimentación | Tipo de salida |
---|---|---|
4~20mA | 12~30VDC | 2/3/4 hilos |
0~10/20mA |
3 hilos |
|
0/1~5V | ||
0.5~4.5V | 5VDC |
Consejos para pedidos del transmisor de presión diferencial: |
1. Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las piezas de contacto del producto.
2. Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor, garantizando una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3. Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4. Para requisitos especiales como vibraciones fuertes, fuerza de impacto instantáneo, fuertes interferencias electromagnéticas o interferencias de radiofrecuencia, informe a nuestra empresa y especifique estos requisitos en el pedido
Guía de pedidos del transmisor de presión diferencial: | ||||||||
BP93420XX | Transmisor de presión | |||||||
Código | Construcción del esquema | |||||||
DII | Transmisor de presión diferencial | |||||||
Rango de medición | 0-10KPa……~2MPa | |||||||
Código | Fuente de alimentación | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Otro | |||||||
Código | Señal de salida | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Código | Conexión de presión | |||||||
J1 | M20×1.5 Macho | |||||||
J2 | G1/2 Macho | |||||||
J3 | G1/4 Macho | |||||||
J4 | 1/2 NPT Macho | |||||||
J5 | Otro | |||||||
Código | Conexión eléctrica | |||||||
B1 | Hirschmann | |||||||
B2 | Enchufe PG7 | |||||||
B3 | Salida de cable sellado | |||||||
B4 | Otro | |||||||
Código | Tipo de presión | |||||||
D | Presión diferencial |
