BP157 Sensor de transmisión de presión de dos alambres 4-20 MA Sensor de presión de silicio difuso
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Rango de presión: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Resaltar |
Sensor de transmisión de presión de 4-20 MA,Sensor de presión de silicio difuso,Sensor de transmisión de presión de dos cables |
||
Product Description

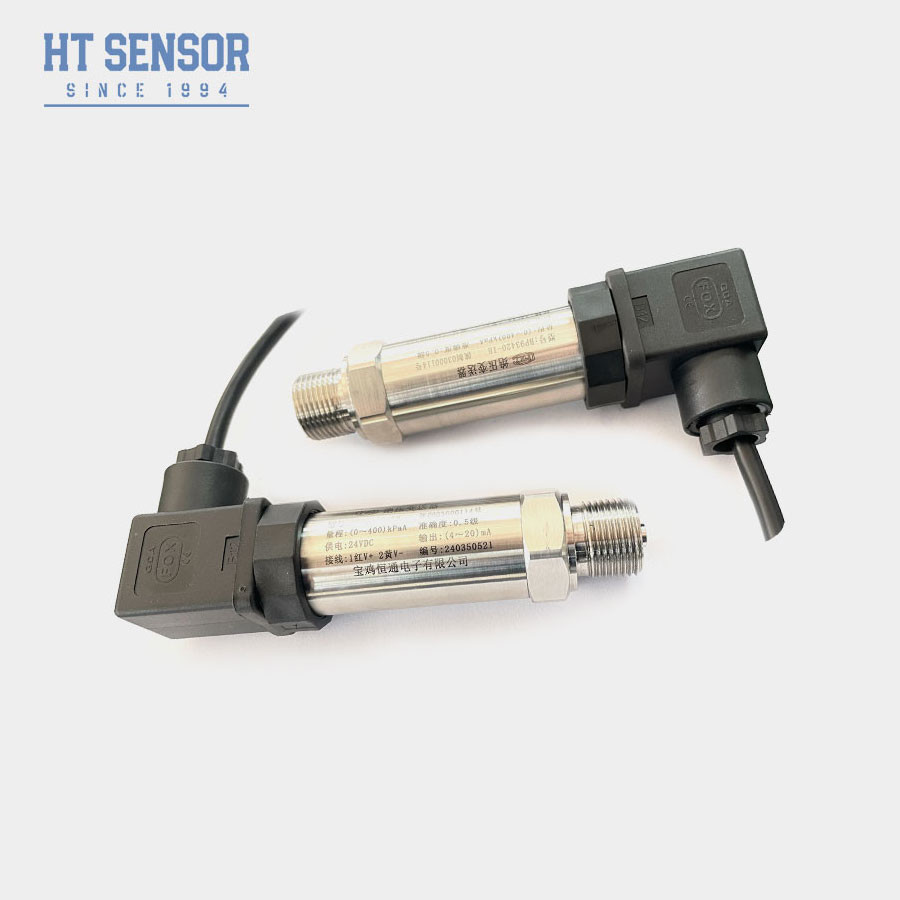

Transmisor de presión BP157
Introducción del sensor del transmisor de presión:
Transmisor de presión de silicio difuso BP157Funciona según el principio fundamental de convertir la presión mecánica en señales eléctricas mediante el efecto piezorresistivo en el silicio,proporcionar mediciones de presión precisas y fiables para una amplia gama de aplicaciones
Características del producto:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Protección IP65 estructura de acero inoxidable
3. Cero y ajustable a escala completa
4. Alta precisión, toda la estructura de acero inoxidable
Aplicaciones:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
Parámetros de rendimiento:
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Exia IICT6 también |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Consejos para ordenar:1. Rango de presión: especifique el rango de presión requerido que el transductor necesita medir. Asegúrese de que cubre todo el rango de presiones esperado en su aplicación para evitar inexactitudes o daños.
2. Requisitos de precisión: Determine el nivel de precisión necesario para su aplicación. Diferentes transductores ofrecen diferentes niveles de precisión, así que elija uno que cumpla con sus requisitos específicos.
3. Señal de salida: Decida el tipo de señal de salida requerida, como voltaje, corriente o salida digital (por ejemplo, 4-20mA, 0-5VDC, SPI).Asegúrese de la compatibilidad con su sistema existente o equipo de adquisición de datos.
4Configuración del puerto de presión: elija la configuración del puerto de presión adecuada en función de sus requisitos de instalación, como el tipo de hilo, el tamaño y la orientación (por ejemplo, NPT, BSP, diafragma de descarga).
5. Conexión eléctrica: especifique el tipo de conexión eléctrica necesaria, como la longitud del cable, el tipo de conector y la configuración del pin.
6Condiciones ambientales: Considere el entorno de operación, incluida la temperatura, la humedad y la exposición a sustancias corrosivas o peligrosas.Elegir un transductor con calificaciones adecuadas de protección del medio ambiente (e.g., IP65, IP67) para garantizar la fiabilidad y la longevidad.
7. Opciones de montaje: Determine cómo se montará el transductor en su aplicación, ya sea de montaje directo, montaje en soporte o integración en un panel de control.Asegúrese de la compatibilidad con su configuración de montaje.
8Certificaciones: Compruebe si el transductor cumple con las normas y certificaciones pertinentes de la industria (por ejemplo, CE, RoHS, ISO) requeridas para su aplicación o requisitos reglamentarios.
9. Tiempo de entrega y disponibilidad: Informe sobre los tiempos de entrega y la disponibilidad del producto para garantizar la entrega oportuna para su proyecto o programa de producción.
Apoyo técnico: Si tiene alguna pregunta o necesita ayuda para seleccionar el dispositivo adecuado, solicite ayuda al fabricante o al proveedor.
10Los expertos pueden ofrecer asesoramiento y orientación para que usted tome una decisión informada.

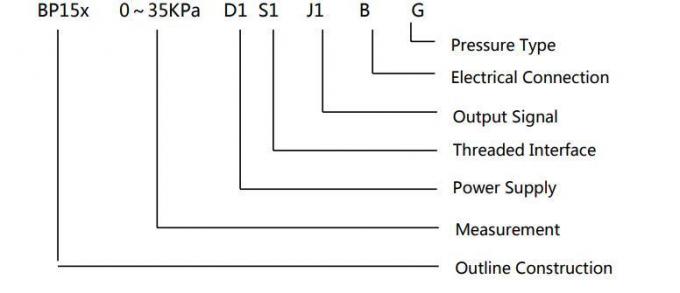

Guía de pedidos:
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||

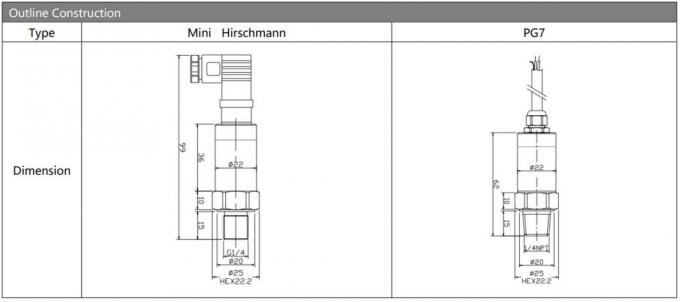

| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||

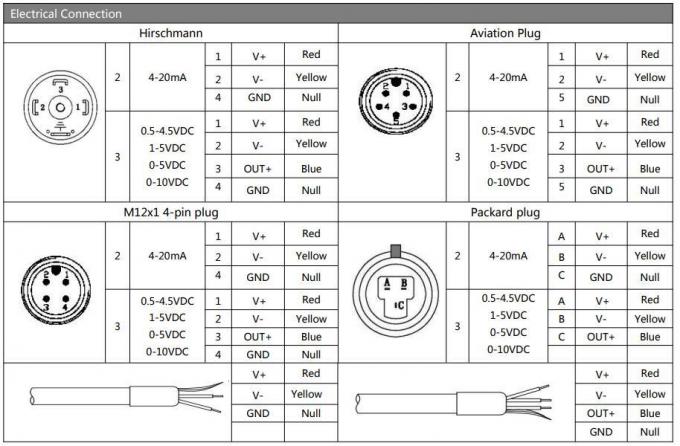

| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||

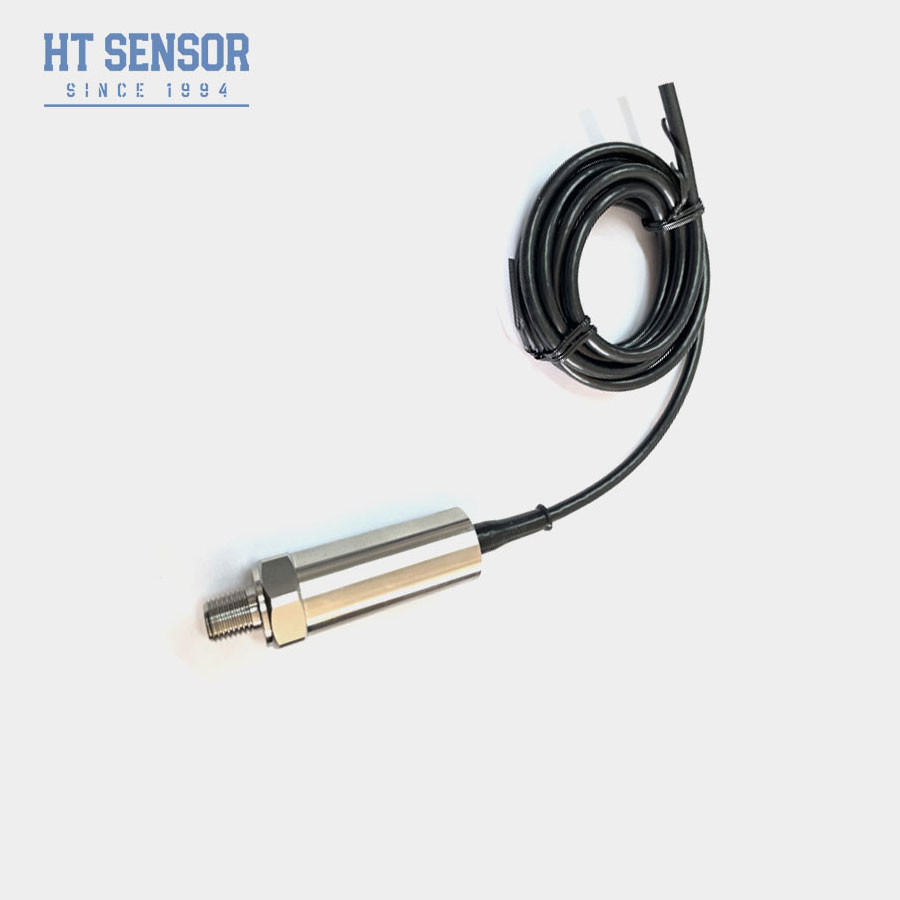

| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
P: ¿Es usted fabricante?
R: Sí, somos fabricantes de sensores profesionales desde hace más de 29 años!
P: ¿ Puede aceptar el servicio OEM?
R: Sí, podemos poner la información de su empresa y el logotipo en nuestros sensores.
P: ¿Puedo ser su distribuidor?
R: Sí, estamos buscando distribuidores en el mercado de ultramar.
P: ¿Cuál es su tiempo de entrega?
R: Normalmente 7-10 días. Para una cantidad superior a 100pcs, se necesitan 3-5 días laborables adicionales.
