Sensor de transmisión de presión diferencial de acero inoxidable para el sensor de prueba de presión diferencial con DIN
Product Details
| Modelar: | BP93420D-II | Rango: | 0-10KPA ~ 2MPA |
|---|---|---|---|
| Fuerza: | Se aplicará el método siguiente: | Producción: | 0.5-4.5V 4-20mA Y así sucesivamente |
| Material: | Acero inoxidable | Hilo: | OEM masculino y femenino |
| Tipo de presión: | Presión diferencial | Clase de protección: | IP65 |
| Prueba de medio: | Aire de aceite y agua | Conector: | Big Din o OEM |
| Resaltar |
Transmisor de presión diferenciada de acero inoxidable,Sensor del transmisor de presión diferencial,Transmisor de presión diferencial DIN |
||
Product Description

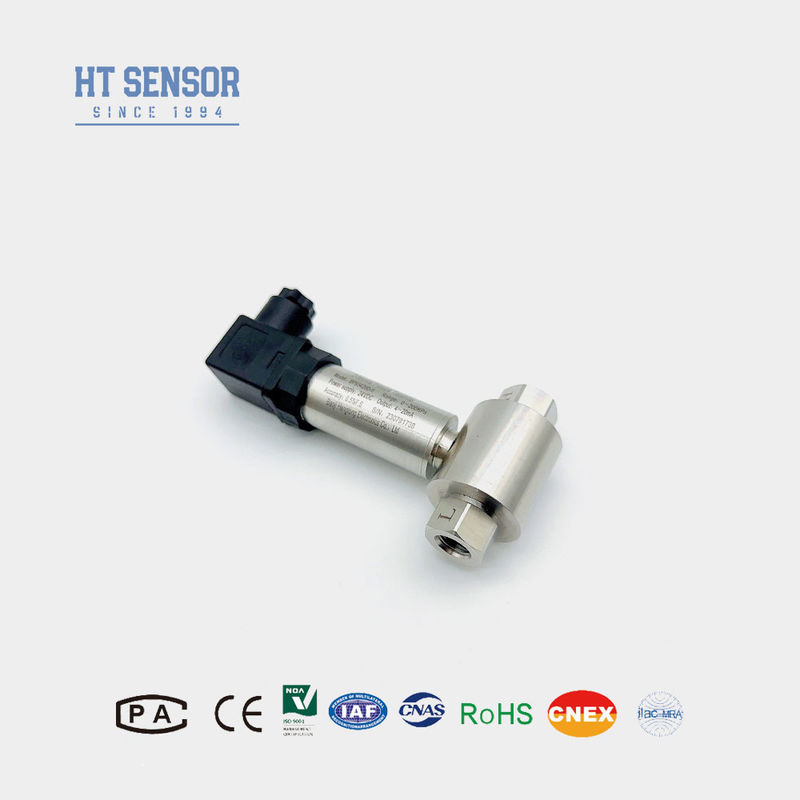

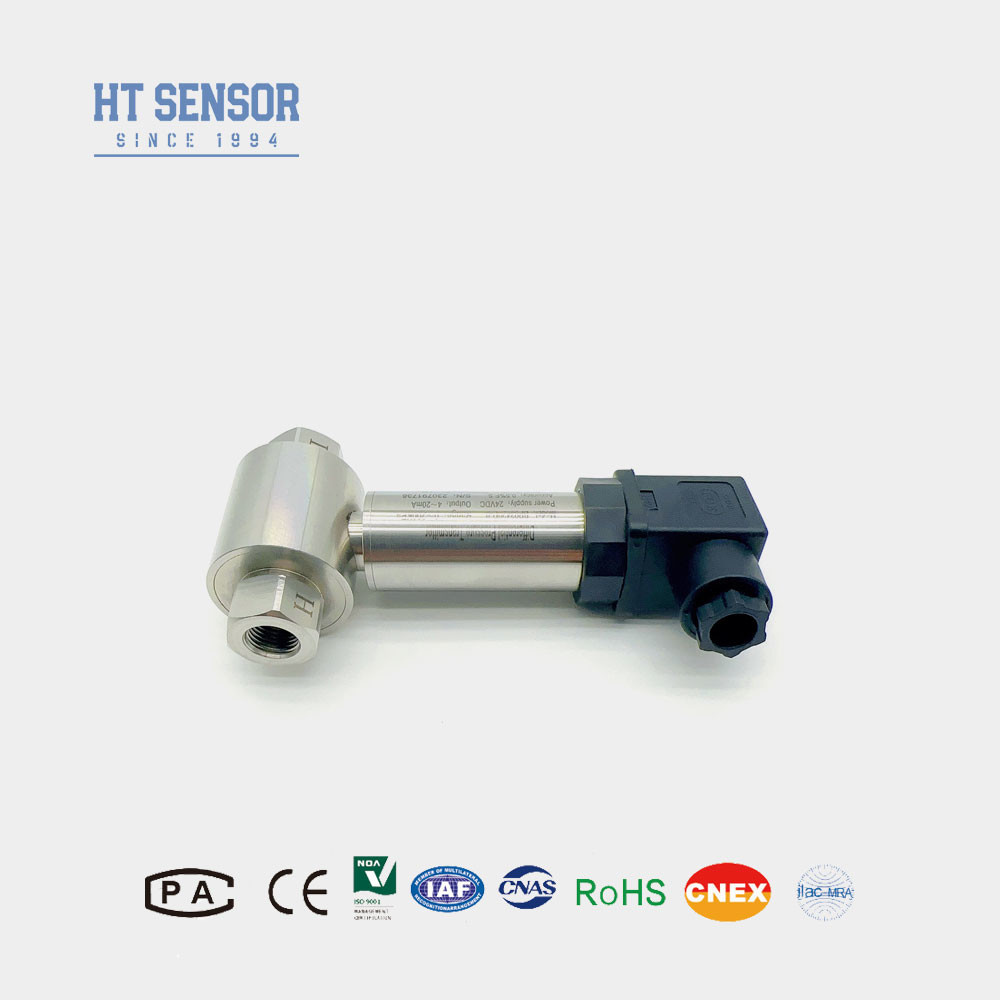

Sensor de transmisión de presión diferencial de acero inoxidable para el sensor de prueba de presión diferencial con DIN
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor piezorresistivo de silicio difuso.Es adecuado para la medición de la diferencia de presión de varios gases y líquidos en tuberías en petróleoLas industrias industriales, químicas, eléctricas, hidrológicas y otras.
Características del productode un transmisor de presión diferencial:
- El transmisor adopta un diseño de estructura de acero inoxidable, una estructura compacta y una instalación fácil.
- Después de una estricta compensación de temperatura y detección de envejecimiento, para garantizar un rendimiento estable y confiable.
- La interfaz eléctrica puede ser externa o directa.
Aplicacionesde un transmisor de presión diferencial::
- 1. Adecuado para la medición de la presión diferencial de varios gases o líquidos en tuberías de petróleo, química, energía eléctrica, hidrología y otras industrias.
- 2Se utiliza en el control de procesos de campo industrial.
- 3- medición de la presión diferencial en los tubos y hornos.Las
| Parámetros de rendimientode un transmisor de presión diferencial: | |
|---|---|
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo II. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Temperatura de compensación | La temperatura de la atmósfera es de 0 °C a 50 °C (de 0 a 10 KPa, de 0 a 20 KPa), de 0 a 70 °C, de 10 a 70 °C |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 100°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|---|---|
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
| 010/20 mA |
3 cables |
|
| 0/1 ¢ 5V | ||
| 0.5 ∙ 4.5 V | 5VDC |
| Consejos para ordenarde un transmisor de presión diferencial: |
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con las partes de contacto (acero inoxidable) del producto.
2Para garantizar un funcionamiento fiable, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Durante la instalación, la interfaz de presión en ambos extremos debe colocarse horizontalmente para reducir la influencia de la posición de instalación en el producto.
4En caso de vibración fuerte, impacto instantáneo, interferencia electromagnética fuerte o interferencia de radiofrecuencia y otros requisitos especiales, por favor infórmenos e indiquen en el pedido.
| Guía de pedidosde un transmisor de presión diferencial: | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Se aplicarán las siguientes medidas: | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
