Sensor de transmisión de presión de Hengtong OEM Mini DIN
Product Details
| Modelo: | BP157 | Rango de acción: | - 100 kPa ~ 0 ~ 10 kPa ~ 20 MPa |
|---|---|---|---|
| Producción: | La velocidad de transmisión de la corriente de corriente de un conductor eléctrico es la velocidad d | Estabilidad a largo plazo: | +-0,2%F.S/Año (tipo) |
| Materiales para la vivienda: | Acero inoxidable 304 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Tipo de producto: | Mini transmisor de presión | Tipo de estructura: | Transmisor de presión de silicio difuso |
| Mediano de medición: | Gas y líquido | Grado de exactitud: | 00,5% |
| Personalización: | Available OED / ODM | ||
| Resaltar |
Sensor de transmisión de presión del fabricante original,Sensor de transmisión de presión mini DIN,Sensor de medición electrónico OEM |
||
Product Description

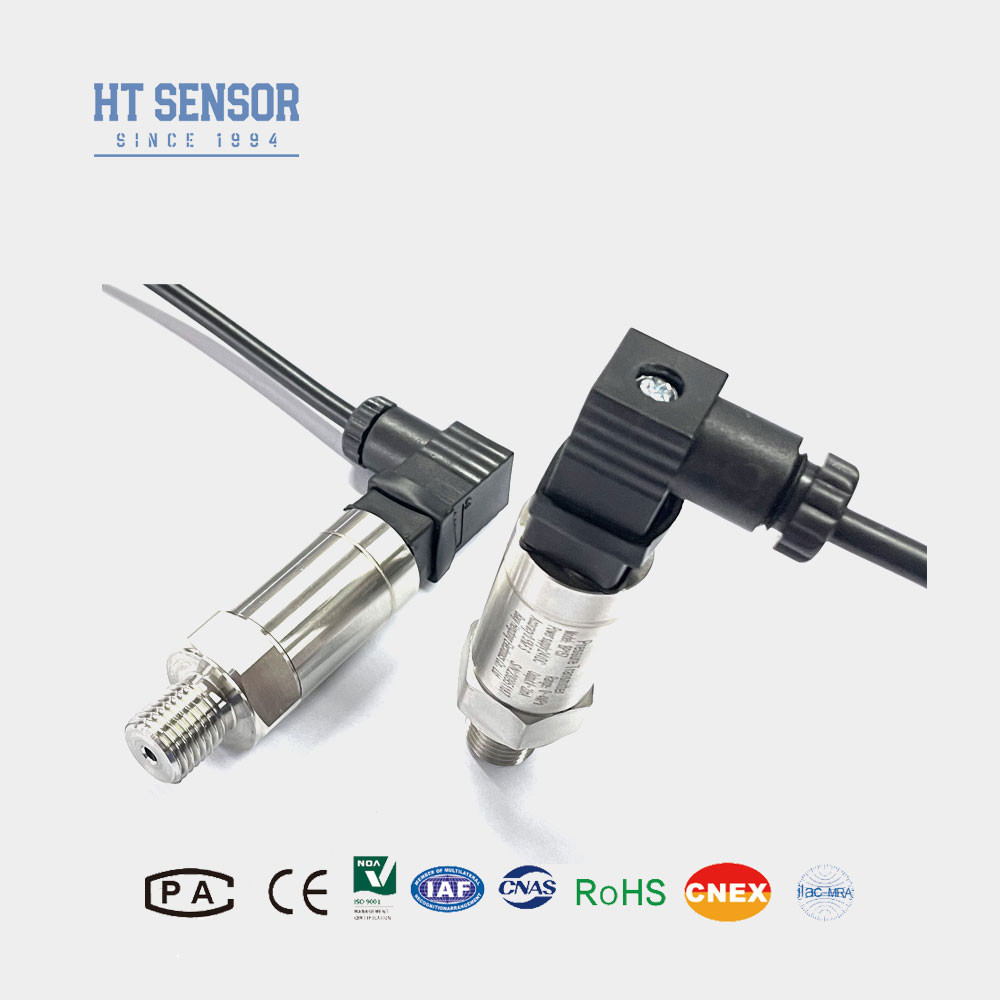

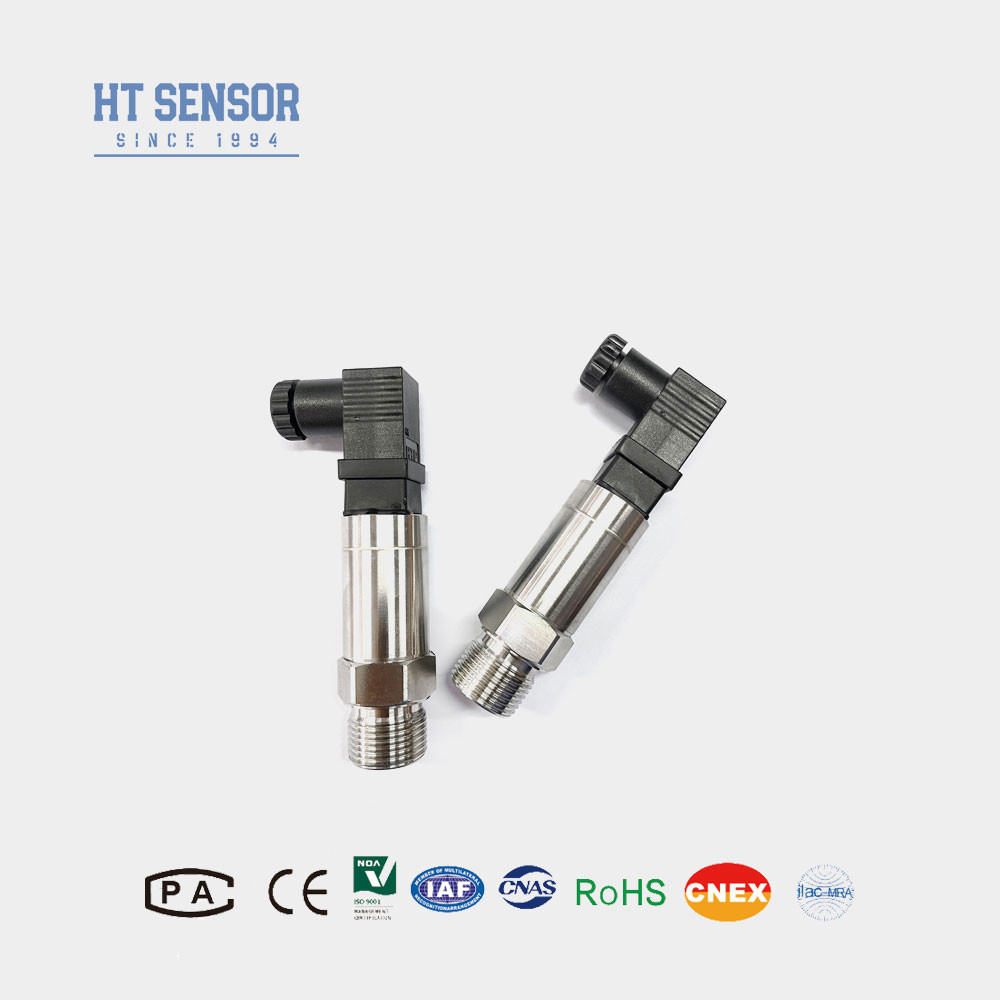

Sensor de transmisión de presión de Hengtong OEM Mini DIN
Transmisor de presión BP157
Introducción del sensor de presión DIN pequeño:
El transmisor del sensor de presión industrial BP157 utiliza sensores de presión de silicio de difusión HT como elementos de medición de la señal.Nuestro propio PCB desarrollado convierte las señales del sensor en señales de salida estándar como 0.5-4.5VDC o 4-20mA para una fácil lectura y grabación. Conexión eléctrica mini DIN, de tamaño pequeño para satisfacer la mayoría de las necesidades de campo.
Características del productocon un sensor de transmisión de presión mini DIN:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión.
2Diseño compacto y ligero.
3. Cero y ajustable a escala completa
4Alta precisión, toda la estructura de acero inoxidable.
Aplicacionescon un sensor de transmisión de presión mini DIN:
1Medición de presión de gases y líquidos no corrosivos, el diafragma está hecho de acero inoxidable 316L, el medio de ensayo es compatible con acero inoxidable 316L.
2Aplicaciones en las industrias de la Marina y de la Aviación.
3Se utiliza en procesos industriales de campo, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Para sistemas de control hidráulico y neumático.
| Parámetros de rendimientocon un sensor de transmisión de presión mini DIN: | |
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ejemplos de seleccióncon un sensor de transmisión de presión mini DIN |
| Consejos para ordenar |
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
| Guía de pedidos | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||
| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
1P: ¿Es usted una empresa comercial de fabricación?
R: Somos un fabricante con 30 años de experiencia.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden personalizar los productos para satisfacer necesidades específicas. Ofrecemos servicios OEM y ODM.
3¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de producción pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que estamos bien posicionados para satisfacer los grandes pedidos.se recomienda que se comunique con nuestro equipo de ventas con anticipación para garantizar un programa de producción y entrega sin problemas.
4P: ¿Cuán largo es el ciclo general de entrega?
R: 5 a 8 días laborables para el modelo estándar.
5P: Envases para el envío
R: Los productos generalmente se envían por correo expreso internacional, incluidos UPS, FedEx, DHL e INT, o se pueden recoger utilizando su cuenta de envío, embalaje estándar de exportación,incluido el certificado de inspección.
6P: Contacte con nosotros.
R: Tenemos un equipo de ventas activo y experimentado, para que pueda resolver el problema de los problemas técnicos y comerciales. Por favor, deje un mensaje o haga clic en servicios en línea.
