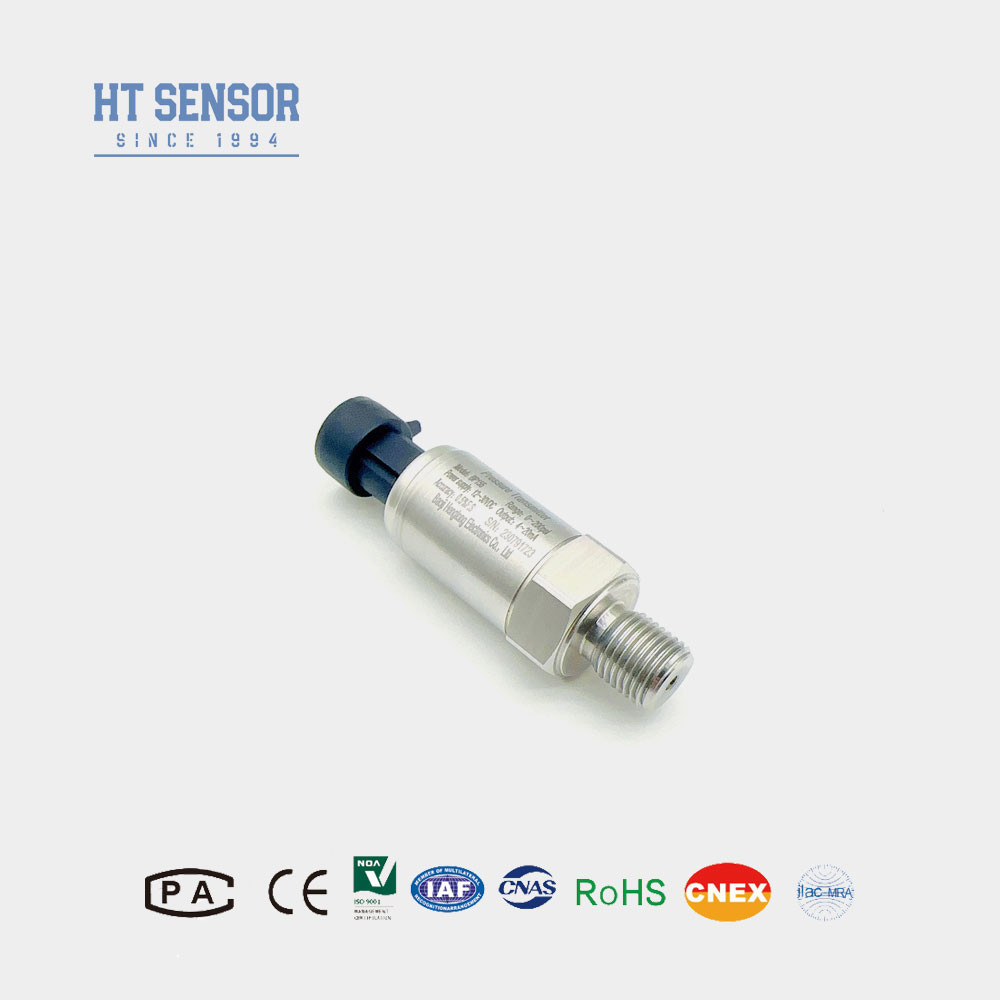

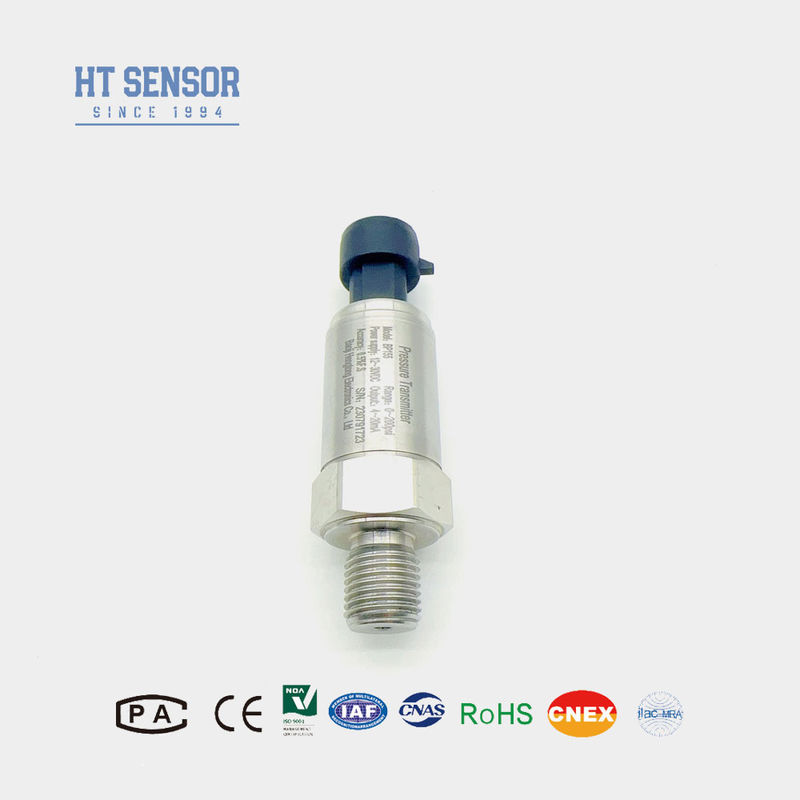

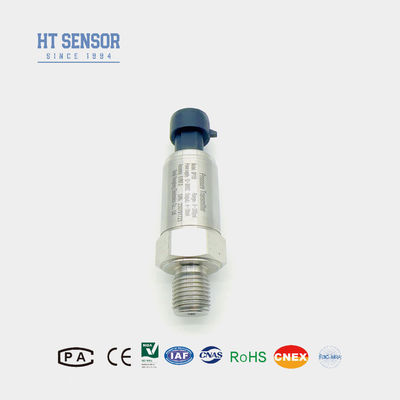

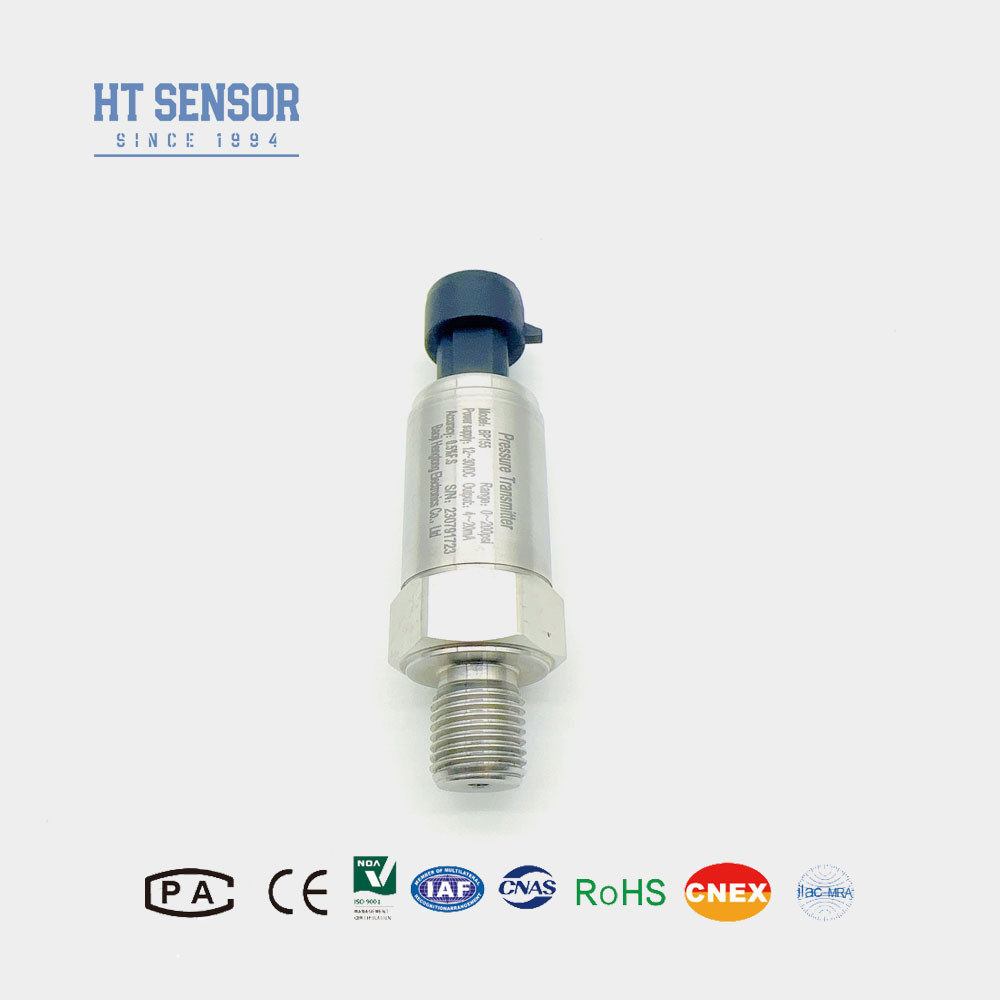

BP155 Sensor de transmisión de presión
El sensor de transmisión de presión:
Diseño del sensor de luz del transmisor de presión de la serie BP155, estructura compacta, fácil de instalar y ahorrar espacio.El sensor de presión de silicio difuso está diseñado para ser fácilmente calibrado y para garantizar mediciones precisasEstos sensores de presión se utilizan ampliamente en la industria automotriz, incluidos los sistemas de monitorización de la presión de los neumáticos.
| Parámetros de rendimiento del sensor del transmisor de presión |
| Rango de medición |
Se aplicarán las siguientes medidas: |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ 0,1%FS |
| La histeresis |
≤ 0,1%FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Exclusión T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,25 kg |
Características del productode un sensor de transmisión de presión:
1Amplio rango de medición.
2. estructura de acero inoxidable de grado de protección IP65.
3Alta precisión, toda la estructura de acero inoxidable.
Aplicacionesde un sensor de transmisión de presión:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
2Aplicado en las industrias marítima y de aviación.
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Se utiliza en sistemas de control hidráulico y neumático.
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
| Guía de pedidos |
| BP15X |
Transmisor de presión analógico |
| |
Código |
Proyecto de construcción |
| 5 |
Enchufe de Packard |
6 |
Cable de salida directa sellado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Conector Hirschmann de gran tamaño |
| |
Rango de medición |
Se aplicarán las siguientes medidas: |
0-X) Kpa
o MPa |
¿ Qué es eso? Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
|
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
PG7 |
| B3 |
Cable de salida sellada 1,5 metros |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
