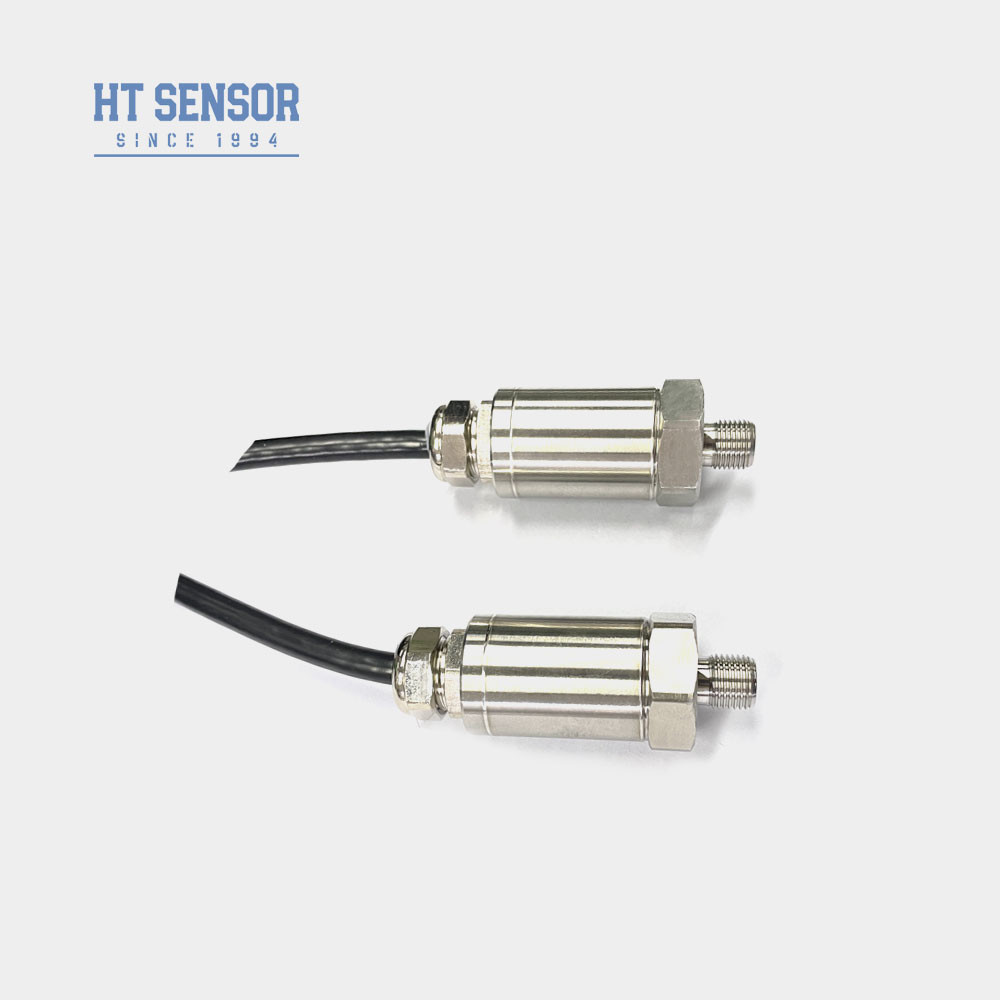

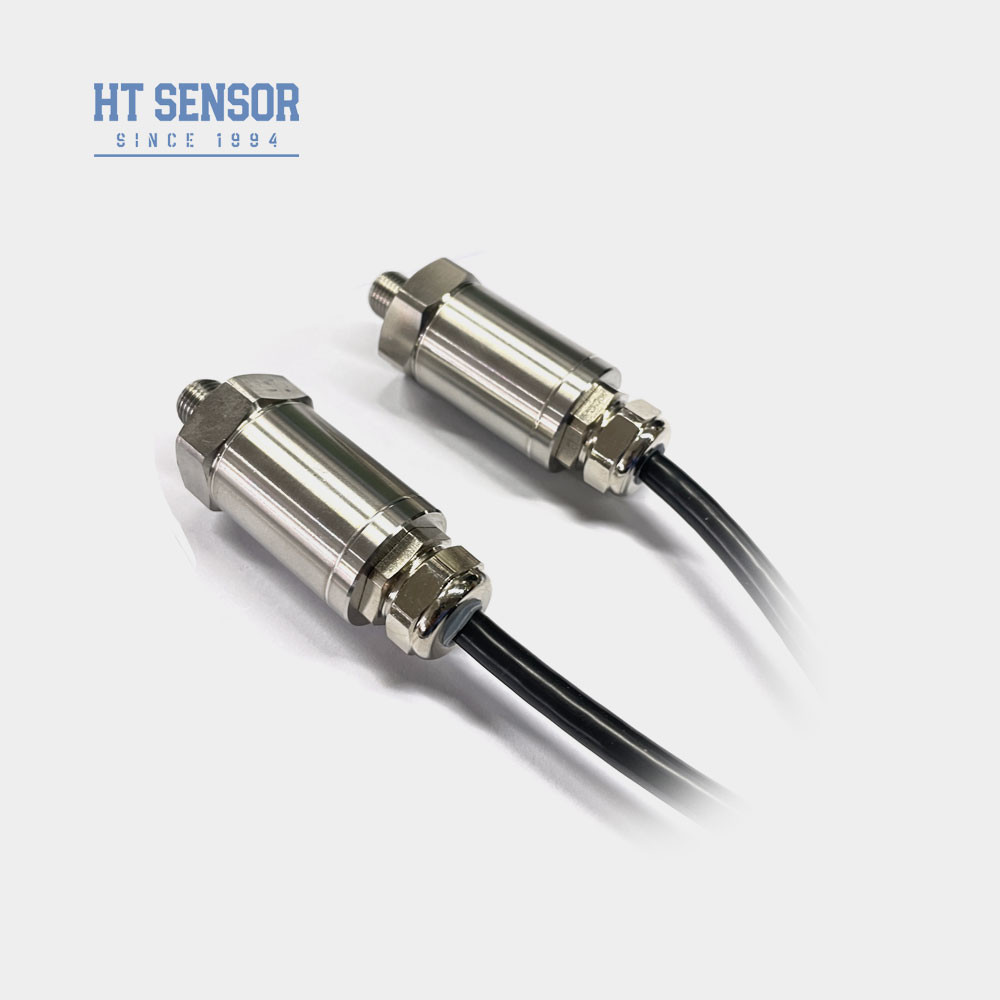

BP156 Transmisor de presión
El sensor de transmisión de presión:
El sensor de transmisor de presión BP156 es un producto rentable especialmente desarrollado para compresores de aire y equipos de refrigeración.Integra la última tecnología y está equipado con circuitos de PCB de alto rendimiento desarrollados por nuestra empresaCada producto ha sido sometido a rigurosas pruebas de envejecimiento, y tiene informes de inspección independientes, y ha sido ampliamente utilizado en otros campos.
Características del productode un sensor de transmisión de presión:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2Diseño compacto y ligero
Aplicacionesde un sensor de transmisión de presión:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
2Aplicado en las industrias marítima y de aviación.
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimiento del sensor del transmisor de presión: |
| Rango de medición |
Se aplicarán las siguientes medidas: |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo |
± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,25 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezas de visualización digital.
3Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
4El cable del transmisor de presión es de cloruro de polivinilo, la longitud predeterminada del cable de nivel de líquido es de 1,5 m, y hay tres materiales para elegir.pueden utilizarse materiales de cable de polietilenoSi necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
5En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.

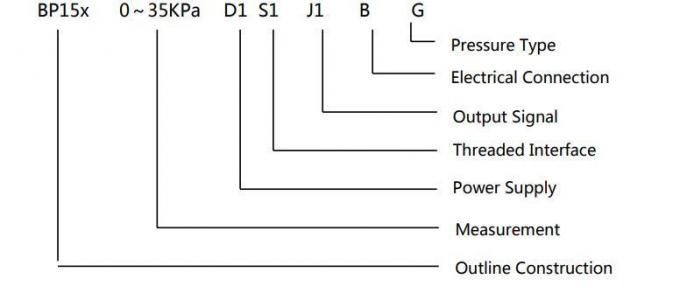

| Guía de pedido del sensor del transmisor de presión |
| BP15X |
Transmisor de presión analógico |
| |
Código |

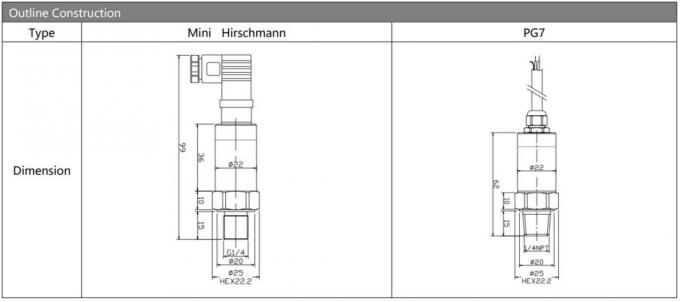

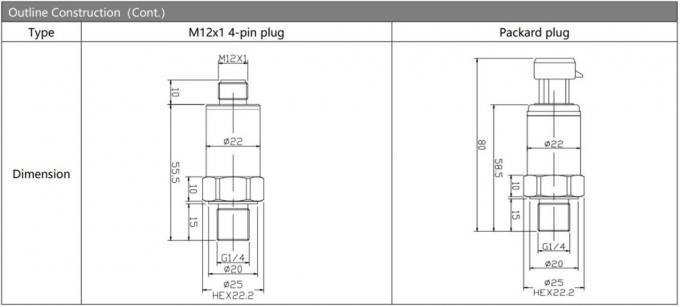

Proyecto de construcción |
| 5 |
Enchufe de Packard |
6 |
Cable de salida directa sellado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Conector Hirschmann de gran tamaño |
| |
Rango de medición |
Se aplicarán las siguientes medidas: |
0-X) Kpa
o MPa |
¿ Qué es eso? Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
|
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |

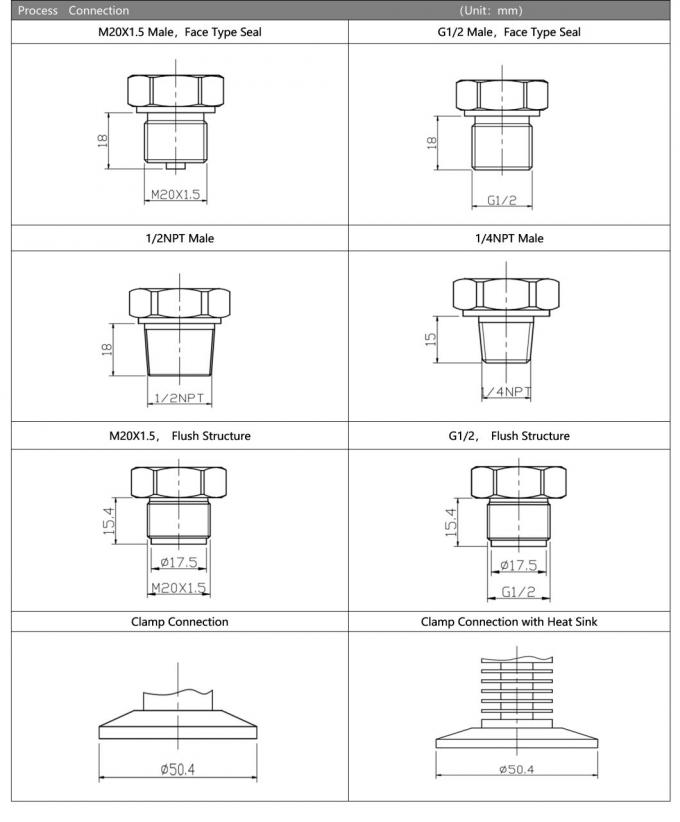

Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |

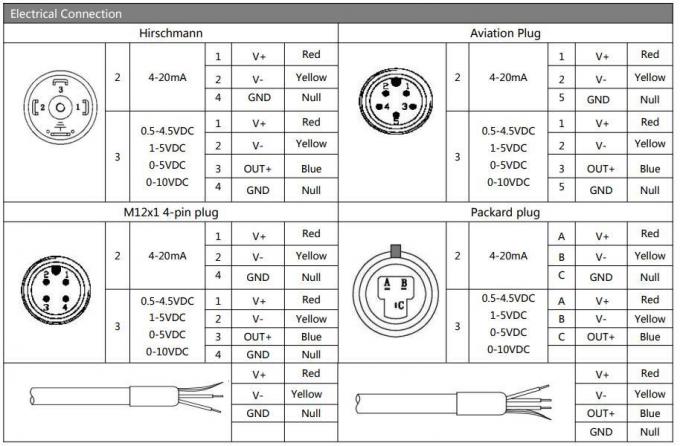

Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
PG7 |
| B3 |
Cable de salida sellada 1,5 metros |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
