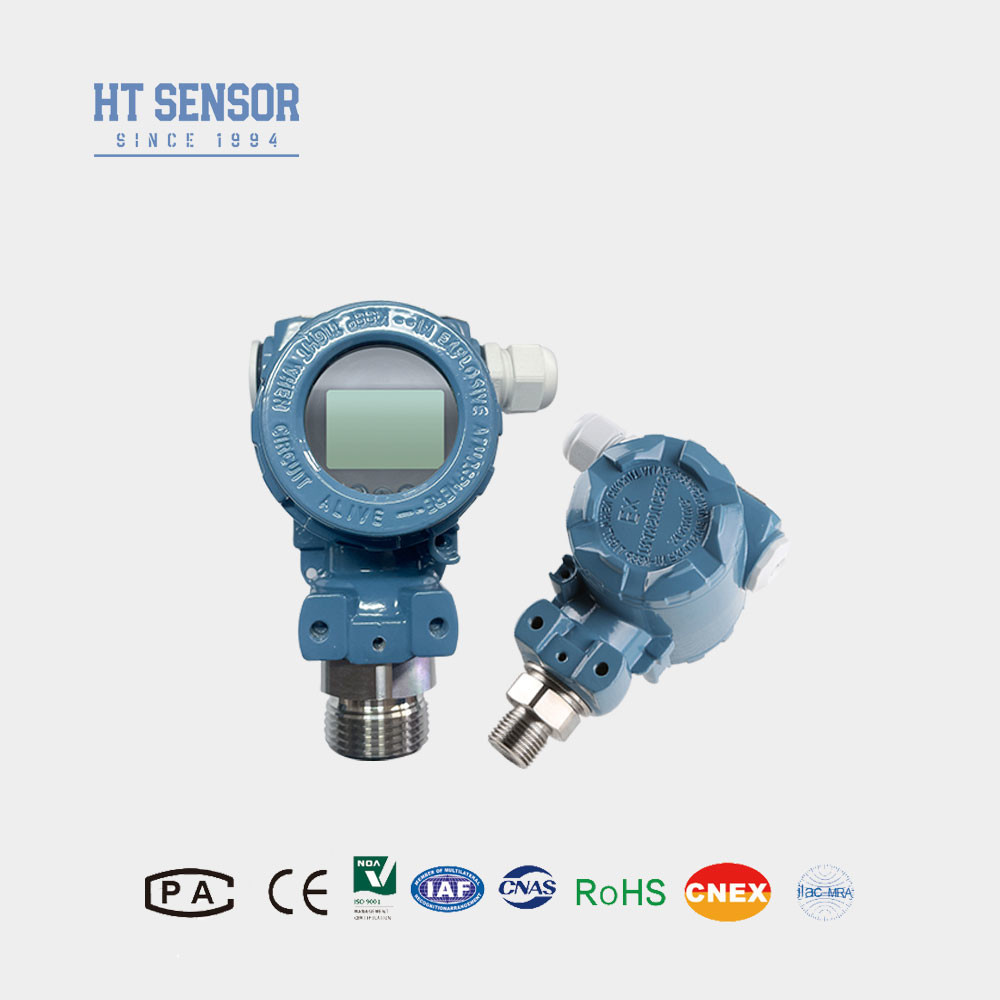

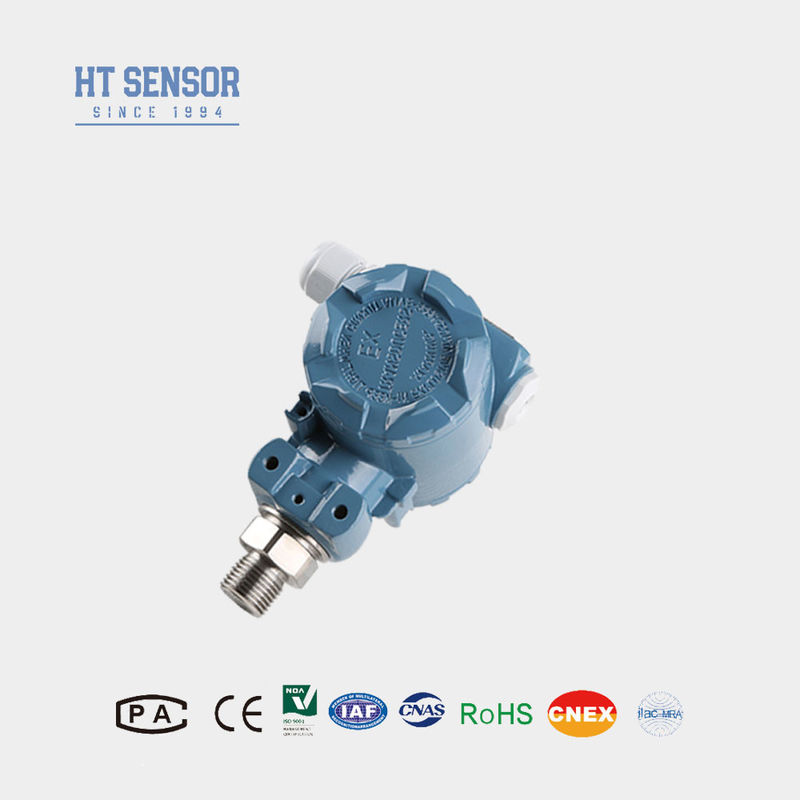

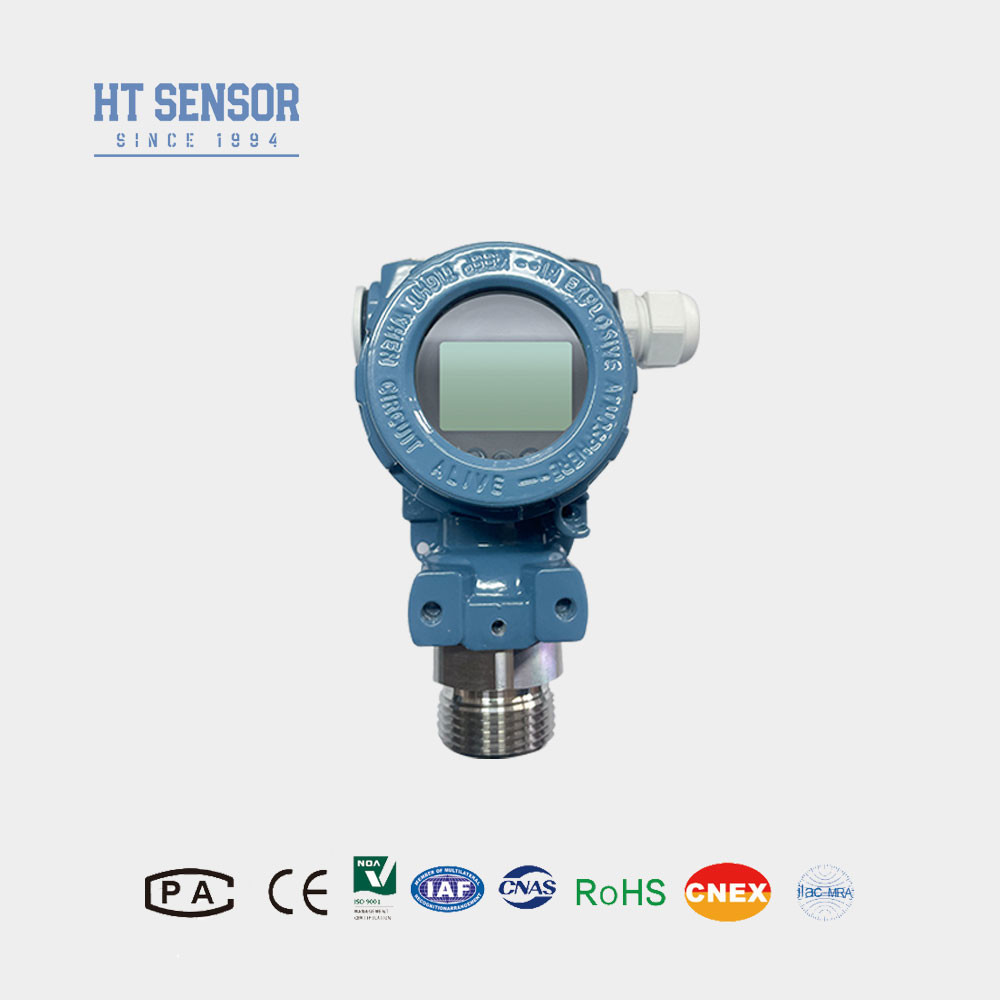

Transmisor de presión BP93420-III
Introducción de la presión industrialel transmisorsensor:
El transmisor del sensor de presión industrial BP93420-III cuenta con un núcleo de presión de acero inoxidable y un circuito de procesamiento de amplificador en miniatura.y la interfaz de instalación se puede personalizar para satisfacer los requisitos del usuarioAdemás, ofrece compatibilidad con otras marcas de transmisores. Esta serie de productos se utiliza ampliamente en control de procesos industriales, equipos hidráulicos, industria química,y otros sectores donde prevalecen condiciones ambientales adversas.
Características del productode laspresión industrialel transmisorsensor:
1Amplio rango de medición, diversas formas de interfaz de presión.
2.Nivel de protección IP65.
3Varias formas de señal de salida.
Aplicacionesde laspresión industrialel transmisorsensor:
1- Adecuado para medir la presión de gases y líquidos no corrosivos en acero inoxidable 316L.
2Petróleo, química, metalurgia, energía e hidrología.
3- Medición y control de presión en ambientes industriales exteriores adversos.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimientocon una longitud de la longitud de la banda superior igual o superior a 50 mm, |
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 40 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ ± 0,1% FS |
| La histeresis |
≤ ± 0,1% FS |
| Estabilidad a largo plazo |
± 0,1% F.S./Año ((típico) ± 0,2% F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
Aluminio fundido |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~1,2 kg |
1Al seleccionar un producto, asegúrese de que el medio a ensayar sea compatible con la parte de contacto del producto.
2Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 12VDC.
3Para garantizar el funcionamiento fiable del producto, se recomienda instalar el dispositivo de protección contra rayos en el lugar y garantizar la conexión fiable a tierra del producto y la fuente de alimentación.
4. El cable predeterminado no viene con el cable. Si es necesario, comuníquese con el vendedor con anticipación.
5En caso de vibración fuerte, golpe instantáneo, interferencia electromagnética o de radiofrecuencia fuerte y otros requisitos especiales, por favor háganoslo saber e indique en el pedido.
| Guía de pedidos |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| El coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
1¿Es usted una empresa de fabricación?
R1: Somos un fabricante con más de 29 años de experiencia.
2Q2: Producto personalizado
R2: Ofrecemos servicios de diseño OEM y personalizados.
3Q3: Garantía de la calidad
R3: Nuestros productos vienen con una garantía limitada de 12 a 18 meses desde la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita.Esta garantía no se aplica a las unidades que hayan sido modificadas, mal utilizados o descuidados.
4Q4: Envío y embalaje
A4: Los productos generalmente se envían por correo expreso internacional, incluidos UPS, FedEx, DHL e INT para el flete prepagado. También puede usar su propia cuenta de envío para la recogida.Se incluye el embalaje estándar de exportación junto con la certificación de inspección.
5P5: Contacte con nosotros
R5: Tenemos un equipo de ventas activo y experimentado disponible para ayudarle con preguntas técnicas y problemas comerciales. Simplemente déjenos un mensaje o haga clic en nuestro servicio en línea.
