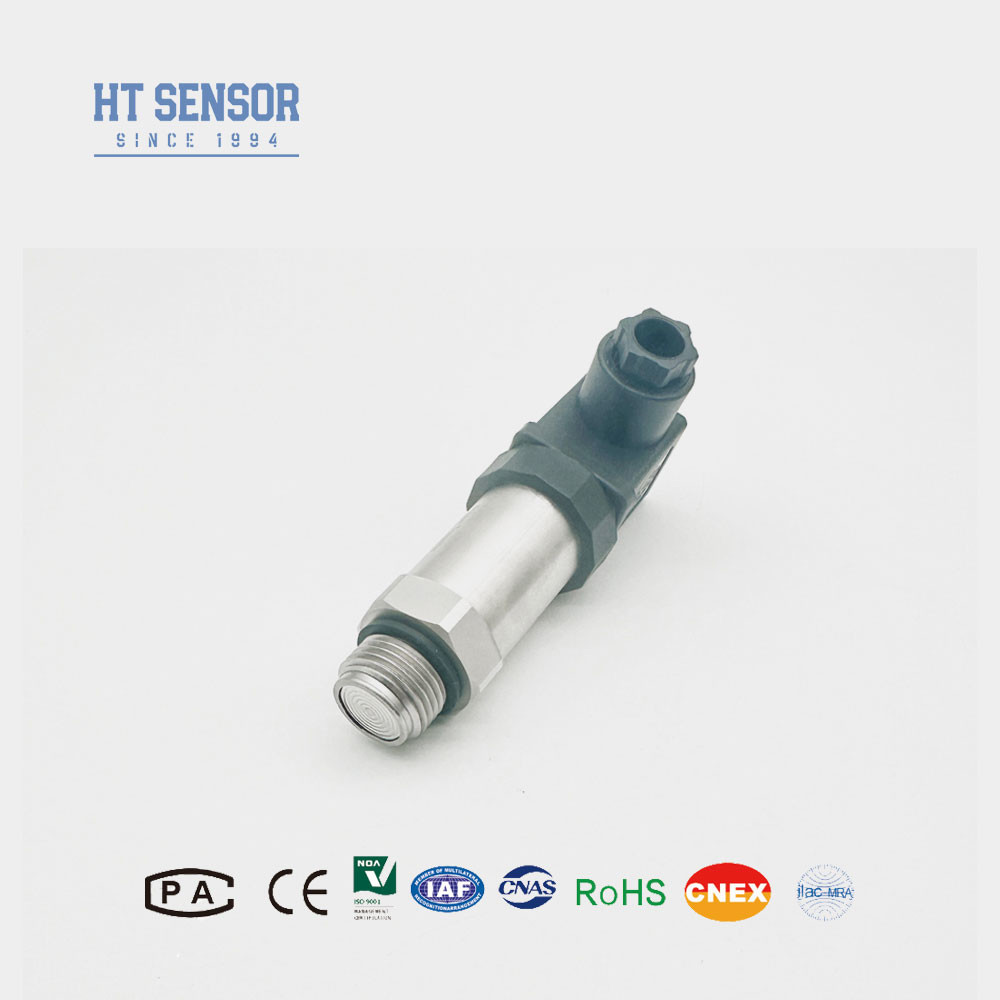

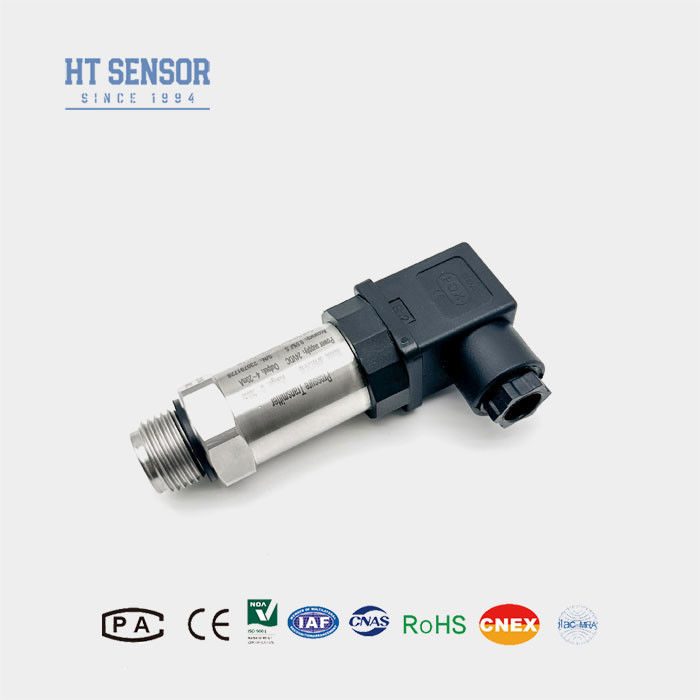

BPHT24 Transmisor de sensor de presión industrial de diafragma con sensor de estructura totalmente de acero inoxidable
Product Details
| Modelo no.: | BPHT24 | Rango de acción: | 0-10kpa~035mpa |
|---|---|---|---|
| El poder: | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo de la | Producción: | 0Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se determinarán en función |
| Conectar: | M20*1,5 G1/2 1/2NPT | El tipo: | Sensor de presión industrial con diafragma de descarga |
| Mediano de medición: | Líquido, gas, pegamento para bebidas, etc. | Grado de exactitud: | 0.5% FS |
| El material: | Acero inoxidable | Personalización: | OEM y ODM |
| Resaltar |
Sensor de presión industrial con diafragma de descarga,Sensor de presión industrial BPHT24,Transmisor de presión industrial de acero inoxidable |
||
Product Description
BPHT24 Transmisor de sensor de presión industrial con diafragma de descarga con estructura de acero totalmente inoxidable
BPHT24Sensor de presión del diafragma
Introducción de un transmisor de presión industrial con diafragma de descarga:
El transmisor de presión con diafragma de tipo BPHT24 utiliza un núcleo de aceite aislado de silicona con diafragma de placa de la serie HT como elemento de medición de la señal.Todos los componentes están encerrados dentro de una carcasa de acero inoxidable, que convierte la señal del sensor en la señal de corriente o voltaje de salida estándar requerida por el cliente.
El transmisor de presión de diafragma plano está compuesto por un tensiónímetro y una parte frontal de silicio difuso.El diafragma de lavado fuerte especialmente tratado en el extremo de medición del diafragma plano del tensiónímetro garantiza que las partículas duras en el medio medido no lo dañenEste transmisor presenta una estructura compacta, resistencia a la corrosión, resistencia a las vibraciones, resistencia al impacto de partículas y una amplia gama de compensación de temperatura.El tipo delantero de silicio difuso incorpora un sistema de núcleo de silicio difuso importado y utiliza tecnología de afinación y compensación digital para garantizar un rendimiento del producto confiable y un rendimiento estable.
Características del productocon una capacidad de transmisión superior a 20 W,:
1Varias opciones de interfaz de presión.
2Diseñado para aplicaciones higiénicas para evitar una escala media.
3Alta precisión con una estructura totalmente de acero inoxidable.
4Es fácil de limpiar.
Aplicacionescon una capacidad de transmisión superior a 50 W,:
1. Adecuado para medir gases y líquidos no corrosivos con 316L.
2Ideal para la protección del medio ambiente y la industria química.
3Se utiliza en las industrias marítima y de aviación.
4. Muy adecuado para su uso en las industrias médica, biofarmacéutica e higiene alimentaria.
| Parámetros de rendimientode diafragma industrial de descarga Transmisor de sensores de presión | |
| Rango de medición | Se trata de un sistema de control de velocidad. |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,25 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos para ordenar |
1Al seleccionar los productos, asegúrese de que las partes de contacto con el medio de medición sean compatibles.
2Tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital al realizar un pedido.
3Cuando se ordene un transmisor con pantalla LCD o LED, la potencia del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, recomendamos a los usuarios que instalen dispositivos antirelámpago en el sitio y aseguren una conexión fiable a tierra del producto y la fuente de alimentación.
5. El rango de temperatura de funcionamiento nominal de los anillos O de caucho fluorado es de -20°C a 250°C. Cuando el producto funcione a una temperatura inferior a -20°C, se deben seleccionar los anillos O EPDM.
6. Los cables no están incluidos por defecto. Si es necesario, tres materiales están disponibles para la selección. A menos que se especifique lo contrario, se puede utilizar material de cable de polietileno.Si necesita un material de cable diferente, por favor especifique en su orden.
7Si hay requisitos especiales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o de radiofrecuencia fuerte, por favor infórmenos y especifiquen en su pedido.
| Guía de pedidoscon una capacidad de transmisión superior a 50 W, | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| 9o de junio | Muestra el transmisor de presión | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| T. | Transmisor de presión resistente a altas temperaturas | |||||||
| Rango de medición | Se trata de un sistema de control de velocidad. | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
P1: ¿Están ¿Es usted una empresa de manufactura?
R1: Somos fabricantes con más de 30 años de experiencia.
P2:Producto personalizado
R2: Proporcionamos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses desde la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita.Esta garantía no se aplica a las unidades han sido modificadas, mal utilizado, descuidado.
P4:Envío y embalaje
A4:Los productos se envían generalmente por Express internacional, incluyendo UPS,FedEx,DHL e INT para el flete prepagado,también puede utilizar su cuenta de envío para recoger,envasado de exportación estándar,incluida la certificación de inspección.
P5:Ponte en contacto con nosotros
A5:Tenemos un equipo de ventas activo y experimentado para atenderle en la pregunta técnica y la cuestión de negocios. Simplemente déjenos un mensaje o haga clic en el servicio en línea.
