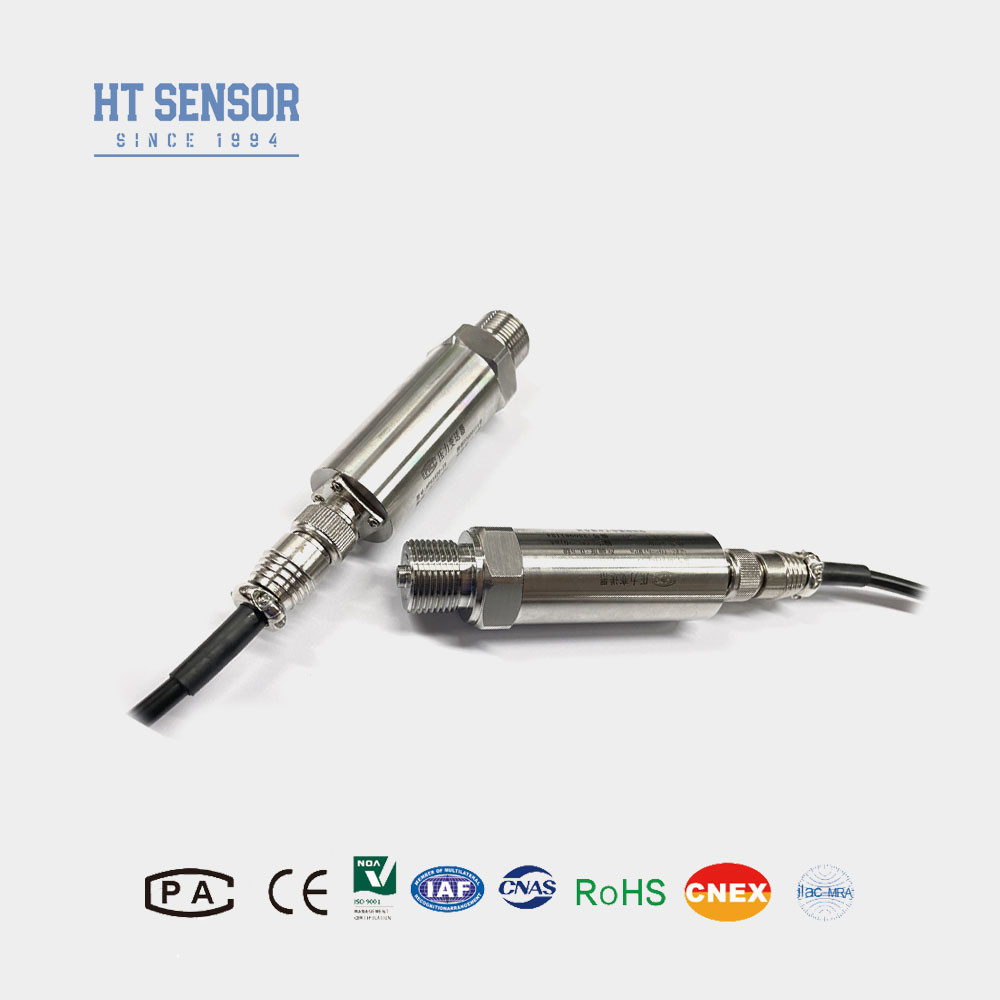

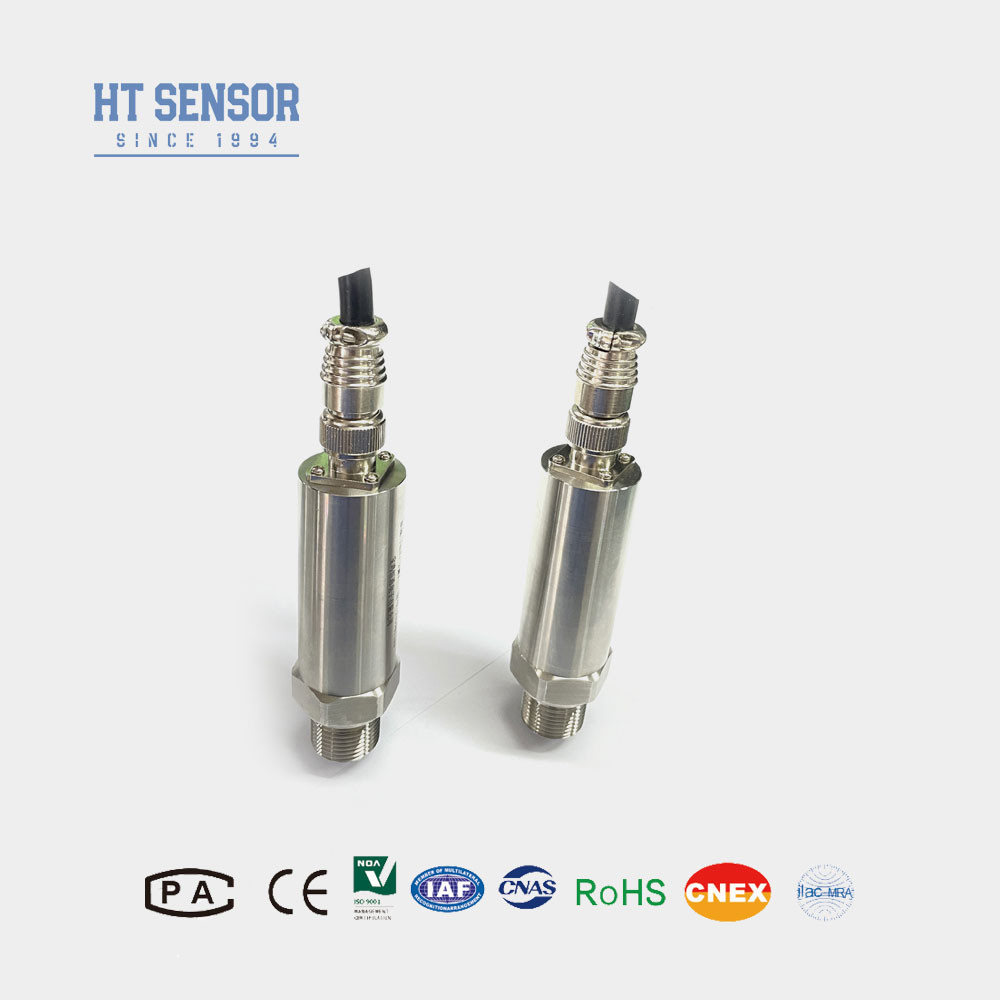

Sensor de presión industrial de acero inoxidable Transmisor G1/4 G1/2 4-20mA
Transmisor de presión BP93420IB
Introducción del transmisor de sensores de presión industriales:
El transmisor de sensor de presión de silicio industrial difuso BP93420-I es un instrumento versátil conocido por su precisión y confiabilidad.El sensor tiene un amplio rango de medición y puede utilizarse en una variedad de aplicaciones con diferentes niveles de presión..
Características del productocon una capacidad de transmisión superior a 20 W,:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión.
2Diseño compacto y ligero.
3Cero y ajustable a escala completa.
4Alta precisión, toda la estructura de acero inoxidable.
Aplicacionescon una capacidad de transmisión superior a 20 W,:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
2Aplicado en las industrias marítima y de aviación.
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimiento: |
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
0.1% FS |
| La histeresis |
0.1% FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año ((típico) ± 0,2% de F.S./año ((máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,25 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
Consejos para ordenar
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
2Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
3El rango de temperatura de funcionamiento nominal del anillo O de caucho de flúor es de -20°C a 250°C. Cuando la temperatura de funcionamiento del producto es inferior a -20°C, se debe seleccionar el anillo de sellado de tipo EPDM O.
4El cable no tiene cable por defecto, y hay tres tipos de materiales para elegir si es necesario.Si necesita un material de cable diferente, por favor especifíquelo en el formulario de pedido.
5En caso de fuerte vibración, golpe instantáneo, fuerte interferencia electromagnética o de radiofrecuencia y otros requisitos especiales, por favor háganos saber de nuestra empresa e indique en el pedido.
| Guía de pedidos |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
IC |
Transmisor de presión de alta temperatura |
| El coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- No hay nada.1. . .0·0.01...100 MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ¢ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
Se aplicarán las siguientes medidas: |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
