Sensor de presión industrial de material elastomérico con tecnología de aislamiento del diafragma
Product Details
| Número de modelo.: | BP93420-IQT | Personalizado: | OEM y ODM |
|---|---|---|---|
| Tipo de presión: | Medidor, presión absoluta y sellada | Paquete de transporte: | En cartón |
| Especificación: | Sensor de presión industrial de silicio | Código del SH: | 9026201090 |
| El tipo: | Transmisor de presión industrial con diafragma de lavado | Grado de exactitud: | 0.5%F.S |
| Rango de presión: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Producción: | 4-20mA /0,5-4,5Vdc para el uso en vehículos eléctricos |
| Resaltar |
Sensor de presión industrial ODM,Sensor de presión industrial de aislamiento del diafragma,Sensor de presión industrial de material elastomérico |
||
Product Description
Material elastomérico y tecnología de aislamiento del diafragma en sensores de presión industriales

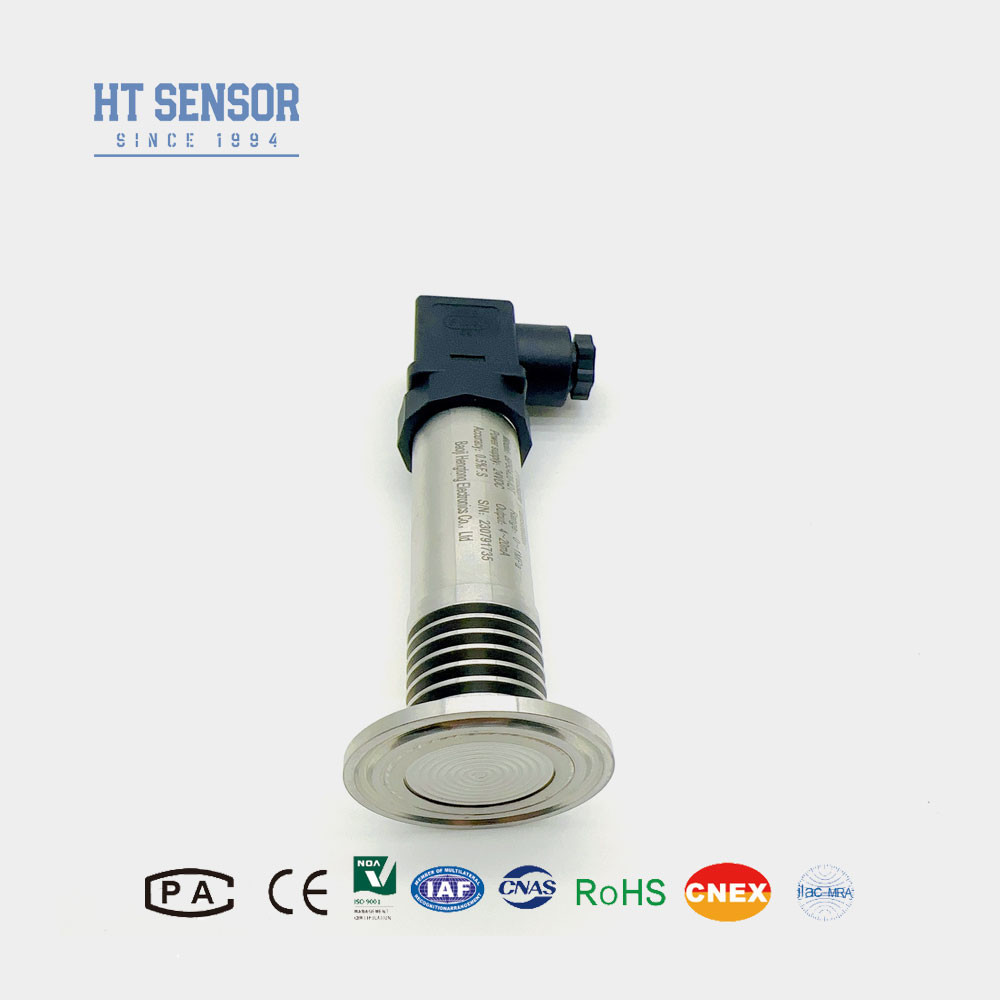

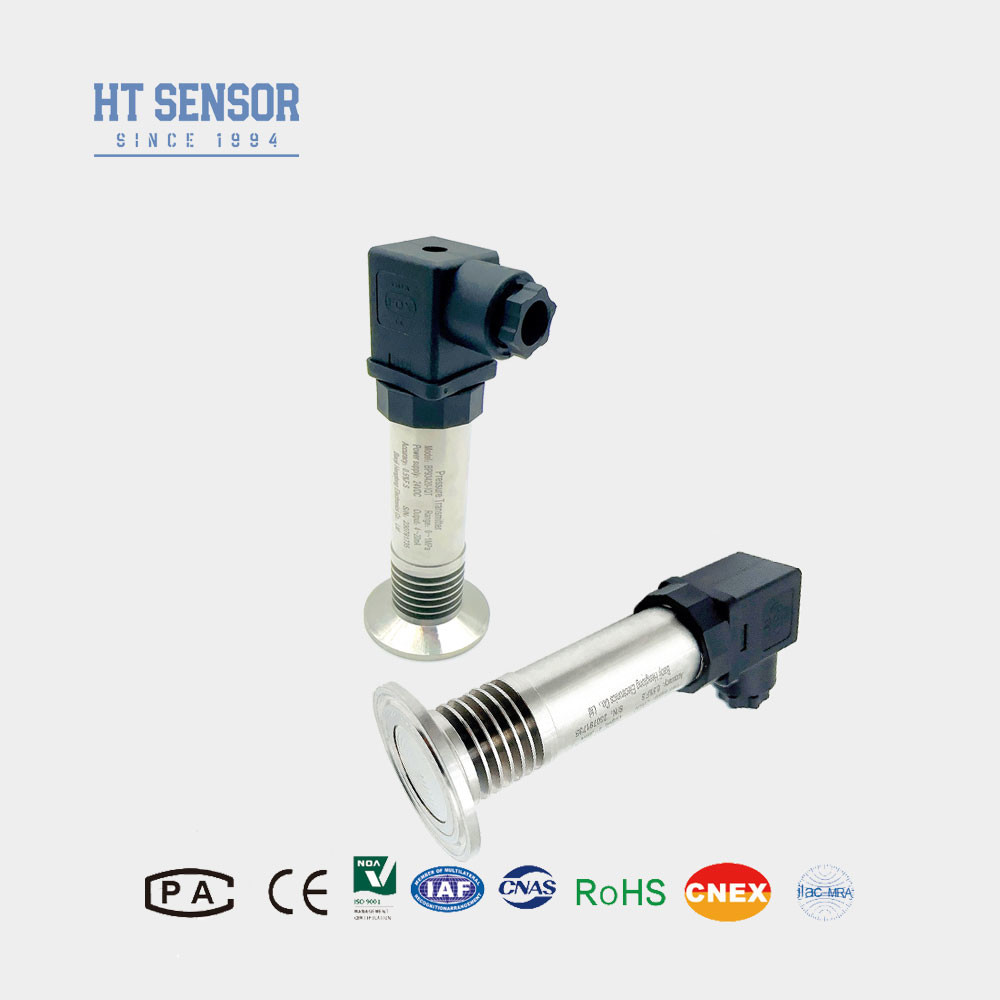

Transmisor de presión BP93420-IQT
Introducción del sensor de presión industrial con diafragma de descarga:
El transmisor de presión con diafragma de descarga compacto BP93420-IQT ha sido sometido a rigurosas pruebas para varios proyectos, lo que garantiza un rendimiento estable y confiable.El diafragma grande expuesto evita efectivamente el bloqueo del orificio de presión causado por la cristalización mediaEl elastómero del sensor de presión de membrana plana utiliza materiales importados y tecnología de aislamiento del diafragma.sin orificio de detección de presión en la cabeza de ensayo para evitar el bloqueo por medios no viscosos durante la mediciónSu diseño de estructura integrada es ideal para medir y controlar la presión en revestimientos químicos, pintura, barro, asfalto, petróleo crudo y otros medios viscosos".
| Parámetros de rendimientocon una longitud de la longitud de la banda superior igual o superior a 50 mm, | |
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ 0,1%FS |
| La histeresis | ≤ 0,1%FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | 0-70oC (customizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex ii II C T6 Ga |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,3 kg |
Características del productocon una longitud de la longitud de la banda superior igual o superior a 50 mm,
1- Amplio rango de medición, varias opciones de interfaz de presión.
2Varias opciones de señal de salida.
3Ajustable a cero y a escala completa.
4Alta precisión, múltiples conexiones de proceso estériles.
AplicacionesSensor de presión industrial de diafragma de descarga:
1. Adecuado para medir gases y líquidos no corrosivos con 316L.
2Las industrias médicas, biofarmacéuticas y de higiene alimentaria para el procesamiento estéril.
3Se utiliza en las industrias del papel y química, así como para mediciones del nivel de aguas residuales y de presión de latas de bebidas.
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
| Consejos para ordenar |
1Al seleccionar un producto, asegúrese de que el soporte sea compatible con la parte de contacto del producto en ensayo.
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen pantallas digitales.
3Para garantizar un funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
4. No hay cable por defecto, si es necesario, hay tres materiales para elegir. A menos que se especifique lo contrario, se puede utilizar material de cable de polietileno. Si necesita un material de cable diferente, puede elegir el material de cable de polietileno.Por favor, especifique en el formulario de pedido.
5En caso de requerimientos especiales tales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte, por favor infórmenos e indiquen en el pedido.
| Guía de pedidos del sensor de presión del diafragma | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| Cuadro de datos sobre el coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por una alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
