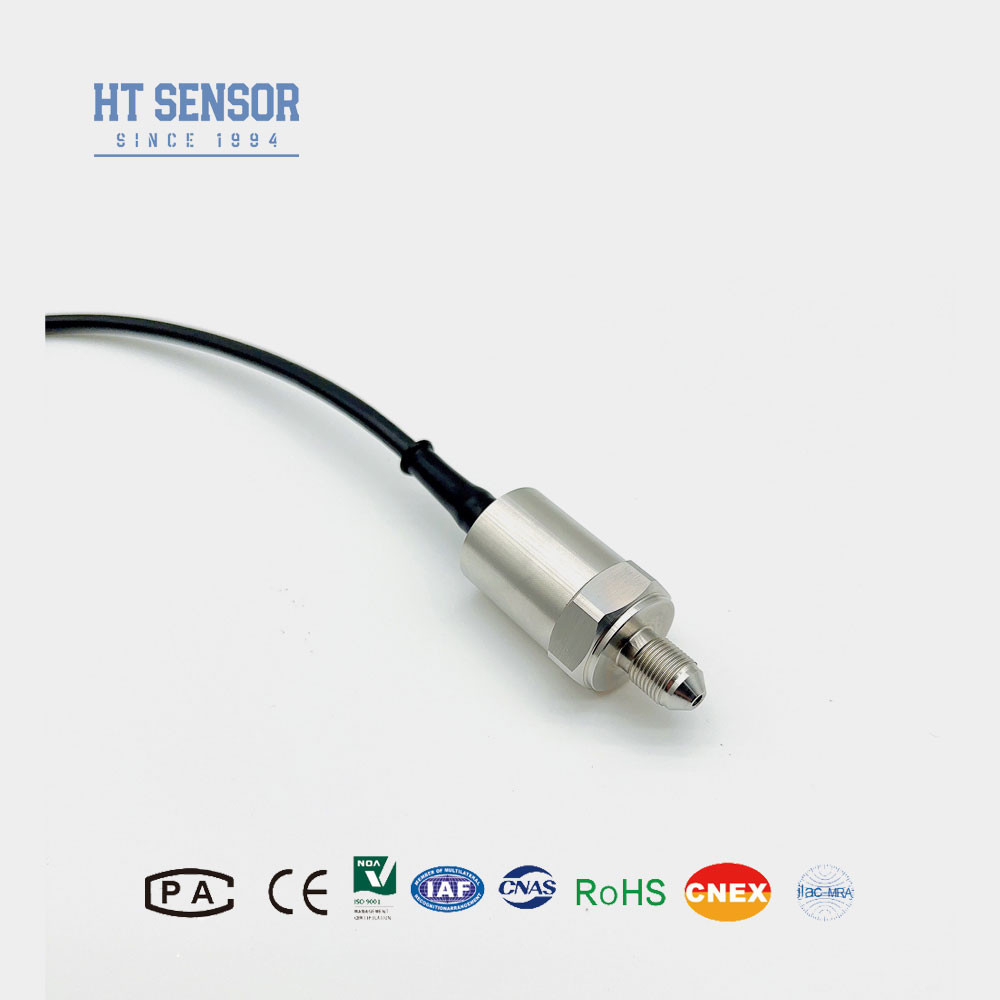

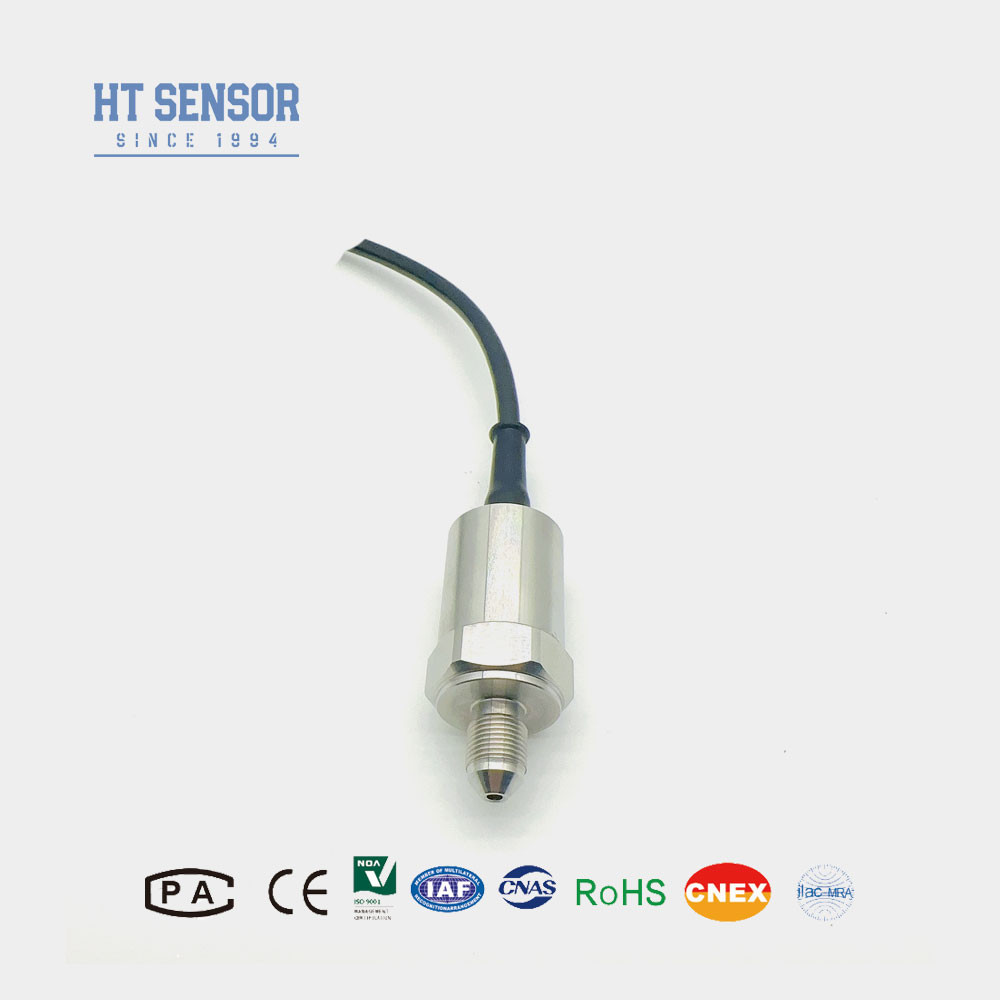

BP9325 Sensor de presión piezoresistivo de silicio con sistemas de control hidráulico y neumático
Product Details
| Número de modelo.: | BP9325 | Materiales para la vivienda: | Acero inoxidable |
|---|---|---|---|
| Temperatura de funcionamiento: | -20℃ a +80℃ | Fuente de alimentación: | 10 V/1,5 mA |
| Rango de presión: | 0-10kpa 60MPa | Clasificación de propiedad intelectual: | Protección IP65 |
| Salida de la señal: | señal del milivoltio | Tipo de conexión: | Con el cable |
| Garantización: | 2 años | El tipo: | Piezoresistivo de silicio difuso |
| Resaltar |
Sensor de presión piezoresistivo de silicio,Control hidráulico Sensor de presión piezoresistivo de silicio,Sensor de presión piezoresistiva de control neumático de silicio |
||
Product Description
Introducción del sensor de presión industrial de silicio:
El sensor de presión piezorresistivo de silicio BP9325 es un sensor altamente estable que utiliza un elemento de silicio difuso.El sensor mide la presión diferencial del medio transmitiéndola al diafragma de silicio a través de un diafragma de aislamiento de 316L y aceite de siliconaEl elemento de silicio difuso utiliza el efecto piezorresistivo para medir con precisión la presión de líquidos y gases.lo que lo convierte en una opción popular para diversas aplicacionesOfrece una alta sensibilidad y un bajo consumo de energía, lo que lo hace eficiente en energía y perfecto para dispositivos accionados por baterías.
Características del productocon un diámetro de diámetro superior a 20 mm,:
1Utiliza tecnología avanzada y carcasa de acero inoxidable 316L, con materiales.
2. como el titanio completo y el diafragma Hastelloy.
3Utiliza circuitos de película gruesa para la compensación de la temperatura y la corrección del punto cero.
4Alta fiabilidad, repetibilidad y estabilidad.
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1- Adecuado para medir la presión de gases y líquidos no corrosivos con acero inoxidable 316L.
2Sistemas de control hidráulico y neumático.
3Control de procesos.
Condición básicacon un diámetro de diámetro superior a 20 mm,:
1Fuente de alimentación: ≤ 2 mADC (valor típico 1,5 mADC)
2Impedancia de entrada: 2,5 KΩ~6 KΩ
3Impedancia de salida:2.5KΩ~6KΩ
4Conexión eléctrica: pines de Kovar recubiertos de oro o alambres de alta temperatura de 100 mm.
| Parámetros de rendimiento: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Selado (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| Linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 0,2 kg | ||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | |||||
NOTA: el número de unidades
1Durante el montaje, hay que prestar atención al ajuste entre el tamaño del elemento de detección y la carcasa del transmisor para lograr la estanqueidad requerida.
2Durante el montaje, asegúrese de que el sensor esté alineado verticalmente y presione uniformemente para evitar que se atasque o dañe la placa de compensación.
3El medio de medición debe ser compatible con el material del diafragma y de la carcasa del elemento de detección (316L).
4No use objetos afilados para presionar el diafragma del sensor, ya que puede causar deformación o punción del diafragma y dañar el elemento de detección.
5El tubo de ventilación del sensor de presión debe mantenerse abierto a la atmósfera.
6Si hay cambios en los cables de los pines, siga la etiqueta que lleva el elemento de detección para mayor precisión.
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
