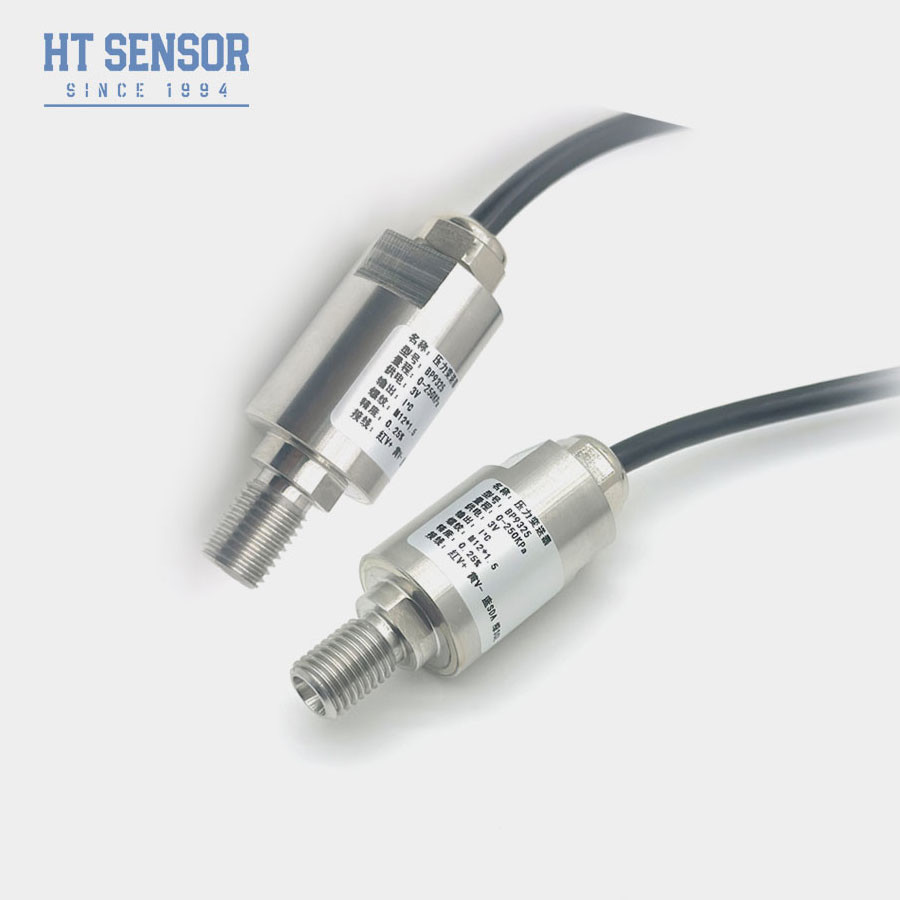

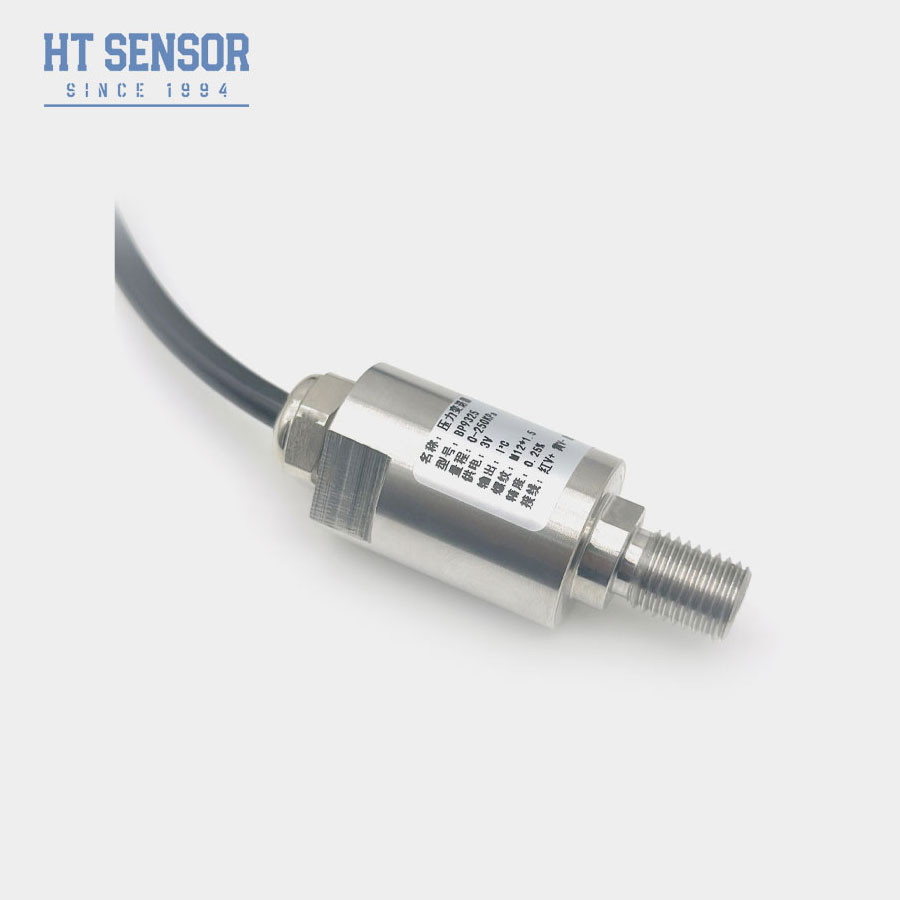

BP9325 Sensor de presión industrial de silicio salida I2C para diversas aplicaciones transmisor de presión

BP9325 Sensor de presión industrial de silicio salida I2C para diversas aplicaciones

Introducción del sensor de presión industrial de silicio:

El sensor de presión HT19F-I2C utiliza el núcleo de aceite piezoresistivo de silicio de la serie HT desarrollado por nuestra empresa como elemento de medición de la señal,y el circuito de procesamiento de señal se encuentra en la carcasa de acero inoxidable. Convierta la señal del sensor a una señal de salida IIC estándar. Después de pruebas estrictas y detección de envejecimiento, el producto tiene un rendimiento estable y confiable.

Características del productocon una capacidad de transmisión superior a 50 W:

• • Económico y pequeño tamaño
• • Rango -100 kPa... 0 ~ 35 kPa... 3,5 MPa... 100 MPa
• • Tipo de presión de medición, tipo de presión absoluta
• • Dos ADC de 24 bits para la adquisición de presión y temperatura, respectivamente
• • Protocolo de comunicación I2C estándar
• • Todo de acero inoxidable 316L

Aplicacionescon un diámetro de diámetro superior a 20 mm,:

• Control de procesos industriales.
• Medición del nivel de líquido.
• Instrumento inteligente para medir la presión.
• Medición de la presión de los gases y líquidos.
• Equipo médico.
• Internet de las Cosas.

Condición básicacon un diámetro de diámetro superior a 20 mm,:

• El suministro de energía: 3,0-3,6 VDC
• La temperatura de salida es la siguiente:

Protocolo de comunicación

BP9325 utiliza el protocolo de bus I2C para comunicarse con el mundo exterior. Toda la comunicación de datos comienza en MSB y la dirección predeterminada del dispositivo I2C de 7 bits es 0x78.y el dispositivo maestro puede comunicarse con él utilizando comandos en los siguientes formatos.

Cuando HT19F-I2C está configurado en salida digital (usando el comando I2C 0xAC), B[23:0] se dividirá en tres

Cada byte se emite por separado, y el usuario puede convertirlo fácilmente en un porcentaje utilizando la siguiente fórmula:

Cuando se utiliza el comando I2C de 0xAC para leer los 5 bytes de datos calibrados, la información de temperatura se compone de los dos últimos Dieciséis bits de datos se proporcionan,y el usuario puede convertir fácilmente el valor de T en la temperatura real utilizando la siguiente fórmula El valor de grado.

Nota: El puente predeterminado es del 10% al 90%, el punto cero del puente del sensor corresponde al 10%, y el punto completo es correcto.La salida de temperatura debe ser personalizada.

1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el

estanqueidad requerida

2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.

3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.

4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.

5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.

6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.
