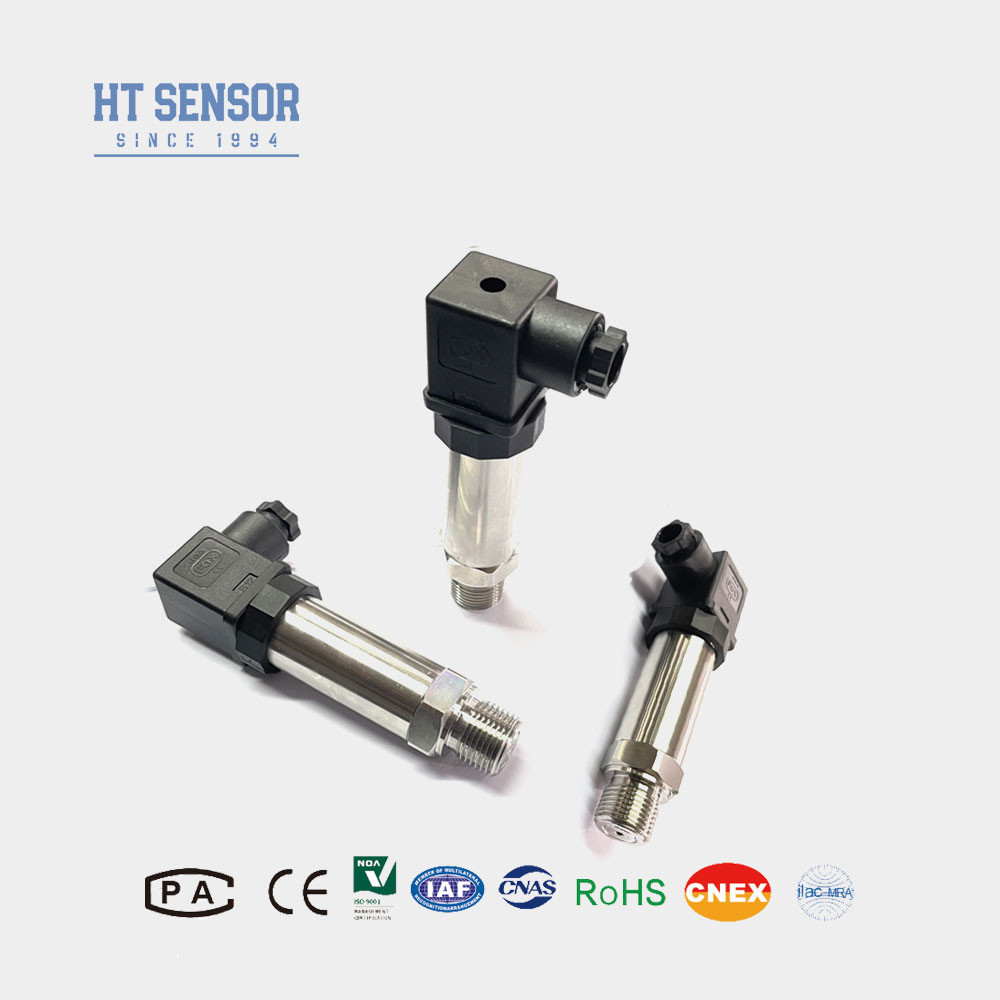

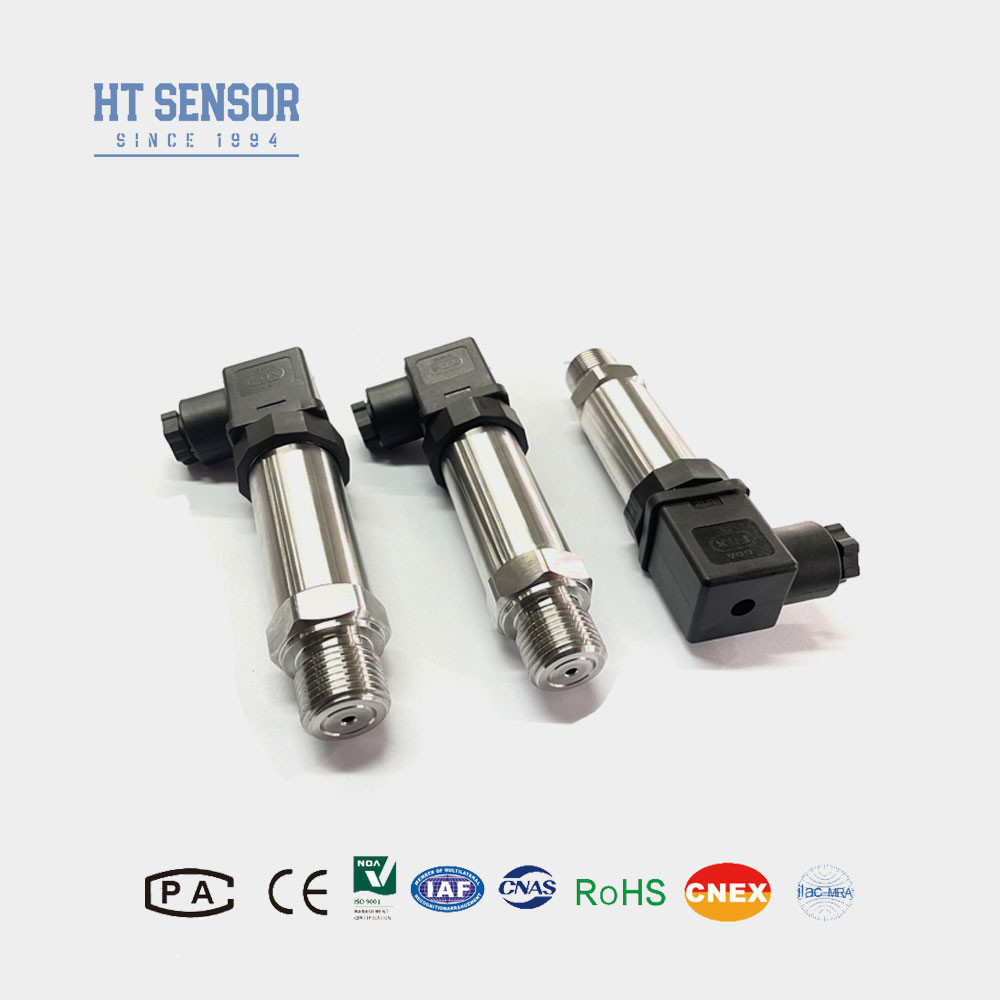

Transmisor de presión BP93420IB
Introducción del transductor de sensores de presión industriales:
El sensor de presión industrial soldado BP93420IB está diseñado para medir gases y líquidos no corrosivos.Utiliza el núcleo lleno de aceite aislado de silicio difuso de la serie HT como elemento de medición de la señalEl sensor de acero inoxidable está sellado con una soldadura hermética.y el circuito de procesamiento de la señal PCB está alojado dentro de la caja de acero inoxidable para convertir la señal del sensor en una señal de salida estándarNuestros productos se someten a rigurosas pruebas de componentes y detección de envejecimiento, asegurando un rendimiento confiable en diversas aplicaciones industriales.
Características del productocon un diámetro de diámetro superior a 20 mm,:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión.
2Diseño compacto y ligero.
3.Alta precisión, toda la estructura de acero inoxidable.
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L.
2Aplicado en las industrias marítima y de aviación.
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm, |
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 20 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
0.1% FS |
| La histeresis |
0.1% FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./año (típico) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Desviación de temperatura a escala completa |
Las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles se calcularán en función de las emisiones de CO2 de los combustibles fósiles. |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex ii II C T6 Ga |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,25 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
- Cuando se seleccione el producto, se deberá garantizar que el medio a medir sea compatible con las partes de contacto.
- Tenga en cuenta que los productos de tipo a prueba de explosiones no incluyen cabezas de visualización digital al realizar un pedido.
- Para los transmisores con pantalla LCD o LED, la fuente de alimentación no debe ser inferior a 20 VDC.
- Para garantizar un funcionamiento fiable, instalar en el lugar los dispositivos de protección contra rayos y asegurar la correcta puesta a tierra del producto y de la fuente de alimentación.
- El anillo O de caucho fluorado tiene un rango de temperatura de trabajo nominal de -20oC a 250oC. Si la temperatura de funcionamiento es inferior a -20oC, es necesario un sello de anillo O EPDM.
- El cable predeterminado sin cable, disponible en tres materiales. Si no se especifica, se proporcionará un cable de polietileno. Especifique el material del cable requerido en el orden si es diferente.
- Para requisitos especiales como vibración fuerte, fuerza de impacto, interferencia electromagnética o de radiofrecuencia, informe a nuestra empresa y especifíquelos en el pedido.
| Guía de pedidos |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| Cuadro de datos sobre el coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- No hay nada.1. . .0 ~ 0.01... 100MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
P: ¿Cuáles son las características clave de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión son conocidos por su alta precisión, durabilidad y excelente rendimiento general.Ofrecemos opciones de personalización para satisfacer los requisitos específicos del cliente.
P: ¿Puedo solicitar especificaciones especiales para mi solicitud?
R: Sí, nuestro equipo de ingenieros es capaz de adaptar nuestros productos a través de nuestros servicios OEM y ODM para satisfacer sus necesidades únicas.
¿Cuál es su capacidad de producción actual?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos manejar pedidos a gran escala.Recomendamos contactar con nuestro equipo de ventas con anticipación para garantizar un buen calendario de producción y entrega.
P: ¿Cuál es el tiempo de entrega típico de sus productos?
R: Los pedidos de modelos estándar suelen tener un plazo de entrega de 5 a 8 días hábiles, mientras que los productos personalizados pueden variar en el tiempo de entrega.
P: ¿Cómo están los precios de sus productos, y hay alguna oportunidad de descuento?
R: Ofrecemos precios competitivos con el potencial de descuentos, especialmente para pedidos a granel o asociaciones a largo plazo.
P: ¿Qué garantía y soporte postventa ofrece?
R: Todos nuestros productos vienen con una garantía de 24 meses a partir de la fecha de envío. Además, nuestro servicio postventa respetuoso asegura un apoyo rápido dentro de las 24 horas,incluida la asistencia remota para la resolución de problemas a través de la red de PC.
